MAX5079

製造中

超高速200nsターンオフ、OR-ing MOSFETコントローラ

データシート (Rev. 4)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 外部MOSFETを駆動して消費電力と基板スペースを削減
    • 入力OR接続電圧：2.75V～13.2V
    • 入力OR接続電圧：1V～13.2V (補助電圧：2.75V)
    • 14ピンTSSOPパッケージ
  • 保護機能によってシステム信頼性を向上
    • フォルト状態時のMOSFETゲートプルダウン電流：2A
    • フォルト状態時の超高速MOSFETターンオフ：200ns
    • 電源低電圧およびバス過電圧検出
    • フォルト検出用のパワーグッド(PGOOD)および過電圧(OVP)出力
MAX5079
超高速200nsターンオフ、OR-ing MOSFETコントローラ

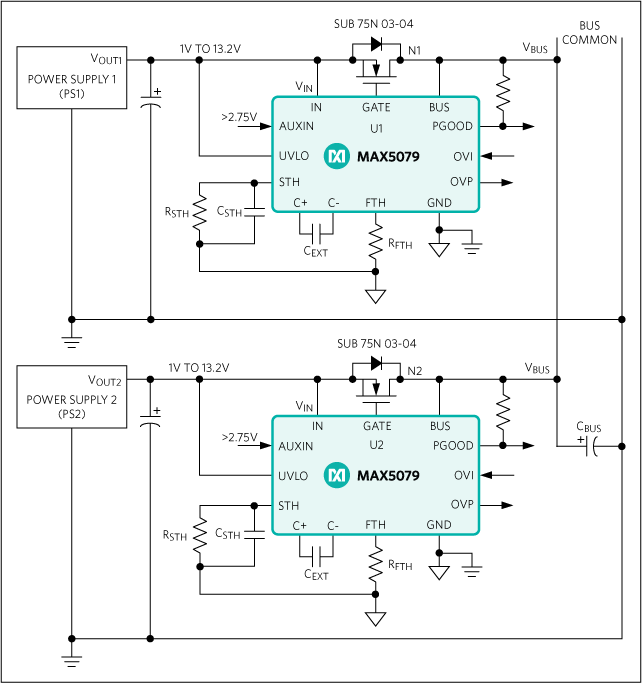

MAX5079：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX5079EVKIT

MAX5079の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3V～13.2Vバス用のN+1冗長システム(構成を変更すると1Vの回路動作が可能)
  • OR-ingダイオードの電力損失を排除
  • 可変の逆電圧検出スレッショルド
  • 可変の低電圧スレッショルド(3.0Vに構成済み)
  • 可変の過電圧スレッショルド(13.2Vに構成済み)
  • OVP_およびPGOOD_ステータスインジケータ
  • 最大20Aの負荷電流をサポート
  • 入力における壊滅的な障害状態をシミュレーション
  • 完全実装および試験済み

製品詳細

MAX5079の評価キット(EVキット)は、並列接続電源システムにおけるOR-ing MOSFETコントローラのMAX5079の機能を検証します。このEVキット回路は障害状態をシミュレートし、障害状態時にバスを切り離すことを想定して、OR-ing MOSFETを使って並列に2個の電源を接続するように構成されています。このEVキットは3.0V～12.6Vの入力で動作するように構成されています。外部低電圧ロックアウトスレッショルドは3.0Vに構成され、過電圧スレッショルドは13.2Vに構成されています。回路の構成変更と補助電源の追加によって、最低1Vまでの動作が可能です。コントローラのMAX5079は、nチャネルMOSFETを使って超低順方向電圧降下のダイオードの機能を提供します。

このEVキット上の各コントローラMAX5079は、電源バス電圧VBUSを基準にしてVIN1およびVIN2で各入力電圧を監視します。VIN_電圧がVBUS電圧を上回ると、MOSFETは直ちにオンにされます。どちらかのVIN_電源電圧がVBUSを下回ると、MAX5079はMOSFETゲートを2A (typ)のシンク電流で放電し、200ns (typ)以内にMOSFETをオフにして、バスを実質的に分離します。

アプリケーション

  • 基地局用ラインカード
  • N+1冗長電源システム
  • ネットワーク用ラインカード
  • 並列DC-DCコンバータモジュール
  • RAID
  • サーバ
MAX5079EVKIT
MAX5079の評価キット
