MAX5051

並列接続可能、クランプ付2スイッチ電源コントローラIC

すべて表示 showmore-icon

高効率電源を実現する、並列可能な、クランプ付き、2スイッチ電源コントローラIC

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 広い入力電圧範囲:11V~76V
  • 入力電圧フィードフォワード付電圧モード
  • リップル位相パラレル構成により電流/出力を増大
  • 2A内蔵ハイ/ローサイドMOSFETドライバ
  • SYNCINおよびSYNCOUTピンにより180°逆位相動作可能
  • プログラマブルな電源低下およびブートストラップ低電圧ロックアウト(UVLO)
  • ハイサイドドライバのブートストラップコンデンサのプリ充電ドライバ
  • 低電流制限スレッショルドにより高効率を実現
  • プログラマブルなスイッチング周波数
  • リファレンス電圧ソフトスタートによりオーバシュートなしの起動を実現
  • 複数パラレル接続1次側との起動同期
  • プログラマブルな積分型電流制限障害保護を内蔵
  • 2次側同期整流器ドライバ用ルックアヘッドPWM信号
  • 高速フォトカプラ/パルストランス用ルックアヘッドドライバ
  • 広い動作電圧範囲:-40℃~+125℃
  • 熱強化された28ピンTSSOPパッケージ

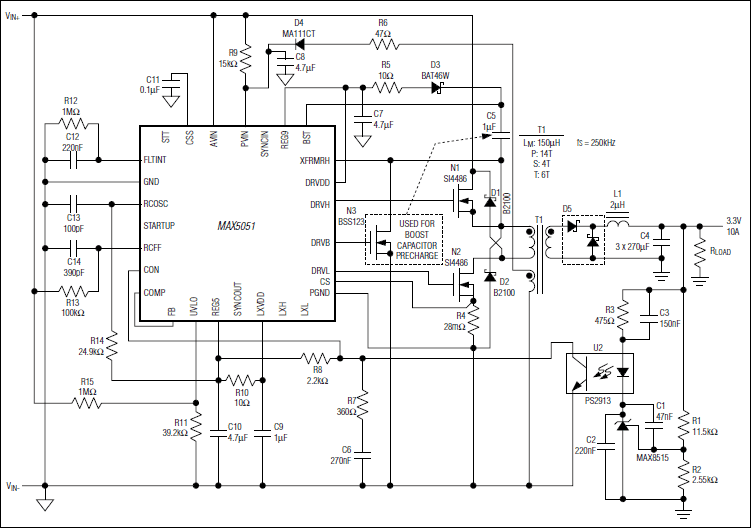

製品概要
show more Icon

MAX5051は、クランプ付き、2スイッチ電源コントローラICです。このデバイスの入力電圧範囲は11V~76Vで、フォワードまたはフライバック構成として使用することができます。この製品は起こり得る障害に対する総合的な保護メカニズムを備えているため、電源の信頼性が大幅に向上します。2次側に同期整流器を使用すると、48Vのバスで動作する+3.3V出力電源の電源効率は容易に92%に達することができます。内蔵ハイ/ローサイドゲートドライバは、2A以上のピークゲートドライブ電流を2個の外付けNチャネルMOSFETに供給します。起動電流が小さいため、ブートストラップ抵抗の消費する電力損失が低減されます。フィードフォワード電圧モード構成により卓越したライン除去性能が実現され、従来の電流モード制御の危険性が回避されます。

電源コントローラMAX5051は、1次側および2次側のパラレル接続が可能なコントローラであるため、必要に応じてスケーラブルな電源システムを設計することができます。1次側をパラレル接続する場合、専用ピンを使用すると全パラレル機器のウェイクアップやシャットダウンが同期化できるため、起動時や障害状態時の電流ホギングを防ぐことができます。MAX5051はルックアヘッド信号を生成し、2次側同期MOSFETを駆動します。特別に設けた1次側同期入出力回路によって、2つの1次側は180°逆位相で動作し、出力電力を増大して、入力リップル電流を低減することができます。

MAX5051は28ピンTSSOP-EPパッケージで提供され、-40℃~+125℃の広い温度範囲で動作します。

警告 : MAX5051は高電圧で動作するように設計されています。ご注意ください。

アプリケーション

  • 48Vおよび12Vサーバ用電源
  • 48V電源モジュール
  • 高効率、絶縁型テレコム/データ通信電源
  • 産業用電源
