製品概要

機能と利点

  • 入力電圧保護:最大+28V
  • 内蔵nFETスイッチ:85mΩ (typ)
  • プリセット過電圧保護トリップレベル
    • 5.7V (typ) (MAX4978/MAX4980/MAX4981)
    • 6.8V (typ) (MAX4979)
  • 低電流、低電圧ロックアウトモード
  • 過電流保護
  • 内部固定起動遅延:160ms (typ)
  • サーマルシャットダウン保護
  • バッテリ過充電保護(MAX4980/MAX4981)
  • 起動時のデバウンス時間インジケータ(MAX4978/MAX4979)
  • 小型8ピンTDFNパッケージ(2mm x 3mm)

製品概要

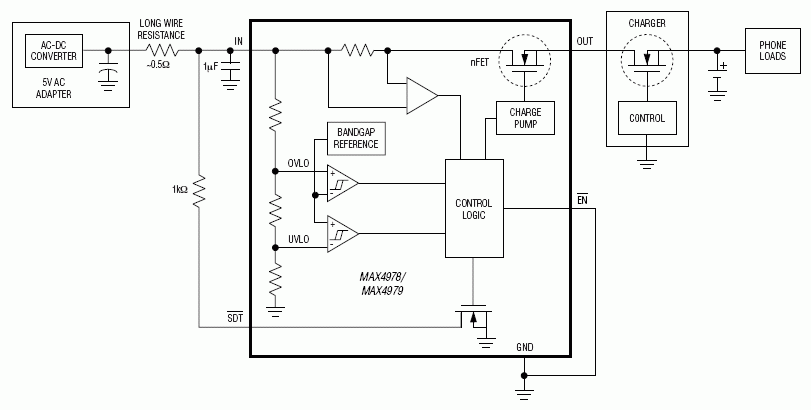

過電圧保護デバイスのMAX4978~MAX4981は、低電圧システムを最大+28Vの電圧障害から保護し、85mΩの低RON FET、アクティブ電流リミッタ、およびリチウムイオンバッテリ過充電保護(MAX4980/MAX4981)を備えています。これらのデバイスは、ポータブル機器のチャージャ入力ポートを保護するために使用されます。

過電圧プロテクタ機能は、5.7V (MAX4978/MAX4980/MAX4981)と6.8V (MAX4979)の2種類のトリップスレッショルドで最大28Vの電圧から機器を保護します。4.4V (MAX4978)と2.63V (MAX4979/MAX4980/MAX4981)の2種類のトリップスレッショルドを持つ低電圧プロテクタ機能を備えています。

過電流リミッタとバッテリ電圧モニタ機能は、リチウムイオンバッテリチャージャの2番目の保護層を提供します。過電流リミッタは、0.9A (MAX4978/MAX4979/MAX4980)と1.95A (MAX4981)の2種類のスレッショルドで使用することができます。電流がスレッショルドに達すると、過電流制限は20msのブランキング時間の間、維持されます。ブランキング時間の経過後も電流がまだ制限値に留まっている場合は、FETがオフになり、デバイスは160ms後にこのサイクルを再スタートします。バッテリ電圧モニタは、リチウムイオンバッテリの電圧を測定し、バッテリ電圧が4.4V (MAX4980/MAX4981)に達するとFETをディセーブルにします。

MAX4978~MAX4981は、小型8ピンTDFNパッケージ(2mm x 3mm)で提供され、-40℃~+85℃の拡張温度範囲が保証されています。

アプリケーション

  • 携帯電話
  • デジタルスチルカメラ
  • MP3プレーヤー
  • PDAおよびパームトップ機器
