製品概要

機能と利点

  • 外部へ接続される端子の±15kV HBM ESD保護
  • 1GHzの帯域幅
  • 5Ω (typ)の低オン抵抗(R、G、B信号)
  • 6pF (typ)の低オン容量(R、G、B信号)
  • -50ps (typ)のR、G、B低スキュー
  • ほぼゼロの消費電力(< 2µA)
  • 超小型、24ピンTQFNパッケージ(4mm x 4mm)

製品概要

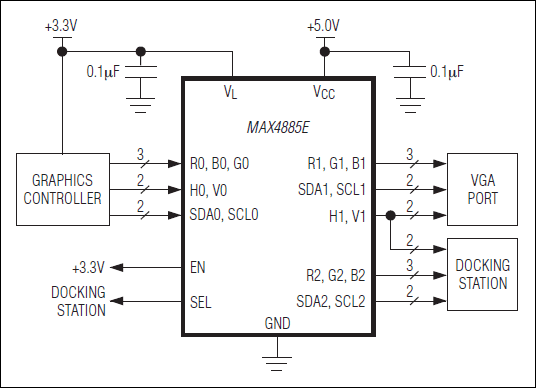

MAX4885Eは、VGA信号用の完全な1:2のマルチプレクサを実現する、広帯域アナログスイッチ、およびレベル変換バッファを備えています。このデバイスは、RGB、ディスプレイデータチャネル(DDC)用のスイッチング機能を提供します。

水平および垂直同期(HSYNC/VSYNC)入力は、±8mAのVESA要件を満足し、低電圧CMOSまたは標準TTL互換のグラフィックスコントローラをサポートするための、レベルシフト用バッファを備えています。SDA_およびSCL_で構成されるDDCは、容量性の負荷を減少させる双方向アクティブレベル変換スイッチです。MAX4885Eは、外部へ接続される12個すべての端子について±15kVのヒューマンボディモデル(HBM)の高ESD保護を備えています。フルデータシートの「端子説明」の項を参照してください。他のすべてのピンは、±10kVのヒューマンボディモデル(HBM)に対して保護されています。

MAX4885Eは、-40℃~+85℃の拡張温度範囲で規定され、4mm x 4mmの24ピンTQFNパッケージで提供されます。

アプリケーション

  • コンピュータモニタ
  • デジタルプロジェクタ
  • KVMスイッチ
  • ノートブックコンピュータ/ドッキングステーション
  • サーバ/ストレージ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
