MAX473

シングル/デュアル/クワッド、10MHz単一電源オペアンプ

すべて表示 showmore-icon

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 15V/µs (min)のスルーレート
  • +3V単一電源動作
  • 10MHzの保証ユニティゲイン帯域幅
  • 2mAの消費電流(オペアンプ当り)
  • 入力電圧範囲は負の電源電圧まで拡大
  • 出力の短絡保護
  • 出力電圧は電源電圧(±50mV以内)までスイング
  • µMAXパッケージ(超小型8ピンSO)
製品概要
show more Icon

MAX473/MAX474/MAX475は、シングル/デュアル/クワッドの単一電源(2.7V~5.25V)、ユニティゲイン安定動作のオペアンプで、出力電圧は電源電圧までスイングします。各オペアンプはわずか2mA (typ)の消費電流である一方、10MHzのユニティゲイン帯域幅、15V/µsのスルーレート、600Ωの駆動能力を保証します。加えて、入力範囲は負の電源電圧まで、出力は両電源電圧の50mV以内までスイングします。

これらのデバイスは単一電源動作のため、低電力および低電圧ポータブルアプリケーションに適しています。これらの高速スルーレートと高速セトリングタイムで、大きな信号を扱うアプリケーションでの大電流オペアンプを置き換えることが可能です。MAX473/MAX474/MAX475は業界標準オペアンプピン配列でDIPおよびSOパッケージで提供されています。MAX473およびMAX474では、超小型8ピンSOパッケージのµMAX&#reg;パッケージでも提供されています。

アプリケーション

  • バッテリ駆動アプリケーション

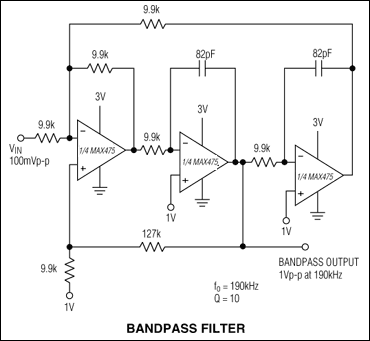

  • ディスクリートフィルタ
  • ポータブル機器
  • サーボループ
  • 信号調整
  • 信号処理
