製品概要

機能と利点

  • 電源電圧範囲:+2.5V~+5.5V単一
  • 1アンプ当たりの自己消費電流:50µA
  • シャットダウンモード:0.5µA (max) (MAX4481)
  • 省スペースパッケージ
    • 5ピンSC70 (MAX4480)
    • 6ピンSC70 (MAX4481)
    • 8ピンSOT23 (MAX4482)
  • AVOL:105dB (5kΩの負荷)
  • THD:0.005% (100kΩの負荷)
  • レール・ツー・レール出力電圧スイング
  • シンクおよびソース負荷電流:3.0mA
  • ユニティゲイン安定:CLOAD = 400pF

製品概要

低コスト、汎用オペアンプのMAX4480~MAX4483は、レール・ツー・レール出力を提供し、自己消費電流はわずか50µAで、+2.5V~+5.5Vの単一電源で動作します。MAX4481は、電力をさらに節約する低電力シャットダウンモードを備え、消費電流を0.5µA (max)に低減し、アンプの出力をハイインピーダンス状態にします。これらのデバイスは、最大400pFの容量性負荷に対してユニティゲイン安定です。MAX4480~MAX4483は+125℃までの動作が保証されているため、各種の過酷な環境での使用に最適です。

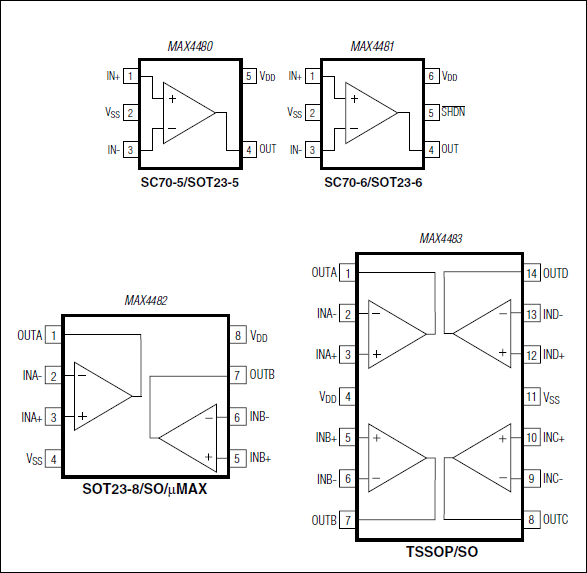

MAX4480はシングルアンプで、小型5ピンSC70パッケージで提供されます。MAX4481は消費電流を0.5µA以下に低減する低電力シャットダウンモードを備えたシングルアンプで、6ピンSC70パッケージで提供されます。MAX4482はデュアルアンプで、省スペースの8ピンSOT23またはµMAX®パッケージで提供されます。MAX4483はクワッドアンプで、14ピンTSSOPパッケージで提供されます。すべてのデバイスは、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • デジタルカメラ(DIGICAM)
  • 電子制御点火モジュール
  • 血糖値メータ
  • GPSソリューション
  • 赤外線レシーバ
  • 機器および端末
  • IPカメラ
  • MP3およびポータブルメディアプレーヤー
  • ポータブル通信
  • センサ信号検出
  • 単一電源ゼロクロス検出器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

SPICE Models

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX4482AKA+ 材料宣誓書(MD) 信頼性データ 8-SOT_23-N/A
MAX4482AKA+T 材料宣誓書(MD) 信頼性データ 8-SOT_23-N/A
