製品概要
機能と利点
- 超低消費電流：750nA (各アンプにつき)
- +1.8Vの超低電源電圧動作
- グランド検出入力コモンモード範囲
- レイルトゥレイル出力スイング
- 出力ソース/シンク電流：11mA
- オーバードライブ入力に対する位相反転なし
- 高開ループ電圧利得：120dB
- 低入力オフセット電圧：500µV
- 利得帯域幅積：9kHz (MAX4470/MAX4471/MAX4472)
- 利得帯域幅積：40kHz (MAX4464/MAX4474)
- 容量性負荷能力：250pF (min)

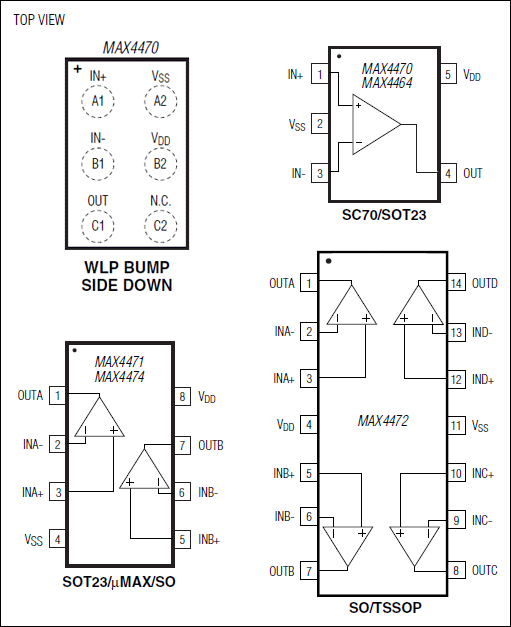

- 小型6ピンWLP、5ピンSC70、および8ピンSOT23パッケージ
製品概要
超低電力オペアンプファミリのMAX4464/MAX4470/MAX4471/MAX4472/MAX4474は、+1.8V～+5.5Vの単一電源で動作し、消費電流はわずか750nAです。MAX4470ファミリは、グランド検出入力とレイルトゥレイル出力を備えています。超低消費電流、低動作電圧、およびレイルトゥレイル出力の機能を備えたこれらのオペアンプは、単一リチウムイオン(Li+)、または2セルNiCdやアルカリバッテリシステムでの使用に最適です。
MAX4464/MAX4470/MAX4471/MAX4472/MAX4474アンプのレイルトゥレイル出力段は、レイルの4mV以内の出力電圧を100kΩ負荷に供給することが可能で、+5Vの電源で11mAのシンク電流およびソース電流を流すことができます。これらのアンプは、完全補償と無補償の両バージョンで提供されます。シングルのMAX4470、デュアルのMAX4471、およびクワッドのMAX4472は、ユニティゲイン安定です。シングルのMAX4464およびデュアルのMAX4474は、+5V/V以上の閉ループ利得構成に対して安定です。これらのアンプは、省スペースWLP、SC70、SOT23、µMAX®、およびTSSOPパッケージで提供されます。
アプリケーション
- バッジ
- バッテリ駆動システム
- 携帯電話
- デジタルカメラ(DIGICAM)
- 電位計アンプ
- 血糖値メータ
- GPSソリューション
- IPカメラ
- マイクロパワー
- MP3およびポータブルメディアプレーヤー
- ページャおよび携帯電話
- pHメータ
- ポータブル計測機器
- リモートセンサアクティブ
- ソーラーパワーシステム
- サーモスタット
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
Analog ICs for Low Voltage Systems3/23/2006
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4474EKA+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4474EKA+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4474ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ |
