MAX44205

180MHz、低ノイズ完全差動SAR ADCドライバ

すべて表示 showmore-icon

低電力、低ノイズ、THD、および利得帯域幅の業界最高の組合せ

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 低入力ノイズで高精度SAR ADCを駆動
    • 3.1nV/√Hz (1kHz時)
    • 200nVP-P (0.1Hz~10Hz時)
  • 高速でDCおよびACアプリケーションに最適
    • 利得帯域幅積:400MHz
    • 利得帯域幅積:180MHz (-3dB)
    • スルーレート:180V/µs
  • 超低歪みで20ビットSAR ADCのAC入力を駆動
    • HD2 = -141dB、HD3 = -146dB (fIN = 10kHz、VOUT,DIFF = 2VP-P時)
    • HD2 = -106dB、HD3 = -115dB (fIN = 1MHz、VOUT,DIFF = 2VP-P時)
  • 出力電圧クランプ端子によって低歪みの真のレール・ツー・レールADC入力動作を実現
  • 広い電源範囲(2.7V~13.2V)でユニポーラまたはバイポーラ(±6.6V)信号を駆動
  • 自己消費電流:3.7mA、シャットダウン電流はわずか6.8µA
  • 12ピンTQFN (3mm x 3mm)および10ピンµMAXパッケージで基板スペースの節減
製品概要
show more Icon

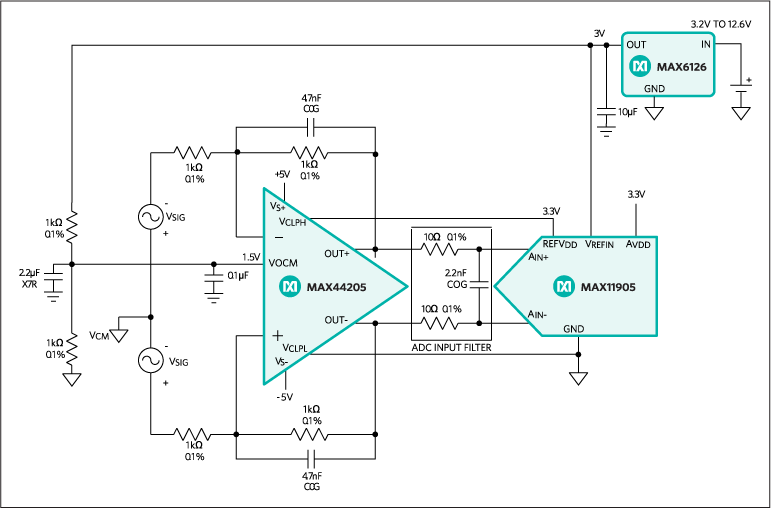

MAX44205は、ADCファミリのMAX11905を含む、高速、高分解能、20/18/16ビットSAR ADCの駆動に最適な、低ノイズ、低歪みの完全差動オペアンプです。2.7V~13.2Vの広い電源電圧範囲と400MHzの広い帯域幅の組合せを特長としたMAX44205は、低電力、高性能のデータ収集システムに最適です。

MAX44205は、出力コモンモード電圧を調整するVOCM入力を提供しているため、カップリングトランスまたはACカップリングコンデンサが不要です。この調整可能な出力コモンモード電圧によって、MAX44205は後続のADCの入力コモンモード電圧範囲に適合することができます。マキシム独自の出力電圧クランプソリューションによって、MAX44205の電源レールがADCのフルスケールレンジを上回る場合でもバッファ出力がADCの最大入力電圧範囲を逸脱しないことを保証します。シャットダウンモードの消費電流はわずか6.8µAで、バッテリ駆動アプリケーションのバッテリ寿命を延長し、シャットダウンと定期的データ読取りの間を循環するシステムの平均パワーを低減します。

MAX44205は、12ピンTQFN (3mm x 3mm)および10ピンµMAX®パッケージで提供され、-40℃~+125℃の温度範囲の動作が保証されています。

アプリケーション

  • アクティブフィルタ
  • 完全差動信号コンディショニング
  • 高速プロセス制御
  • 医療用画像処理
