製品概要
機能と利点
- ESD保護入出力
- ±15kV—ヒューマンボディモデル
- ±8kV—IEC 1000-4-2接触放電
- ±15kV—IEC 1000-4-2エアギャップ放電
- 低コストで高速
- -3dB帯域幅：230MHz
- 0.1dB利得平坦性：30MHz
- スルーレート：450V/µs
- レイルトゥレイル出力
- 入力コモンモード範囲がVEE以上まで拡張
- 低微分利得/位相：0.02%/0.01°
- 低歪み(5MHzにて)
- SFDR：-60dBc
- 全高調波歪み：-58dBc
- 超小型5ピンSOT23および14ピンTSSOPパッケージ
製品概要
オペアンプのMAX4385E/MAX4386Eは、高速性能、レイルトゥレイル出力、および±15kV ESD保護を備えたユニティゲイン安定なデバイスです。ビデオや通信など、入力または出力が機器の外に露出したアプリケーションを対象とするこれらのデバイスは、国際ESD規格の、±15kV IEC 1000-4-2エアギャップ放電、±8kV IEC 1000-4-2接触放電、および±15kVヒューマンボディモデルに準拠しています。
MAX4385E/MAX4386Eは、5Vの単一電源で動作し、コモンモード入力電圧範囲がVEE以上の値まで拡張されています。MAX4385E/MAX4386Eは、各アンプの自己消費電流がわずか5.5mAで、230MHzの-3dB帯域幅、30MHzで0.1dBの利得平坦性、450V/µsのスルーレートを実現します。
アプリケーション
- ADCインタフェース
- バッテリ駆動アプリケーション
- CCD画像処理
- デジタルスチルカメラ
- セットトップボックス
- 監視ビデオシステム

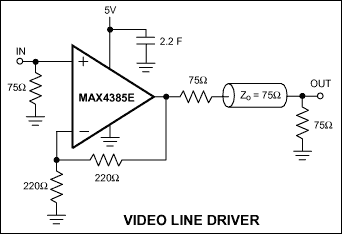

- ビデオラインドライバ
- ビデオルーティングおよびスイッチングシステム
- ビデオオンデマンド
