製品概要
機能と利点
- 6ピンUCSPパッケージ(MAX4323)
- 単一電源：2.4V～6.5V
- 入力同相電圧範囲：レイルトゥレイル
- 出力電圧スイング：レイルトゥレイル
- 利得帯域幅積：5MHz
- 回路当たりの自己消費電流：650µA
- オフセット電圧：700µV
- 入力オーバドライブでも位相反転なし
- 250Ωの負荷を駆動
- 25µAシャットダウンモード(MAX4323/MAX4327)
- 500pFまでの容量性負荷に対してユニティゲイン安定

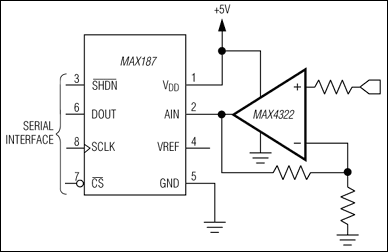

製品概要
MAX4322/MAX4323/MAX4326/MAX4327/MAX4329は、広帯域幅および優れたDC精度、そして入出力におけるレイルトゥレイル動作を兼ね備えたオペアンプのファミリです。これらのデバイスは回路当たりの消費電流が僅か650µAとなっており、2.4V～6.5Vの単一電源または±1.2V～±3.25Vのデュアル電源で動作します。これらのユニティゲイン安定アンプは250Ωの負荷を駆動する能力を持ち、利得帯域幅積は5MHzとなっています。MAX4323およびMAX4327は消費電流を25µAに低減し、出力をハイインピーダンス状態にする低電力シャットダウンモードを備えています。
これらのアンプは入力同相範囲および出力スイングがレイルトゥレイルであるため、低電圧、単一電源動作に最適です。さらに、オフセット電圧が低く高速であるため、高精度、低電圧データ収集システム向けに最適な信号調整段として使用できます。
MAX4323は小型6ピンチップスケールパッケージ(UCSP™)で提供されます。また、MAX4322/MAX4323は省スペースSOT23パッケージで提供されます。
アプリケーション
- 車載用センサー
- 基地局/ワイヤレスインフラ
- バッテリ駆動機器
- コンピュータ：デスクトップ、ワークステーション、およびサーバ
- コンピュータ：マザーボード
- コンピュータ：ノートブック
- データ収集システム
- GPSソリューション
- 低電力、低電圧アプリケーション
- MP3ドッキングステーション：中レベル
- PAバイアス
- ポータブル機器
- プログラマブルロジックコントローラ(PLC)
- RSSIシステム
- セットトップボックス
- 信号調整
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX4322 Reliability Data1/12/2023
-
Filter Design Using Integrator Blocks11/19/2001
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4322ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX4322ESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX4322EUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX4322EUK+ | 材料宣誓書（MD） | 信頼性データ | 5-SOT_23-N/A | |
| MAX4322EUK+T | 材料宣誓書（MD） | 信頼性データ | 5-SOT_23-N/A | |
| ウェハ・ファブリケーション・データ | MAX4322 Reliability Data |
