MAX4104-MAX4305_jp: 740MHz、低ノイズ、低歪みオペアンプ、5ピンSOT23 Data Sheet (Rev. 3)10/1/1998PDF137K
製品概要
機能と利点
- 低ノイズ密度：2.1nV/√Hz
- 超高-3dB帯域幅：740MHz、AVCL = 2V/V (MAX4304)
- 0.1dB利得平坦性：100MHz (MAX4014/4105)
- スルーレート：1400V/µs (MAX4105/4305)
- SFDR (5MHz、RL = 100Ω)：-88dBc (MAX4104/4304)
- 大出力電流駆動能力：±70mA
- 低微分利得/位相エラー：0.01%/0.01° (MAX4104/4304)
- 低入力オフセット電圧：±1mV
- パッケージ：省スペース5ピンSOT23
製品概要
MAX4104/MAX4105/MAX4304/MAX4305は、超高速、低ノイズおよび低歪み性能をSOT23パッケージに収めたオペアンプです。ユニティゲイン安定MAX4104は消費電流が僅か20mA、帯域幅が625MHz、スルーレートが400V/µsです。MAX4304は+2V/V以上の利得用に補償されており、帯域幅が730MHz、スルーレートが1000V/µsです。MAX4105は最小利得+5V/V用に補償されており、帯域幅が410MHz、スルーレートが1400V/µsです。MAX4305は最小利得+10V/V用に補償されており、帯域幅が340MHz、スルーレートが1400V/µsです。
これらのデバイスは、ノイズ密度が2.1nV/√Hzと低く、スプリアスフリーダイナミックレンジが-88dBcであるため、低ノイズ/低歪みビデオおよびテレコムアプリケーションに最適です。また、これらのオペアンプは出力電圧スイングが±3.7V、出力電流駆動能力が±70mAとなっています。スペースが厳しいアプリケーション用として、小型の5ピンSOT23パッケージで提供されています。
アプリケーション
- アクティブフィルタ

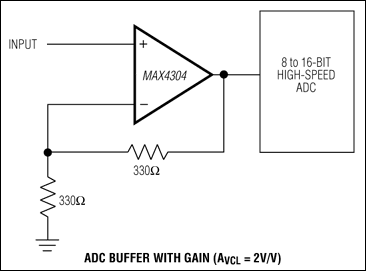

- ADC入力バッファ
- パルス/RFテレコムアプリケーション
- 超音波
- ビデオADCプリアンプ
- ビデオバッファおよびケーブルドライバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
