MAX4295

モノラル、2W、スイッチモード(D級)オーディオパワーアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.38
特長
  • 単一電源動作: +2.7V~+5.5V
  • 5Vでの2W/チャネル出力電力
  • 3Vでの0.7W/チャネル出力電力
  • 効率:87% (RL = 4Ω、POUT = 2W)
  • THD+N:0.4% (RL = 4Ω、fOSC = 125kHz)
  • ロジックプログラマブルPWM周波数選択(125kHz、250kHz、500kHz、1MHz)
  • 低電力シャットダウンモード
  • クリックレスシャットダウンおよびシャットダウン解除
  • 1A電流制限およびサーマル保護
  • 省スペースパッケージ:
    • 16ピンQSOPまたはナローSO
製品概要
show more Icon

MAX4295は、+2.7V~+5.5Vの単一電源で動作するモノ/ステレオ、スイッチモード(D級)オーディオパワーアンプです。MAX4295は85%以上の効率で2Wの連続電力を4Ωの負荷に供給できるため、ポータブルマルチメディアおよび汎用高電力オーディオアプリケーションに最適です。

MAX4295は0.4% (fOSC = 125kHz)の全高調波歪み+ノイズ(THD+N)、2.8mAの低自己消費電流、高効率およびクリックレスのパワーアップとシャットダウン機能を備えています。アクティブローSHDN入力はデバイスをディセーブルし、消費電流を1.5µA以下に制限します。更に、1Aの電流制限、サーマル保護、低電圧ロックアウト機能も備えています。

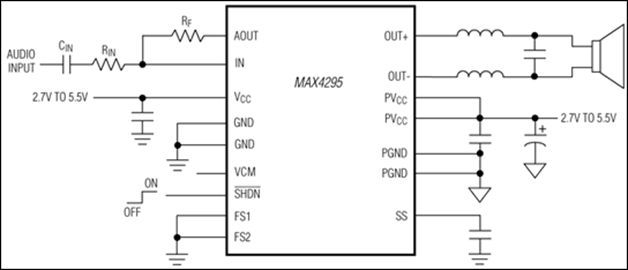

MAX4295は外部部品の数を削減します。高速パワーMOSトランジスタが内蔵されており、ブリッジ結合負荷(BTL)アンプとしての動作を可能にしています。BTL構成により、出力におけるアイソレーションコンデンサを排除しています。周波数選択可能なパルス幅変調器(PWM)により、出力フィルタのサイズとコストを最適化できます。

MAX4295は省スペースの16ピンQSOPまたはナローSOパッケージで提供されています。

アプリケーション

  • ACアンプ
  • バッテリ駆動スピーカ
  • ラジカセ
  • コードレス電話
  • ゲームカード
  • パームトップ/ノートブックコンピュータ
  • PDAオーディオ
  • ポータブル機器
  • サウンドカード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4295EEE+
  • HTML
  • HTML
MAX4295EEE+T
  • HTML
  • HTML
MAX4295ESE+
  • HTML
  • HTML
MAX4295ESE+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 3, 2023

- 2361NA

WAFER FAB

MAX4295EEE+

製造中

MAX4295EEE+T

製造中

MAX4295ESE+

製造中

MAX4295ESE+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX4295EEE+

製造中

MAX4295EEE+T

製造中

MAX4295ESE+

製造中

MAX4295ESE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX4295EVKIT

MAX4295の評価キット

zoom

MAX4295EVKIT

MAX4295の評価キット

MAX4295の評価キット

機能と利点

  • 5Vにおけるチャネル出力電力:2W
  • 3Vにおけるチャネル出力電力:0.7W
  • 設定可能なPWM発振器周波数(125kHz、250kHz、500kHz、1MHz)
  • 低0.4% THD+N (RL = 4Ω、fIN = 1kHz、fOSC = 250kHz)
  • 入力電源範囲:+2.7V~+5.5V
  • 音量制御
  • 完全実装済み、試験済みの表面実装ボード

製品の詳細

MAX4295は、マルチメディアおよび汎用ハイパワーアプリケーション用のモノラル、スイッチモード(クラスD)オーディオパワーアンプです。このアンプは87%以上の効率を実現し、2Wの最大連続パワーを4Ωの負荷に供給します。

MAX4295の評価キット(EVキット)は完全実装済み、評価済みの表面実装ボードです。このEVキットはCDプレーヤーのライン出力またはヘッドフォンジャックによって駆動するか、任意のオーディオソースに直接接続するよう設計されています。EVキットは音量制御、および素早くスピーカに接続するためのターミナルブロックを備えています。

アプリケーション

  • コンピュータ:デスクトップ、ワークステーション、サーバ
  • 民生用オーディオ
  • コードレス電話
  • ノートブックコンピュータ
  • パームトップコンピュータ
  • ペン入力パームトップ
