MAX4242

シングル/デュアル/クワッド、+1.8V/10µA、SOT23、Beyond-the-Railsオペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.75
特長
  • 超低電圧動作：
    • +1.8Vまで保証
    • 通常+1.5Vまで動作可能
  • 超低消費電力：
    • アンプ当たりの消費電流10µA
    • 1µAシャットダウンモード(MAX4241/MAX4243)
    • 2個の単三アルカリ電池で200,000時間まで動作可能
  • 入力コモンモード電圧範囲：Beyond-the-Rails
  • 出力電圧スイング：レイルトゥレイル
  • 入力オーバドライブでも位相反転なし
  • 入力オフセット電圧：200µV
  • 200pFまでの容量性負荷に対してユニティゲイン安定
  • 利得帯域幅積：90kHz
  • パッケージ：省スペースの5ピンSOT23および8ピンµMAX®
製品概要
show more Icon

MAX4240～MAX4244は、+1.8V～+5.5V単一電源または±0.9V～±2.75Vデュアル電源で動作し、Beyond-the-Rails™入力機能およびレイルトゥレイル出力機能を備えたマイクロパワーオペアンプのファミリです。これらのアンプは90kHz利得帯域幅積を提供し、アンプ当たりの消費電流は僅か10µAです。MAX4241/MAX4243は、消費電流が1µA以下まで低減し、出力がハイインピーダンス状態になる低消費電力シャットダウンモードを備えています。最低動作電圧の仕様は+1.8Vですが、通常は最低+1.5Vまで動作します。超低電圧動作、Beyond-the-Rails入力、レイルトゥレイル出力、および超低消費電力を組み合せたこれらのデバイスは、ポータブル/2セルバッテリ駆動システムに適しています。

これらのアンプは各電源電圧より200mV広い入力コモンモード範囲を備え、出力スイングは100kΩ負荷で電源電圧の9mV以内になっています。また、Beyond-the-Rails入力およびレイルトゥレイル出力特性によって、全電源電圧を信号範囲に使用できるようになっています。低入力オフセット電圧、低入力バイアス電流、および高オープンループ利得を備え持つこれらのデバイスは、高精度低電力/低電圧アプリケーションに適切です。

MAX4240は、省スペースの5ピンSOT23パッケージで供給されています。全仕様において、-40℃～+85℃の拡張温度範囲で保証されています。

アプリケーション

  • 携帯電話
  • 携帯電話
  • デジタルカメラ(DIGICAM)
  • デジタルスケール
  • GPSソリューション
  • MP3およびポータブルメディアプレーヤー
  • ノートブックコンピュータ
  • PDA
  • ポータブル/バッテリ駆動電子機器
  • センサアンプ
  • 歪みゲージ
  • 2セルバッテリ駆動システム
Show More Arrow image
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.75
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4242

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 12/29/2006
English

MAX4240-MAX4244: Single/Dual/Quad, +1.8V/10µA, SOT23, Beyond-the-Rails Op Amps Data Sheet (Rev.3)

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
中国語

1853: 单/双/四路、+1.8V/10µA、SOT23封装、超摆幅运算放大器 Data Sheet

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

信頼性データ

2

PDF Vector

PDF

更新 01/12/2023
English
MAX4242 Reliability Data redirect icon

93.54K

download

PDFをダウンロード

PDF Vector

PDF

更新 01/12/2023
English
MAX4243 Reliability Data redirect icon

121.90K

download

PDFをダウンロード

デザイン・ノート

2

PDF Vector

HTML

更新 01/13/2011
English
Precise Calibration of Dual-Slope ADCs redirect icon

PDF Vector

HTML

更新 08/27/2001
English
AC-Coupled Amplifier Requires No DC Bias redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

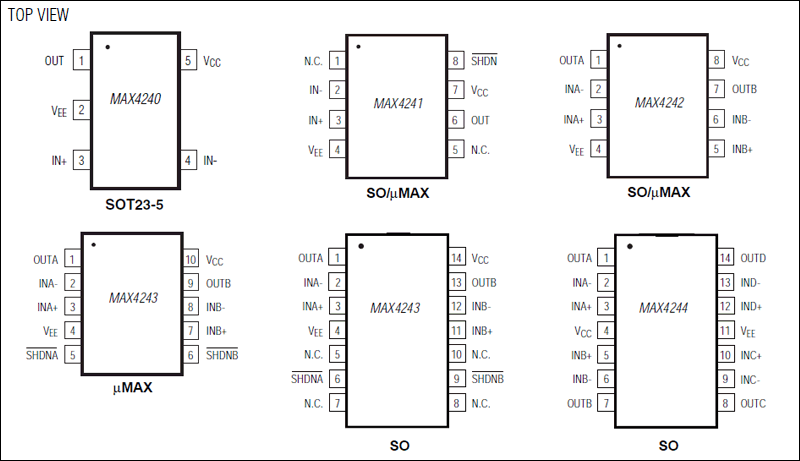

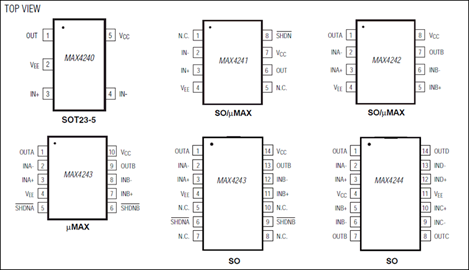

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
