MAX4239
MAX4239
Info: :
製造中
Info: :
製造中
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
8
1Ku当たりの価格
最低価格:$1.25
特長
- 高精度センサーインタフェースに最適なDC性能
- 超低オフセット電圧:0.1µV
- 2.0µV (max) (+25℃の場合)
- 2.5µV (max) (-40℃~+85℃の場合)
- 3.5µV (max) (-40℃~+125℃の場合)
- 低ドリフト:10nV/℃
- 低ノイズ:1.5µVP-P (DC~10Hz)
- AVOL:150dB、PSRR:140dB、CMRR:140dB
- 高利得帯域幅積
- 1MHz (MAX4238)
- 6.5MHz (MAX4239)
- グランド検出入力
- レール・ツー・レール出力(RL = 1kΩ)
- 超低オフセット電圧:0.1µV
- 低消費電力によってシステム電力を削減
- 単一電源電圧範囲:2.7V~5.5V
- 消費電流:600µA
- シャットダウンモード:0.1µA
- 低消費電力によりシステム電力を低減
- AEC-Q100認定、/V製品のリストについてはデータシートの「型番」をご覧ください。
製品概要
MAX4238/MAX4239は、自動相関ゼロ化法によりほぼゼロのDCオフセットとドリフトを実現する低ノイズ、低ドリフトの超高精度アンプです。この方式は、入力オフセットを常に測定し補償して、時間と温度に対するドリフトおよび1/fノイズの影響を除去するものです。両デバイスは、レール・ツー・レール出力を備え、2.7V~5.5Vの単一電源で動作し、消費電流はわずか600µAです。アクティブローのシャットダウンモードでは、消費電流が0.1µAまで減少します。
MAX4238は利得帯域幅が1MHzでユニティゲイン安定ですが、未補償のMAX4239はAV ≥ 10V/Vにおいて安定で利得帯域幅積(GBWP)が6.5MHzです。MAX4238/MAX4239は、8ピンナローSO、6ピンTDFNおよびSOT23パッケージで提供されます。
アプリケーション
- 電子スケール
- 計測アンプ
- 医療用計測

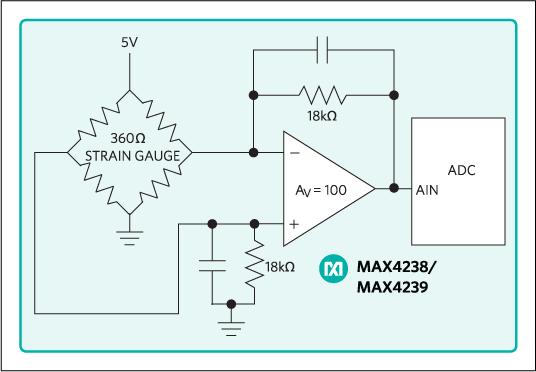

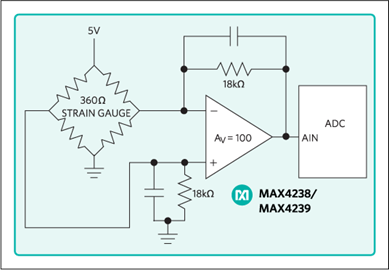

- 歪みゲージ
- 熱電対
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
8
1Ku当たりの価格
最低価格:$1.25
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX4239
資料
8
Filters
1つが該当
すべて
すべて
データシート
3
信頼性データ
1
更新 01/12/2023
English
MAX4239 Reliability Data
113.84K
技術記事
4
HTML
更新 04/01/2013
English
HTML
更新 05/23/2011
English
HTML
更新 04/22/2008
中国語
HTML
更新 04/15/2008
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
6
データシート 2
信頼性データ 1
技術記事 3
設計リソース 8
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX4239ASA+ | Small-Outline IC, Narrow (0.15in) |
|
|
MAX4239ASA+T | Small-Outline IC, Narrow (0.15in) |
|
|
MAX4239ATT+ | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4239ATT+T | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4239AUT+ | 6-SOT_23-N/A |
|
|
MAX4239AUT+T | 6-SOT_23-N/A |
|
|
MAX4239AUT/V+ | 6-SOT_23-N/A |
|
|
MAX4239AUT/V+T | 6-SOT_23-N/A |
|
- MAX4239ASA+
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239ASA+T
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239ATT+
- ピン/パッケージ図
- Thin Dual Flatpack No Leads, Exposed Pad
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239ATT+T
- ピン/パッケージ図
- Thin Dual Flatpack No Leads, Exposed Pad
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239AUT+
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239AUT+T
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239AUT/V+
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4239AUT/V+T
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 30, 2020
- 1702R2
ASSEMBLY
MAX4239ASA+
製造中
MAX4239ASA+T
製造中
6 20, 2016
- 1612
ASSEMBLY
MAX4239ATT+
製造中
MAX4239ATT+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 30, 2020
- 1702R2
ASSEMBLY
6 20, 2016
- 1612
ASSEMBLY
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX4238EVKIT
MAX4238の評価キット
製品の詳細
MAX4238の評価キット(EVキット)は、8ピンµMAX®パッケージに封止された高精度、低ノイズ、低ドリフトデュアルオペアンプのMAX4238を評価するための実証済みデザインを提供します。このEVキットの回路は、非反転アンプとして構成済みですが、いくつかの部品を変更すれば、その他のトポロジにも適応させることができます。
このEVキットには、MAX4238AUA+が実装されています。
アプリケーション
- 自動試験装置(ATE)
- 心臓モニタ
- 電子スケール
- 産業用:プロセス測定および制御
- 計測アンプ
- 医療用計測
- プログラマブルロジックコントローラ(PLC)
- 歪みゲージ
- 熱電対
