製品概要
機能と利点
- デュアル電源動作：±2.7V～±5.5V
- ダイナミックレンジ：5桁(10nA～1mA)
- 1nA～1mA範囲で単調出力
- 内部トリミング出力スケールファクタ：-0.25V/桁
- 可変出力スケールファクタ
- 可変出力オフセット電圧
- 内蔵リファレンス電流源：10nA～10µA
- 加算ノードがグランドレベルの入力アンプ
- 小型16ピンTQFNパッケージ(4mm x 4mm x 0.8mm)
- 動作温度範囲：-40℃～+85℃
- 評価キットが入手可能(MAX4206EVKITを注文してください)
製品概要

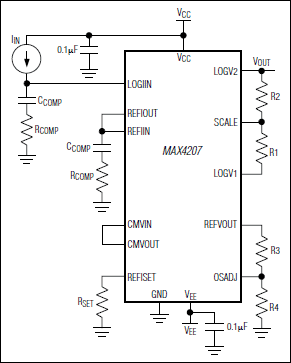

対数アンプのMAX4207は、入力電流と基準電流(外部または内部で発生する)の対数比を計算して、デフォルト値が-0.25V/桁のスケールファクタとした電圧出力を生成します。この製品は、±2.7V～±5.5Vのデュアル電源で動作し、10nA～1mAの5桁の範囲の入力電流を測定することができます。
MAX4207に内蔵した汎用オペアンプは、ノイズのフィルタリング、オフセットの印加、ゲインの増加など様々な目的に利用することができます。また、外付け抵抗器を使用して高精度電流リファレンス(オプション)を発生させるために、0.5Vのリファレンスが内蔵されており、MAX4207の対数切片を調整します。出力オフセット電圧とスケールファクタの調整も外付け抵抗器を使用して設定します。
MAX4207は、省スペースの16ピンTQFNパッケージ(4mm x 4mm x 0.8mm)で提供され、-40℃～+85℃の拡張温度範囲で動作が保証されています。
アプリケーション
- アナログ信号処理
- 医療用計測
- フォトダイオード電流監視
- ポータブル計測機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX4207 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4207ETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
| MAX4207ETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
