製品概要

機能と利点

  • UCSPパッケージ(MAX4163)
  • 入力バイアス電流:1.0pA (typ)
  • 2.5V~10Vの単一電源動作
  • 入力コモンモード電圧範囲:両電源電圧の250mV外側まで拡張
  • レール・ツー・レール出力スイング
  • 利得帯域幅積:200kHz
  • 自己消費電流:25µA (アンプあたり)
  • 優れたCMRR、PSRRおよび利得直線性
  • 入力オーバドライブでも位相反転なし
  • ユニティゲイン安定
  • 任意の容量性負荷で安定
  • 両電源電圧への短絡保護を内蔵

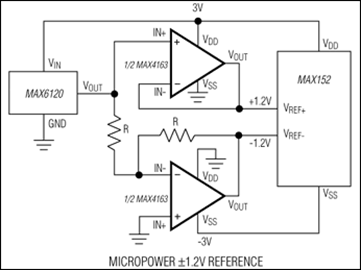

製品概要

MAX4162/MAX4163/MAX4164は、優れた帯域幅対消費電力比と真のレール・ツー・レール入出力を兼ね備えた、シングル/デュアル/クワッドのマイクロパワーオペアンプです。これらの製品の自己消費電流はアンプ当たり僅か25µAですが、利得帯域幅積200kHzを達成し、任意の容量性負荷の駆動を行いながらユニティゲイン安定となっています。MAX4162/MAX4163/MAX4164は、2.5V~10Vの単一電源または±1.25V~±5Vのデュアル電源で動作し、入力コモンモード電圧範囲は両電源電圧を250mV超えて拡張されています。これらのアンプは独自のアーキテクチャを使用しており、他のレール・ツー・レールオペアンプに見られるスイング中点における非直線性がなく、非常に高い入力コモンモード除去比を達成します。また、このアーキテクチャでは、大きな負荷を駆動しているときでも高いオープンループ利得および出力スイングを保持します。

優れた帯域幅/電力性能、単一電源動作および小型実装面積を合せ持つこれらのオペアンプは、ポータブル機器等の低電力単一電源アプリケーションに最適です。シングルMAX4162は8ピンSOおよび省スペースの5ピンSOT23パッケージで提供されます。MAX4163は8ピンウルトラチップスケールパッケージ(UCSP)および8ピンµMAX®またはSOパッケージで提供されます。MAX4164は14ピンSOパッケージで提供されます。

アプリケーション

  • 車載用電子機器
  • 携帯電話
  • コードレス電話
  • 血糖値メータ
  • GPSソリューション
  • イオン化検出器
  • IPカメラ
  • 低電力、低電圧機器
  • 医療用機器
  • パネルメータ
  • pHプローブ
  • ポータブル機器
  • パワーメータ
  • プログラマブルロジックコントローラ(PLC)

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

MAX4163

おすすめ製品

MAX4163 コンパニオン製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX4163EBL+ 材料宣誓書(MD) 信頼性データ 9-WLCSP-N/A
MAX4163EBL+T 材料宣誓書(MD) 信頼性データ 9-WLCSP-N/A
MAX4163ESA+ 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
MAX4163ESA+T 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
MAX4163EUA+ 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
MAX4163EUA+T 材料宣誓書(MD) 信頼性データ Micro-MAX, Thin Shrink Small-Outline
ウェハ・ファブリケーション・データ MAX4163 Reliability Data
