製品概要
機能と利点
- アンプ当りの自己消費電流：1.2µA (max)
- 単一電源範囲+2.5V～+10V
- オフセット電圧：500µV (max) (MAX406A/MAX409A)
- 入力バイアス電流：< 0.1pA (typ)
- 出力振幅：レイルトゥレイル
- 負レイルを含む入力電圧範囲
製品概要
MAX406/MAX407/MAX417～MAX419は、バッテリ駆動システム用に設計されたシングル、デュアル、およびクワッド低電圧、マイクロパワー、高精度オペアンプです。これらの製品は全電源範囲で比較的一定なアンプ当り1.2µA以下の消費電流を特長としており、業界標準のマイクロパワーオペアンプに比べ15～20倍の改善を示しています。ユニークな出力段によって、これらのオペアンプは超低消費電流で動作する一方、負荷状況下でのリニアリティを維持します。さらに、9Vバッテリによる駆動の際は出力は1.8mAの供給が可能です。
コモンモード入力電圧範囲は負レイルから正電源の1.1V以内まであり(これはシングルの場合で、デュアルとクワッドの場合は1.2V)、出力段はレイルトゥレイルで振幅します。全ファミリは動作温度範囲全体で良好なDC特性を維持するように設計されており入力換算エラーを最小限にします。
MAX406は、補償モードと非補償モードの2つの動作モードを備えたシングルオペアンプです。BW (ピン8)をフローティングまたはV-に内部接続することでアンプを補償します。このモードではMAX406は5V/ms (typ)のスルーレートおよび8kHzの利得帯域幅となりユニティゲインで安定です。BWをV+に接続することで、MAX406は20V/ms (typ)のスルーレートおよび40kHzの利得帯域幅(AVCL ≥ 2V/V)で非補償モードになります。
デュアルMAX407およびクワッドMAX418は、内部補償されておりユニティゲインで安定です。MAX409/MAX417/MAX419シングル/デュアル/クワッドオペアンプは150kHz (typ)の帯域幅、75V/msのスルーレートおよび10V/V以上の利得の安定を特長とします。
アプリケーション
- バッテリ駆動システム
- コードレス電話
- 電位計アンプ
- 血糖値メータ
- GPSソリューション
- 本質安全システム
- IPカメラ
- 医療用機器
- パネルメータ

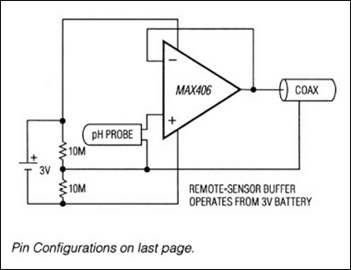

- pHメータ
- フォトダイオードプリアンプ
- パワーメータ
- プログラマブルロジックコントローラ(PLC)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX407 Reliability Data1/12/2023
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX407CPA+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX407CSA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX407CSA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX407EPA+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX407ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX407ESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ | MAX407 Reliability Data |
