特長
- +2.4Vまでの単一電源動作
- 超低消費電力：
- アンプ1つ当たりの消費電流：10µA
- シャットダウンモード：1µA (MAX4041/MAX4043)
- レイルトゥレイル入力コモンモード範囲
- レイルトゥレイルの出力スイング
- オーバドライブ入力に対する位相反転なし
- 入力オフセット電圧：200µV
- 200pFまでの容量性負荷に対してユニティゲイン安定
- 利得帯域幅積：90KHz
- 省スペースの5ピンSOT23パッケージおよび8ピンµMAX®パッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX4040～MAX4044は、単一電源+2.4V～+5.5Vまたはデュアル電源±1.2V～±2.75Vで動作し、レイルトゥレイル入力および出力機能を備えたマイクロパワーオペアンプファミリです。これらのアンプは90kHz利得帯域幅積を確保しつつ、アンプ当たりの消費電流は僅か10µAとなっています。MAX4041/MAX4043は、消費電流が1µA以下まで減少し、出力がハイインピーダンス状態になる低消費電力シャットダウンモードを備えています。低電圧動作、レイルトゥレイル入力および出力、超低消費電力を組み合せたこれらのデバイスは、ポータブル/バッテリ駆動システムに最適です。
これらのアンプの出力スイングは、100kΩ負荷で電源電圧の幅のレイルから10mV以内です。また、レイルトゥレイル入力および出力特性によって、全電源電圧を信号範囲に使用できます。低入力オフセット電圧、低入力バイアス電流および高オープンループ利得を備え持つこれらのデバイスは、低電力/低電圧精密アプリケーションに適しています。
MAX4040は省スペースの5ピンSOT23パッケージで提供され、-40℃～+85℃の拡張温度範囲で保証されています。
アプリケーション
- バッテリ駆動システム
- 携帯電話
- 携帯電話
- デジタルカメラ(DIGICAM)
- デジタルスケール
- GPSソリューション
- MP3およびポータブルメディアプレーヤー
- ノートブックコンピュータ
- PDA
- ポータブル/バッテリ駆動電子機器
- センサアンプ
- 歪みゲージ
日本語
MAX4040-MAX4044_jp: シングル/デュアル/クワッド、低コスト、SOT23、超低消費電力、レイルトゥレイルI/Oオペアンプ Data Sheet (Rev.0)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
1
1Ku当たりの価格
最低価格：$1.64
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX4043
資料
3
Filters
1つが該当
すべて
-
すべて
-
データシート
すべて
-
すべて
-
English
-
中国語
-
日本語
データシート
3
更新 10/14/2005
English
MAX4040-MAX4044: Single/Dual/Quad, Low-Cost, SOT23, Micropower Rail-to-Rail I/O Op Amps Data Sheet (Rev.1)
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 1

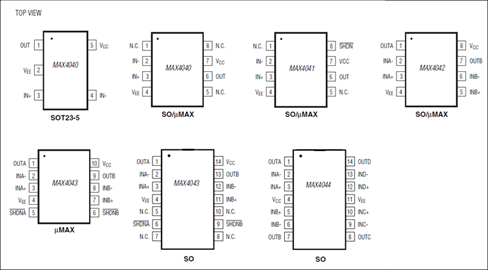

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
