MAX40263
1.8V、15MHz、低オフセット、低電力、レール・ツー・レールデュアルオペアンプ、個別シャットダウン内蔵
すべて表示多くのアプリケーションに最適な、高速、高精度、および低電圧動作の優れた組合せ
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$0.62
特長
- 広い電源範囲:1.8V~5.5V (-40℃~+125℃の範囲)
- 低入力オフセット電圧:50µV (max) (起動時自動較正、+25℃)
- ユニティゲイン帯域幅:15MHz
- 低入力電圧ノイズ密度:12.7nV/√Hz
- 自己消費電流:750µA (チャネル当り)
- レール・ツー・レール入出力
- 低入力バイアス電流:1.5pA以下(+25℃)
- 省電力シャットダウンモード
- 各チャネルの個別のシャットダウン
- 低い全高調波歪み:105dB
- オーバードライブ条件での位相反転なし
製品概要
MAX40263はデュアルチャネルオペアンプで、2つの個別の端子で個別にディセーブル可能な2つのチャネルを備えています。
MAX40263は高速、高精度、および低電圧動作の独自の組み合わせを提供し、ポータブルや産業機器における信号のフィルタリングや増幅など、多くの信号処理機能に最適です。
MAX40263のレール・ツー・レール入出力と低ノイズは、12~14ビットSAR ADCドライバなどの要求の厳しいアプリケーションで最大のダイナミックレンジを保証します。従来のレール・ツー・レール入力構造とは異なり、超低ノイズのチャージポンプを使用する最適化された入力段によって入力クロスオーバー歪みはありません。起動時に実行される自動較正によって、入力オフセット電圧はわずか50µVです。また、このデバイスは、さらに電力を節約するための高速パワーオンシャットダウンモードを備えています。
MAX40263は、広い1.8V~5.5Vの電源範囲で-40℃~+125℃の温度範囲にわたって動作し、チャネル当りの消費電流はわずか750µA (typ)です。このデバイスは小型、10ピンQFNパッケージで提供されます。
MAX40263はMAX44259/60/61/63およびMAX40110/11ファミリの拡張で、個別のチャネル用の個別のシャットダウン端子を備えています。
アプリケーション
- ノートブック
- 3G/4G携帯電話
- ポータブル医療機器
- バッテリ動作機器
- アナログ-デジタルコンバータバッファ
- トランスインピーダンスアンプ
- 汎用信号処理
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$0.62
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX40263AVB+ | Ultra Thin Quad Flatpack, No Leads |
|
|
MAX40263AVB+T | Ultra Thin Quad Flatpack, No Leads |
|
- MAX40263AVB+
- ピン/パッケージ図
- Ultra Thin Quad Flatpack, No Leads
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX40263AVB+T
- ピン/パッケージ図
- Ultra Thin Quad Flatpack, No Leads
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
MAX40263EVKIT
MAX40263の評価キット
製品の詳細

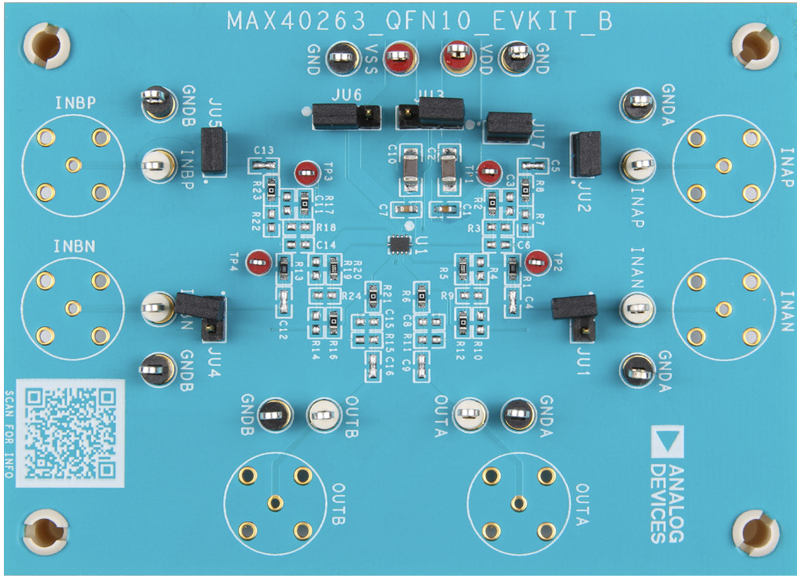

MAX40263の評価キット(EVキット)は、10ピンQFNパッケージの各チャネル個別シャットダウン内蔵低ノイズ、低電力、低バイアス電流デュアルオペアンプのMAX40263を評価するための実証済みデザインを提供します。このEVキットの回路は非反転アンプとして構成されていますが、いくつかの部品を交換すれば他の回路構成にも適応させることができます。このEVキットにはMAX40263AVB+が実装されています。
アプリケーション
- ノートブック
- 3G/4G携帯電話
- ポータブル医療機器
- バッテリ動作機器
- アナログ-デジタルコンバータバッファ
- トランスインピーダンスアンプ
- 汎用信号処理
資料
評価用キット1
ツールおよびシミュレーション
ツールおよびシミュレーション 2
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
SPICEモデル 1
