MAX40056T

双方向電流検出アンプ、PWM除去内蔵

すべて表示 showmore-icon

DCサーボドライブの同相測定のサイズおよび性能の大幅な向上を実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.49
機能
  • AEC-Q100
  • 高速PWMエッジ回復:500ns (500V/µs PWMエッジから)
  • AC CMRR除去:60dB (50V、±500V/µs PWMエッジ)
  • DC CMRR除去:140dB
  • 入力電圧範囲:-0.1V~+65V
  • 保護耐圧:-5V~+70V
  • -3dB帯域幅:300kHz
  • 複数の利得オプション:10V/V、20V/V、50V/V
  • 双方向オフセット用の内部1%リファレンス
  • 入力オフセット電圧:5µV (typ)
  • レール・ツー・レール出力
  • 2.02mm × 1.4mm、8ピンWLPおよび8ピンµMAX
  • 温度範囲:-40℃~+125℃
製品概要
show more Icon

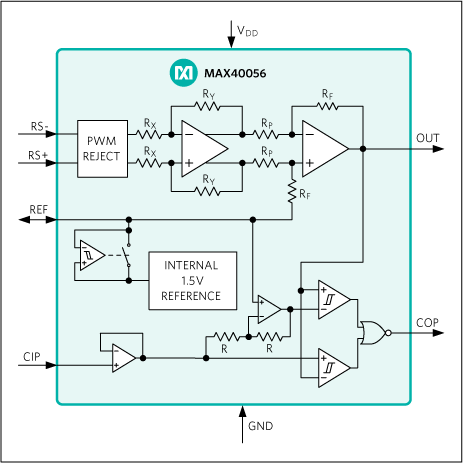

MAX40056は双方向電流検出アンプで、-0.1V~+65Vにわたる入力コモンモード範囲と、-5Vまでの負の誘導性キックバック電圧に対する保護を備えています。このCSAは、パルス幅変調を使用して駆動電圧および電流を制御する、モーターやソレノイドなどの誘導性負荷の位相電流監視に最適です。MAX40056は改良された手法を使用し、最大±500V/µsおよびそれ以上のスルーレートでコモンモード入力PWMエッジの除去に役立ちます。コモンモード除去比(CMRR)は、60dB (typ、50V、±500V/µs入力)および140dB DC (typ)です。

MAX40056は、公称+3.3V電源で使用する内部+1.5Vリファレンスを備えています。このリファレンスは、隣接する差動ADCの駆動に使用することも可能です。このリファレンスは、検出された入力電流の方向を示すための出力のオフセットに使用されます。REF端子は外部負荷に電流を供給可能で、リファレンス電圧をノイズの多いPCB内に配線することによる性能の劣化を防ぐために役立ちます。あるいは、より高い電源電圧およびより大きいフルスケール出力振幅の場合、より高電圧の、外部リファレンスによって、内部リファレンスをオーバーライドすることも可能です。

内部または外部リファレンスを使用して、内蔵過電流コンパレータのトリップスレッショルドを定義することができます。これによって、過電流フォルト状態を瞬時に表示することができます。

MAX40056は、-40℃~+125℃の温度範囲全体にわたって、+2.7V~+5.5Vの電源電圧で動作します。このデバイスは、8ピンウェハレベルパッケージ(WLP) (2.02mm × 1.4mm)および8ピンµMAXパッケージで提供されます。

デザインソリューション:How Less Can Be More in Motor Control Design ›

アプリケーション

  • 車載用
  • バッテリスタックモニタ
  • 誘導負荷の電流監視
  • PWM Hブリッジモーターインライン/同相/巻線電流検出
  • ソレノイド電流検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX40056TAUA+
  • HTML
  • HTML
MAX40056TAUA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

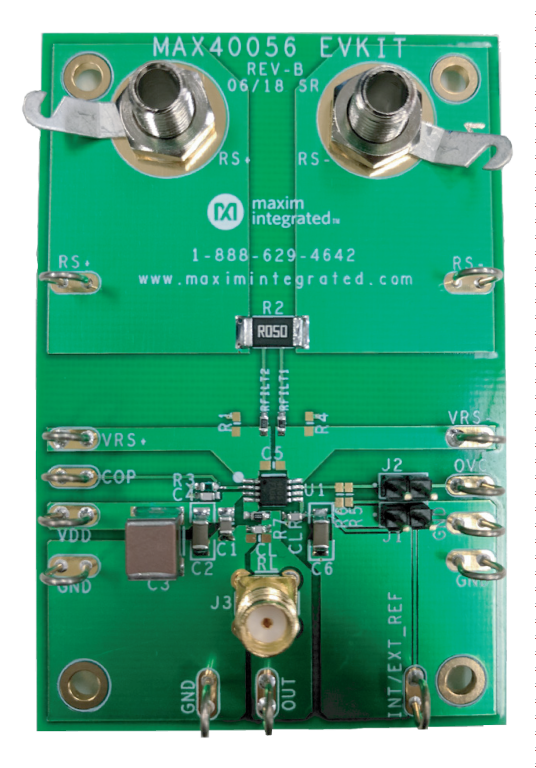

MAX40056EVKIT

MAX40056F、MAX40056T、MAX40056Uの評価キット

zoom

MAX40056EVKIT

MAX40056F、MAX40056T、MAX40056Uの評価キット

MAX40056F、MAX40056T、MAX40056Uの評価キット

機能と利点

  • フォルト検出を備えた高精度リアルタイム電流監視
  • 内部1.5Vリファレンスを提供
  • 入力コモンモード範囲:-0.3V~+65V
  • 温度範囲:-40℃~+125℃
  • 8ピンµMAXのMAX40056FAUA+デバイスを評価
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX40056の評価キット(EVキット)は、サーボモーター制御やソレノイド駆動などのPWMアプリケーション用の高精度、高電圧、双方向電流検出アンプのMAX40056F/MAX40056T/MAX40056Uを評価するための実証済みデザインを提供する完全実装済み電気的実証キットです。MAX40056F/MAX40056T/MAX40056Uは、48V、またはそれ以下のBLDC、インダクションモーターアプリケーション(ロボットなど)、ピック・アンド・プレース・マシン、3Dプリンタ、またはその他のサーボモーター制御システムに最適です。

このEVキットは、8ピンµMAXパッケージのMAX40056FAUA+ (利得 = 50V/V)を実証します。他の入手可能なピンコンパチブルオプション(MAX40056TAUA+:利得 = 20V/V、MAX40056HAUA+:利得 = 10V/V)については、お問い合わせください。

アプリケーション

  • バッテリスタックモニタ
  • 誘導負荷の電流監視
  • PWM Hブリッジモーターインライン/同相/巻線電流検出
  • ソレノイド電流検出
