MAX40018
デュアルnanoPowerオペアンプ、小型WLPおよびTDFNパッケージ
モバイル機器の電力と基板スペースを節約―消費電流わずか350nA (アンプ当り)のオペアンプ
トップへ
製品概要
機能と利点
- 超低電力によってバッテリ寿命を維持
- 消費電流：400nA (typ) (チャネル当り)
- 単一電源電圧範囲：1.7V～5.5V
- システムと同じ1.8V/2.5V/3.3V/5Vレールからのデバイスへの給電が可能
- 小型パッケージによって基板スペースを節約
- WLP-8パッケージ(1.63mm × 0.91mm × 0.5mm、0.4mmピッチ)
- TDFN-8パッケージ(3mm × 3mm × 0.75mm)
- バッファ/フィルタ/利得段用の高精度仕様
- 低入力オフセット電圧：350µV
- レール・ツー・レール出力電圧
- 利得帯域幅積：9kHz
- 低入力バイアス電流：0.1pA
- ユニティゲイン安定
- 温度範囲：-40℃～+125℃
製品概要

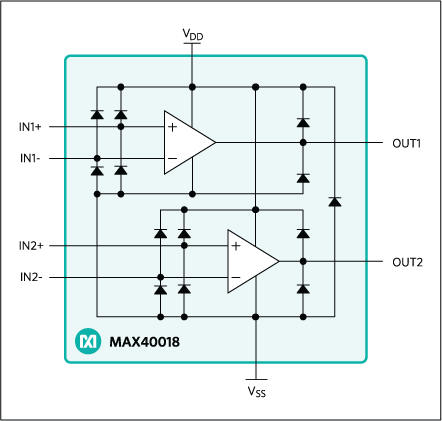

MAX40018は、消費電流がわずか400nA (チャネル当り)のデュアルオペアンプです。このデバイスは非常に低消費電力であるため、ポータブル医療機器、ポータブル計測器、およびワイヤレスハンドセットなどのバッテリ動作アプリケーションに最適です。
MAX40018は1.7V～5.5Vの単一電源で動作するため、マイクロコントローラへの給電と同じ公称1.8V、2.5V、または3.3Vの電源によってアンプに給電することができます。MAX40018はレール・ツー・レール出力を備え、9kHzの利得帯域幅積(GBP)でユニティゲイン安定です。
超低消費電流、超低入力バイアス電流、低動作電圧、レール・ツー・レール出力機能によって、このデュアルオペアンプはシングルリチウムイオン(Li+)、または2セルNiCdまたはアルカリバッテリと組み合わせた使用に最適です。
MAX40018は小型、8ピン、ウェハレベルパッケージ(WLP) (1.63mm × 0.91mm、0.4mmピッチ)および8ピンTDFNパッケージ(3mm × 3mm)で提供されます。このデバイスは-40℃～+125℃の自動車用温度範囲での動作が保証されています。
アプリケーション
- ハンドヘルド機器
- ノートブックおよびタブレットコンピュータ
- ポータブル計測機器
- ポータブル医療機器
- ウェアラブルデバイス
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

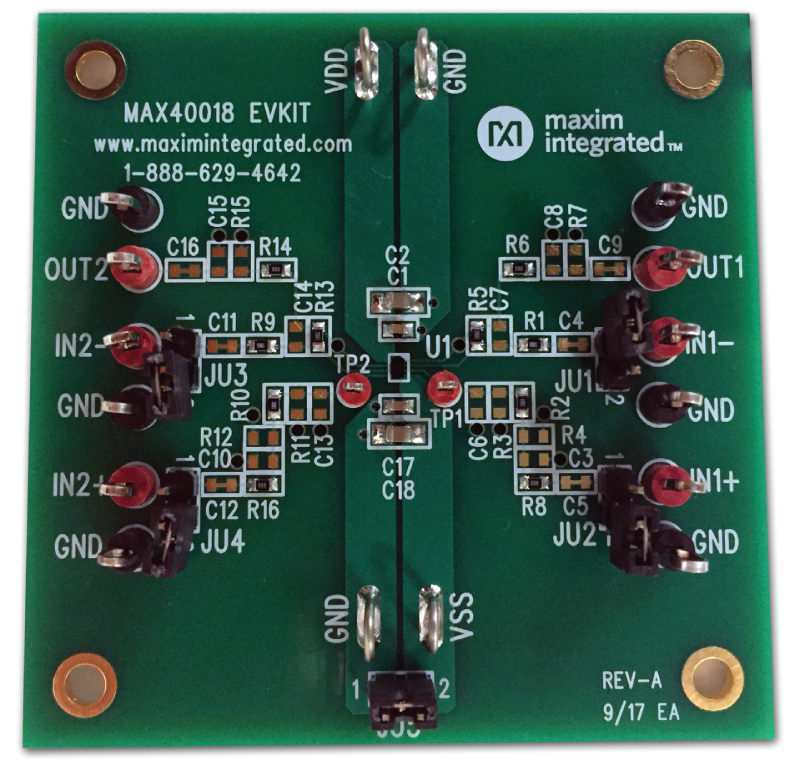

評価キット (1)
