MAX40016

4桁範囲電流検出アンプ、電流検出素子内蔵

すべて表示 showmore-icon

業界で最も広ダイナミックレンジの電流検出アンプ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62
特長
  • 内蔵の電流検出素子によって高価な外付け高精度検出抵抗のスペースとコストを節約
  • 4桁の測定範囲
    • 精度維持範囲:300µA以下~3A以上
  • 過負荷耐性:最大4A
  • 検出素子の低電圧降下
    • 60mV (アクティブモード、3A負荷、WLPパッケージ)
    • 35mV (低電力モード、3A負荷、WLPパッケージ)
  • 3つの多重化されたスケーリング抵抗出力によって12ビットADCとインタフェースしながら完全なダイナミックレンジを実現
  • 入力電源電圧範囲:+2.5V~+5.5V
  • 低電力モードは消費電流を10µA (max)に低減
  • 省スペース
    • 小型15ピンWLP (1.98mm x 1.3mm)
    • 16ピンTQFN (4mm x 4mm)
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

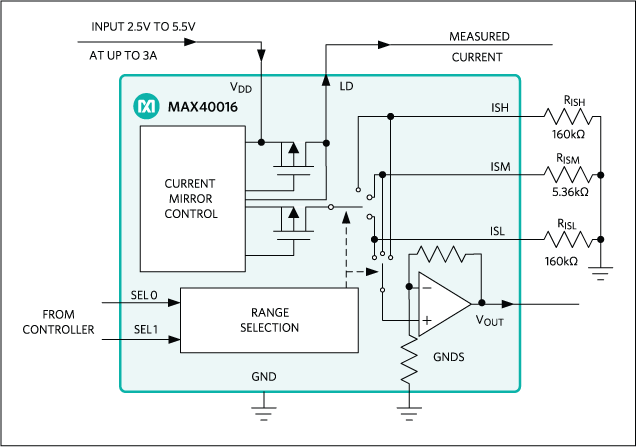

MAX40016は非常に広範囲の電流検出アンプ(CSA)で、300µA以下~3A以上の電流範囲を検出する内部検出素子を備えています。4桁にわたって測定される電流は1% (typ)の利得誤差で機能し、12ビットADCとのインタフェースのために3つの、多重化された設定可能な出力範囲を提供します。検出素子を内蔵していることには、電流測定経路全体の出荷時調整が可能で、ユーザーによる個別の検出抵抗およびCSAの較正が不要というさらなる特長があります。MAX40016 (WLPパッケージ)の電圧入力から負荷出力への電圧降下は、3Aで60mV (typ)です。

MAX40016の内蔵電流検出素子は、外付けハイパワー、高精度電流検出抵抗のスペースとコストを節約します。MAX40016は超小型、15ピンウェハレベルパッケージ(WLP) (1.98mm × 1.31mm)で提供され、基板スペースをさらに削減します。また、MAX40016は16ピンTQFNパッケージ(4mm × 4mm)でも提供されます。

MAX40016は2.5V~5.5Vの電源電圧で動作します。このデバイスは低電力モードを備えており、そのモードでは電流検出素子はオンのままですが、出力はオフになって総消費電流を10µA (max)以下に低減します。

また、MAX40016は内部利得1.5V/Vの専用のアンプも内蔵しています。MAX40016は-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • モバイル機器
  • ポータブル機器
  • RF電力監視

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX40016ANL+
  • HTML
  • HTML
MAX40016ANL+T
  • HTML
  • HTML
MAX40016ATE+
  • HTML
  • HTML
MAX40016ATE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX40016EVKIT

MAX40016の評価キット

zoom

MAX40016EVKIT

MAX40016の評価キット

MAX40016の評価キット

機能と利点

  • 電流検出素子内蔵
  • 4桁の測定範囲
    • 精度維持範囲:300µA以下~3A
  • 過負荷耐性:4A
  • 入力コモンモード範囲:+2.5V~+5.5V
  • 消費電流を低減する低電力モード:10µA以下
  • 小型15ピンWLP (1.98mm × 1.31mm)
  • 動作温度範囲:-40℃~+125℃
  • MAX40016ANL+を評価
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

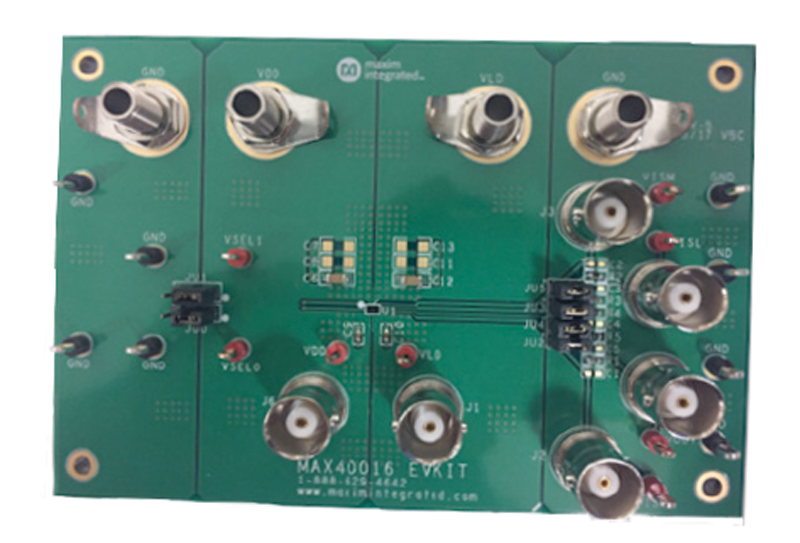

MAX40016の評価キット(EVキット)は、広ダイナミックレンジ電流検出アンプのMAX40016を評価するための実証済みデザインを提供します。MAX40016は検出素子を内蔵しているため、大型で高コストの外付け検出/シャント抵抗が不要です。このデバイスは、非常に高精度の出力測定値を維持しながら、4桁にわたる電流(300µA以下~3A)を測定します。このEVキットは、小型、省スペース、15ピンウェハレベルパッケージ(WLP)に封止されたMAX40016を実証します。
