MAX40009
300ns、12µA、6ピンWLPのコンパレータ、シャットダウン内蔵
すべて表示
超小型6ピンWLP (1.1 x 0.73mm)およびSOT23パッケージのマイクロパワーコンパレータ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 伝播遅延：220ns
- 小型6ピンWLP (0.73mm x 1.1mm、0.35mmピッチ)およびSOT23パッケージによって基板スペースを節約
- レール・ツー・レール入力
- 低動作電流：17µA (max)以下(全温度範囲)
- オーバードライブ入力に対する位相反転なし
- RF耐性フィルタ内蔵
- 電源電圧範囲(1.7V～5.5V)によって1.8V、2.5V、3V、および5V電源での動作が可能
- プッシュプル(MAX40009)またはオープンドレイン(MAX40008)出力
- 温度範囲：-40℃～+125℃
- 低電力シャットダウン入力によって自己消費電流を低減：150nA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX40008/MAX40009は、低電圧動作およびレール・ツー・レール入力を特長とするシングルマイクロパワーコンパレータです。これらのデバイスの動作電源電圧範囲は1.7V～5.5Vで、公称1.8V～5Vの電源で動作するシステムに最適です。
消費電流はわずか12µAである一方で、MAX40008/MAX40009は220nsの伝播遅延を実現します。これらのデバイスは0.5mV (typ)の入力オフセット電圧と内部ヒステリシスを備え、低速で変化する入力信号の場合もクリーンな出力スイッチングを確保します。

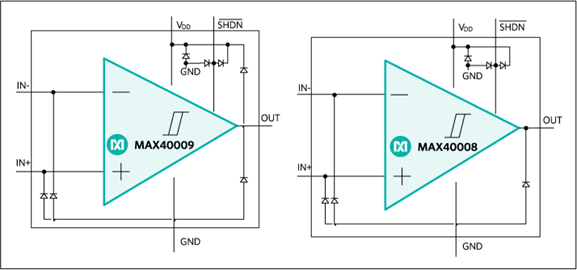

出力段の独自の設計はスイッチング時の消費電流サージを制限し、他の多くのコンパレータで一般的に発生する電源グリッチをほぼ除去します。MAX40009はプッシュプル出力段を備えるのに対し、MAX40008はオープンドレイン出力段を備え、VDDを超えてGND入力より6V (max)高い電圧までプルアップすることができます。オープンドレインバージョンは、レベルトランスレータおよびバイポーラからシングルエンドへのコンバータに最適です。
MAX40008/MAX40009は小型6ピンウェハレベルパッケージ(WLP) (0.73mm x 1.1mm)で提供され、必要な基板面積を大幅に削減します。代替の6ピンSOT23パッケージも提供されます。これらのデバイスは、-40℃～+125℃の自動車用温度範囲での動作が完全に保証されています。
アプリケーション
- IRレシーバ
- レベルトランスレータ
- モバイル通信
- ポータブル/バッテリ駆動システム
- スレッショルド検出器/ディスクリミネータ
- ウィンドウコンパレータ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX40009
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
すべて
-
English
データシート
1
信頼性データ
1
288.40K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX40009ANT+ |
6-WLCSP-N/A
|
|
|
| MAX40009ANT+T |
6-WLCSP-N/A
|
|
|
| MAX40009AUT+ |
6-SOT_23-N/A
|
|
|
| MAX40009AUT+T |
6-SOT_23-N/A
|
|
- MAX40009ANT+
- ピン／パッケージ図
-
6-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX40009ANT+T
- ピン／パッケージ図
-
6-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX40009AUT+
- ピン／パッケージ図
-
6-SOT_23-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX40009AUT+T
- ピン／パッケージ図
-
6-SOT_23-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
MAX40008EVKIT
MAX40009/MAX40008の評価キット
製品の詳細
MAX40009の評価キット(EVキット)は、シャットダウン入力を備えたシングルコンパレータのMAX40008/MAX40009を評価する完全実装および試験済みプリント基板です。このEVキットには、1.7V～5.5VのVDD電源で動作するプッシュプル出力のMAX40009ANT+が実装されています。MAX40009は、-0.2V～VDD + 0.2Vの広い入力コモンモード電圧範囲を備えています。このEVキットは、超小型6ピンウェハレベルパッケージ(WLP) (0.73mm x 1.1mm、0.35mmピッチ)に封止されたMAX40009ANT+を実証します。
このEVキットは、6ピンWLPのMAX40008とMAX40009の両方の評価に使用することができます。MAX40008 (オープンドレイン出力バージョン)を評価する場合は、U1 (MAX40009)をMAX40008に交換し、ジャンパJ1を装着します。
MAX40008EVKIT#を使用してMAX40009 (プッシュプルバージョン)を評価するときは、U1 (MAX40008)をMAX40009に交換し、ジャンパJ1を除去してください。
アプリケーション
- IRレシーバ
- レベルトランスレータ
- モバイル通信
- ポータブル/バッテリ駆動システム
- スレッショルド検出器/ディスクリミネータ
- ウィンドウコンパレータ
資料
MAX40009EVKIT
MAX40009/MAX40008の評価キット
製品の詳細
MAX40009の評価キット(EVキット)は、シャットダウン入力を備えたシングルコンパレータのMAX40008/MAX40009を評価する完全実装および試験済みプリント基板です。このEVキットには、1.7V～5.5VのVDD電源で動作するプッシュプル出力のMAX40009ANT+が実装されています。MAX40009は、-0.2V～VDD + 0.2Vの広い入力コモンモード電圧範囲を備えています。このEVキットは、超小型6ピンウェハレベルパッケージ(WLP) (0.73mm x 1.1mm、0.35mmピッチ)に封止されたMAX40009ANT+を実証します。
このEVキットは、6ピンWLPのMAX40008とMAX40009の両方の評価に使用することができます。MAX40008 (オープンドレイン出力バージョン)を評価する場合は、U1 (MAX40009)をMAX40008に交換し、ジャンパJ1を装着します。
MAX40008EVKIT#を使用してMAX40009 (プッシュプルバージョン)を評価するときは、U1 (MAX40008)をMAX40009に交換し、ジャンパJ1を除去してください。
アプリケーション
- IRレシーバ
- レベルトランスレータ
- モバイル通信
- ポータブル/バッテリ駆動システム
- スレッショルド検出器/ディスクリミネータ
- ウィンドウコンパレータ
資料
ツールおよびシミュレーション 1
SPICEモデル 1
SPICEモデル
