2.5GHz、45dB RF検出コントローラ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全なRF検出PAコントローラ
  • 入力範囲
    • MAX4000：-58dBV～-13dBV (-45dBm～0dBm：50Ωにて)
    • MAX4001：-48dBV～-3dBV (-35dBm～+10dBm：50Ωにて)
    • MAX4002：-43dBV～+2dBV (-30dBm～+15dBm：50Ωにて)
  • 周波数範囲：100MHz～2.5GHz
  • 温度に対して安定なdBスケールリニアリティ
  • 高速応答：70ns (10dBステップ)
  • 出力ソース電流：10mA
  • 低電力：17mW (3V (typ)時)
  • シャットダウン電流：30µA (max)
  • 8ピンUCSPおよび小型8ピンµMAXパッケージ

低コスト、低電力の対数アンプMAX4000/MAX4001/MAX4002は、0.1GHz～2.5GHzの周波数範囲で動作するRFパワーアンプ(PA)の制御用として設計されています。標準ダイナミックレンジが45dBのこの対数アンプファミリは、セルラ電話PA制御、トランスミッタ電力測定、および端末装置用RSSIなど、さまざまな無線アプリケーションに有用です。対数アンプは、ダイオード検出器を基本とするコントローラに比べて測定範囲がきわめて広く、精度も優れています。-40℃～+85℃の全温度範囲で安定した性能が得られます。

3種類の入力電圧範囲を選択することができるため、外付けのアッテネータが不要で、PA制御ループの設計が簡単です。これらの対数アンプは電圧測定デバイスで、その標準信号範囲はMAX4000の場合-58dBV～-13dBV、MAX4001の場合-48dBV～-3dBV、MAX4002の場合-43dBV～+2dBVです。

MAX4000の入力信号は、2kΩ入力抵抗器と直列に5pFコンデンサを使用して内部でAC結合されています。このハイパス結合によって、16MHzの最低動作周波数(コーナー周波数)が設定され、入力信号源を直流的にグランドに接続することができます。MAX4001/MAX4002は、RF入力ポートに直列の外付け結合コンデンサが必要です。これらのPAコントローラでは、シャットダウンから復帰する際のパワーオン遅延が設けられており、約5µsの間OUTをローレベルに保ちグリッチのないコントローラ出力が得られます。

MAX4000/MAX4001/MAX4002ファミリは、8ピンµMAX®パッケージおよび8ピンチップスケールパッケージ(UCSP™)で提供されます。これらのデバイスは5.5V電源で5.9mAを消費し、電源遮断時の標準シャットダウン電流は13µAです。

アプリケーション

  • 携帯電話(TDMA、CDMA、GPRS、GSM)
  • ファイバモジュール用RSSI
  • トランスミッタパワー測定および制御
  • ワイヤレス端末機器用TSSI
MAX4000
2.5GHz、45dB RF検出コントローラ

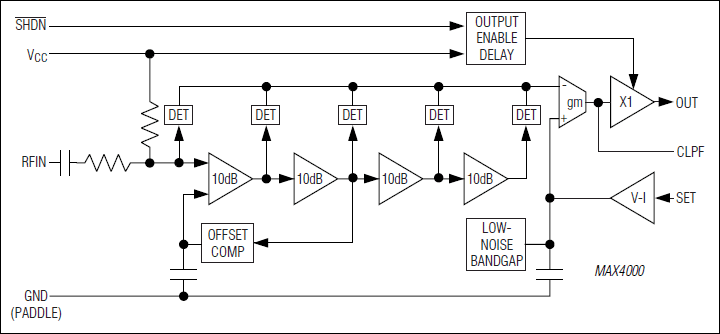

MAX4000、MAX4001、MAX4002：ファンクションダイアグラム
