製品概要
機能と利点
- 入力電圧範囲：1.7V～5.5V
- 出力電圧範囲：0.6V～5.3V
- 出力ノイズ：10.5µVRMS (10Hz～100kHz)
- 動作消費電流：365µA
- PSRR：70dB (10kHz時)
- 出力電流：500mA (max)
- DC精度：±1% (全負荷、ライン、および温度範囲)
- ドロップアウト：100mV (max、500mA負荷時、3.6VIN)
- シャットダウン消費電流：0.1µA以下
- 安定出力容量：2µF (min)
- 設定可能なソフトスタートレート
- 過電流および過熱保護
- 出力-入力逆電流保護
- アクティブローPOK出力
- MAX8902 (TDFN)とピンコンパチブル
- 2 x 3ピンWLP (1.22mm x 0.82mm、0.4mmピッチ)、または8ピンTDFNパッケージ(2mm x 2mm)
製品概要
低ノイズ、リニアレギュレータのMAX38902A/B/C/Dは、最大500mAの出力電流を供給し、出力ノイズは10Hz～100kHzの範囲でわずか10.5µVRMSです。これらのレギュレータは広い入力電圧範囲で±1%の出力精度を維持し、最大負荷時で必要な入力-出力ヘッドルームはわずか100mVです。無負荷時消費電流は、ドロップアウト電圧に関係なく365µAです。
MAX38902Aは1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V、および5Vの9つの、端子選択可能な出力電圧を備えています。MAX38902B/Cは、0.6V～5.3Vの範囲で抵抗によって調整可能な出力電圧を備えています。また、MAX38902BはアクティブローのPOK出力も備えています。
MAX38902Dは、0.7V～5Vの範囲で出荷時設定される出力電圧を備えています。すべてのバージョンで設定可能な出力ソフトスタートレート、出力過電流および熱過負荷保護を備えています。
MAX38902A/Bは8ピンTDFNパッケージで提供され、MAX38902C/Dはウェハレベルパッケージ(WLP) (2 x 3、0.4mm)で提供されます。
デザインソリューション：Modern Portable Devices Require a New Breed of LDOs ›
アプリケーション
- オーディオシステム
- 通信回路
- 高分解能データ収集システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

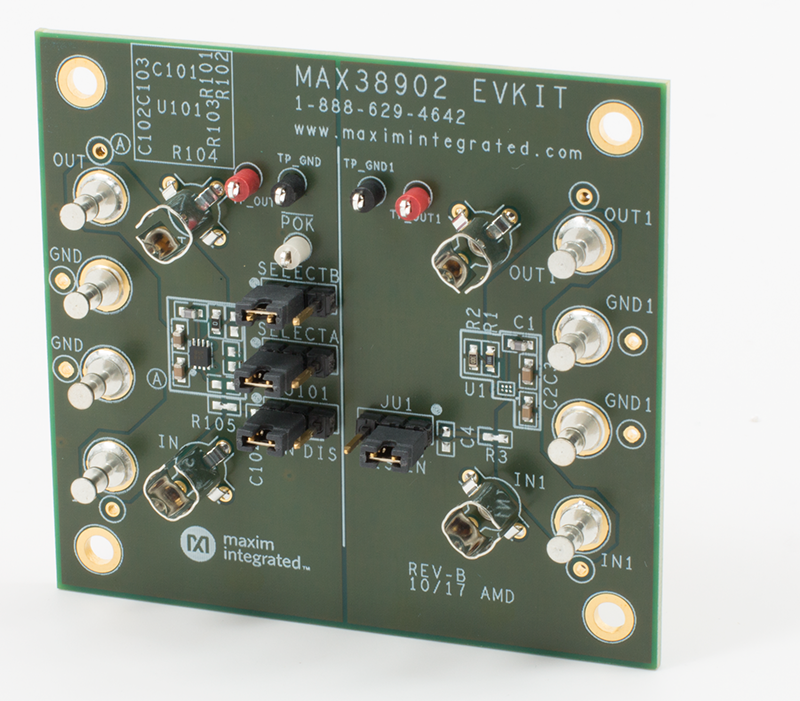

評価キット (2)
