MAX35104

ガス流量計SoC

すべて表示 showmore-icon

天然ガスメーター固有の要件に対応するよう設計された業界初の高集積SOC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.27
特長
  • 課金および漏れ検出用の高精度流量測定
    • 時間-デジタル精度:最小700ps (測定範囲:最大8ms)
    • 2チャネル:シングルストップチャネル
  • 高精度温度測定によって正確な流量計算が可能
    • 1つの2線式センサー:PT1000、PT500 RTD、およびサーミスタに対応
  • デバイスおよびシステム全体の低電力によってバッテリ寿命を最大化
    • 超低62µAのTOF測定および125nAのデューティサイクル温度測定
    • ランダマイザを備えたイベントタイミングモードによってホストµCのオーバーヘッドを低減しシステムの消費電力を最小化
    • 単一電源動作:2.3V~3.6V
  • 高集積ソリューションによって部品数を最小限に抑えBOMコストを削減
    • リアルタイムクロック内蔵
    • 小型40ピンTQFNパッケージ(5mm x 5mm)
    • 動作温度:-40℃~+85℃
  • 製品概要
    show more Icon

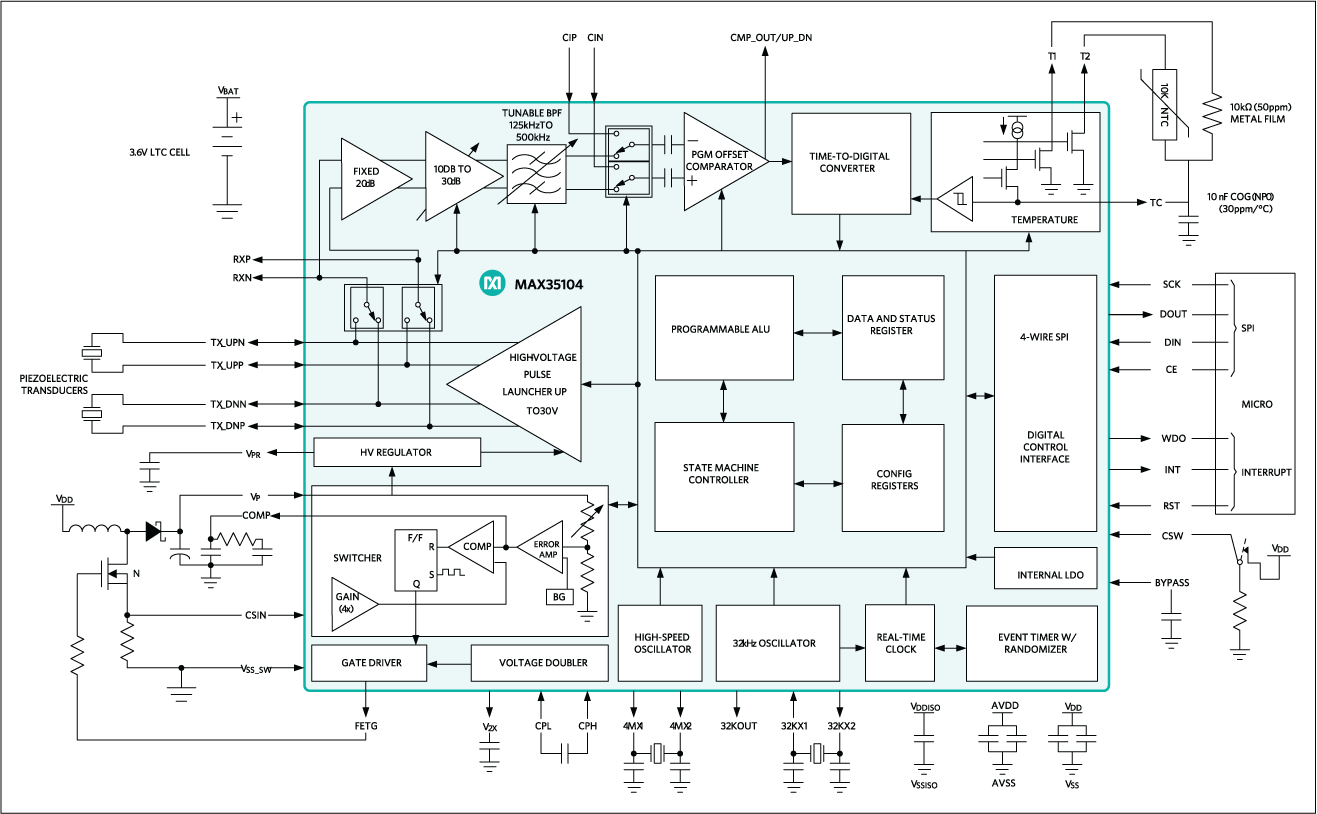

    MAX35104は、ガス流量計システムオンチップ(SoC)で、超音波ガスメーターおよび医療用ベンチレータ市場向けのアナログフロントエンドソリューションとして設計されています。このデバイスは、700psの計時精度および自動差分飛行時間(TOF)を備え、気体流量の計算の簡素化に寄与します。

    消費電力は利用可能な製品中最小で、超低62µAの飛行時間測定および125nAのデューティサイクル温度測定が可能です。ストップイネーブルウィンドウを備えたマルチヒット(波形当り最大6)機能によって、デバイスをアプリケーションに応じて微調整することができます。内蔵アナログスイッチ、設定可能な3段内蔵オペアンプチェーンアンプ、および超低入力オフセットのコンパレータによってアナログインタフェースと制御が提供されるため、最小限の電気BOMのソリューションが実現します。設定可能な高電圧(最大30V)パルス発信器は、最大19dBのトランスデューサ発信振幅調整を提供して、トランスデューサの経年劣化および温度、圧力、湿度の影響を補償します。早期エッジ検出によって、一貫した波形での測定が確保され、精度が大幅に向上し、誤った測定が排除されます。内蔵の算術論理ユニットはTOF差分測定および設定可能なレシーバヒット積算器を提供し、ホストマイクロプロセッサのアクセスを最小限に抑えます。温度測定用に、このデバイスは1つの2線式PT1000白金抵抗測温体(RTD)またはNTCサーミスタをサポートします。簡素な4線式SPIインタフェースによって、任意のマイクロコントローラから目的の測定用にデバイスを効果的に設定することができます。

    アプリケーション

    • 医療用ベンチレータ
    • 超音波ガスメーター

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$8.27

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    MAX35104ETL+
    • HTML
    • HTML
    MAX35104ETL+T
    • HTML
    • HTML
    評価用キット

    評価用キット 2

    MAX35104EVKIT

    MAX35104の評価キット

    zoom

    MAX35104EVKIT

    MAX35104の評価キット

    MAX35104の評価キット

    機能と利点

    • MAX35104の簡便な評価
    • 2つの圧電トランスデューサ接続および2つのRTD接続を提供
    • EVキットのハードウェアはオプションでUSB駆動(USBケーブル付属)
    • USB HIDインタフェース
    • Windows XP®およびWindows® 7対応ソフトウェア
    • RoHS準拠
    • 実証済みPCBレイアウト
    • 完全実装および試験済み

    製品の詳細

    MAX35104の評価キット(EVキット)は、超音波熱メーター、水道メーター、およびガスメーター用に設計された時間-デジタルコンバータのMAX35104の評価に必要なハードウェアおよびグラフィカルユーザーインタフェース(GUI)ソフトウェアを提供します。このEVキットには、MAX35104ETL+とともに、ICとの通信に必要なUSB-SPIインタフェースが実装されています。EVキットのUSB-SPIマスター部分と、EVキットのソフトウェアによって、デバイスの機能を迅速に実行する方法が提供されます。

    このEVキットはUSBによる給電が可能で、評価のセットアップが簡素化されますが、バッテリなどの外部電源によるシステムへの給電を可能にするためのバナナジャックも備えています。BNCコネクタが提供され、スプールボディに格納された圧電トランスデューサを迅速に接続することができます。ターミナルブロックコネクタが提供され、2つのリモート白金RTDを容易に接続することができます。

    アプリケーション

    • 医療用ベンチレータ
    • 超音波ガスメーター
    reference details image

    MAX35104EVKIT2

    MAX35104の評価キット

    zoom

    MAX35104EVKIT2

    MAX35104の評価キット

    MAX35104の評価キット

    機能と利点

    • エンベデッド環境でのMAX35104の評価が容易
    • 2つのAudiowell 200kHz超音波トランスデューサが付属
    • MAX32625MBED#ボードを介してArm® Mbed開発環境に対応

    製品の詳細

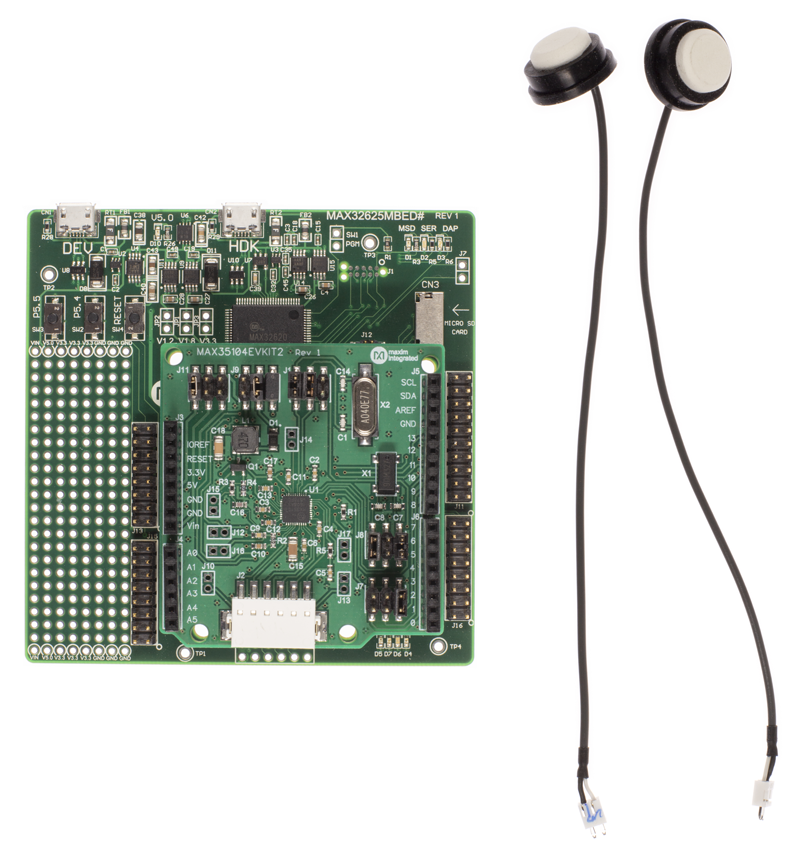

    MAX35104EVKIT2は、時間-デジタルコンバータのMAX35104を備えたArduino®対応シールドです。このボードは他のMAX35104EVKIT2との重ね合わせが可能で、多軸距離およびガス流量アプリケーションを実現することができます。
