MAX3270

155Mbps/622MbpsクロックリカバリおよびデータリタイミングIC、完全集積化位相/周波数検出付

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 155Mbpsおよび622Mbpsのクロック回復およびデータリタイミングのサポート
  • 完全集積位相/周波数検出器
  • 外部クロックに切換え可能
  • 100KのECL差動データおよびクロック入出力(I/O)
  • 出力監視機能によるロック検出機能
  • 外部リファレンスクロック不要

MAX3270は、155Mbpsおよび622MbpsのSDH/SONETやATMアプリケーション用の完全なクロック回復・データリタイミングICです。このICは、BellcoreおよびCCITTのジッタ公差仕様を満たし、エラーのないデータ回復を保証します。回復したクロックとデータは、完全集積位相ロックループ(PLL)によって位相合わせされます。また、PLL収集や入力データのロスを検出するために、出力周波数監視機能(FM)も備えています。

MAX3270はECL差動入力および出力インタフェースを備えているため、高周波環境でのノイズによる影響が小さくなっています。完全集積PLLは、集積位相周波数検出器を備えているため、外部リファレンスが不要です。

アプリケーション

  • 155Mbps (STM-1/OC-3)、SDH/SONET伝送システム
  • 155Mbps/622Mbps ATM/SONETアクセスノード
  • 622Mbps (STM-4/OC-12)、SDH/SONET伝送システム
  • アッド/ドロップマルチプレクサ
  • クロスコネクト
MAX3270
155Mbps/622MbpsクロックリカバリおよびデータリタイミングIC、完全集積化位相/周波数検出付

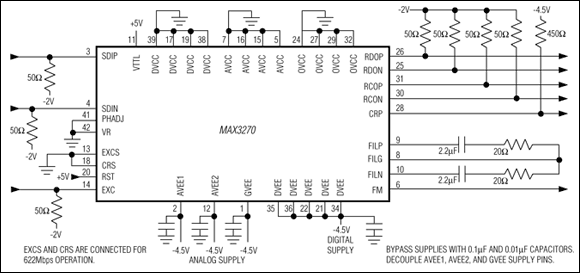

MAX3270：標準動作回路
