MAX32592
DeepCoverセキュアマイクロコントローラ、ARM926EJ-Sプロセッサコア内蔵
すべて表示
暗号化外部バスおよび高度物理セキュリティ内蔵、高性能、シングルチップセキュアマイクロコントローラ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 高性能CPUプラットフォームによって充実した機能を備えたOSを実現
- 16KBのデータキャッシュと32KBの命令キャッシュを備えたArm926EJ-S™プロセッサコア
- 4KBの命令TCM、4KBのデータTCM
- コア動作周波数：最大400MHz
- 多層AHBバスマトリックス：最大200MHz
- APBバスマトリックス：最大100MHz
- システムSRAM：384KB
- 柔軟なクロックプリスケーラ
- 設定可能な低電力モード
- セキュリティ機能によってシステムレベルの保護を容易に実現
- パブリック鍵(公開鍵)認証を備えたセキュアブートローダ
- 256ビットのフリップフロップベースの不揮発性AESキーストレージ
- AESユーザー暗号化可能NV SRAM：24KB
- ユーザープログラマブルOTP：2KB
- AES、DES、およびSHAハードウェアアクセラレータ
- RSA、DSA、およびECDSAに対応したモジュロ演算ハードウェアアクセラレータ(MAA)
- セキュアキーパッドコントローラ
- ハードウェアによる真の乱数生成器
- 動的フォルト検出を備えたダイシールド
- 独立したランダムな動的パターンを備えた6つの外部ダンパーセンサー
- 温度および電圧タンパーモニタ
- リアルタイム外部メモリ暗号化および完全性チェック
- 104ビットの固有シリアル番号(USN)
- 最適なペリフェラルミックスによってプラットフォームの拡張性を提供
- 外部メモリコントローラ(LPDDR400、SDRAM、SRAM、NORフラッシュ、NANDフラッシュ)
- ハードウェアECCを備えたNANDフラッシュコントローラ
- トランシーバを内蔵したUSB 2.0ホスト/デバイス
- 3つのUARTポート/1つのI2Cポート
- I2S機能を備えた3つのSPIポート
- 2つのISO 7816スマートカードインタフェース
- SD/SDHC/SDIOインタフェース
- 10/100MbpsイーサネットMACコントローラ
- PWM機能を備えた3つのタイマー
- 最大126の汎用入出力端子
- 2チャネル、10ビットADC
- STNおよびTFTディスプレイに対応するLCDコントローラ
- モノクロLCDコントローラ
- 16チャネルDMAコントローラ
- リアルタイムクロック
- 高度な割込みコントローラ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
DeepCover®エンベデッドセキュリティソリューションは、機密データを高度物理セキュリティの複数レイヤ下に秘匿し、可能な限り最もセキュアなキーストレージを提供します。

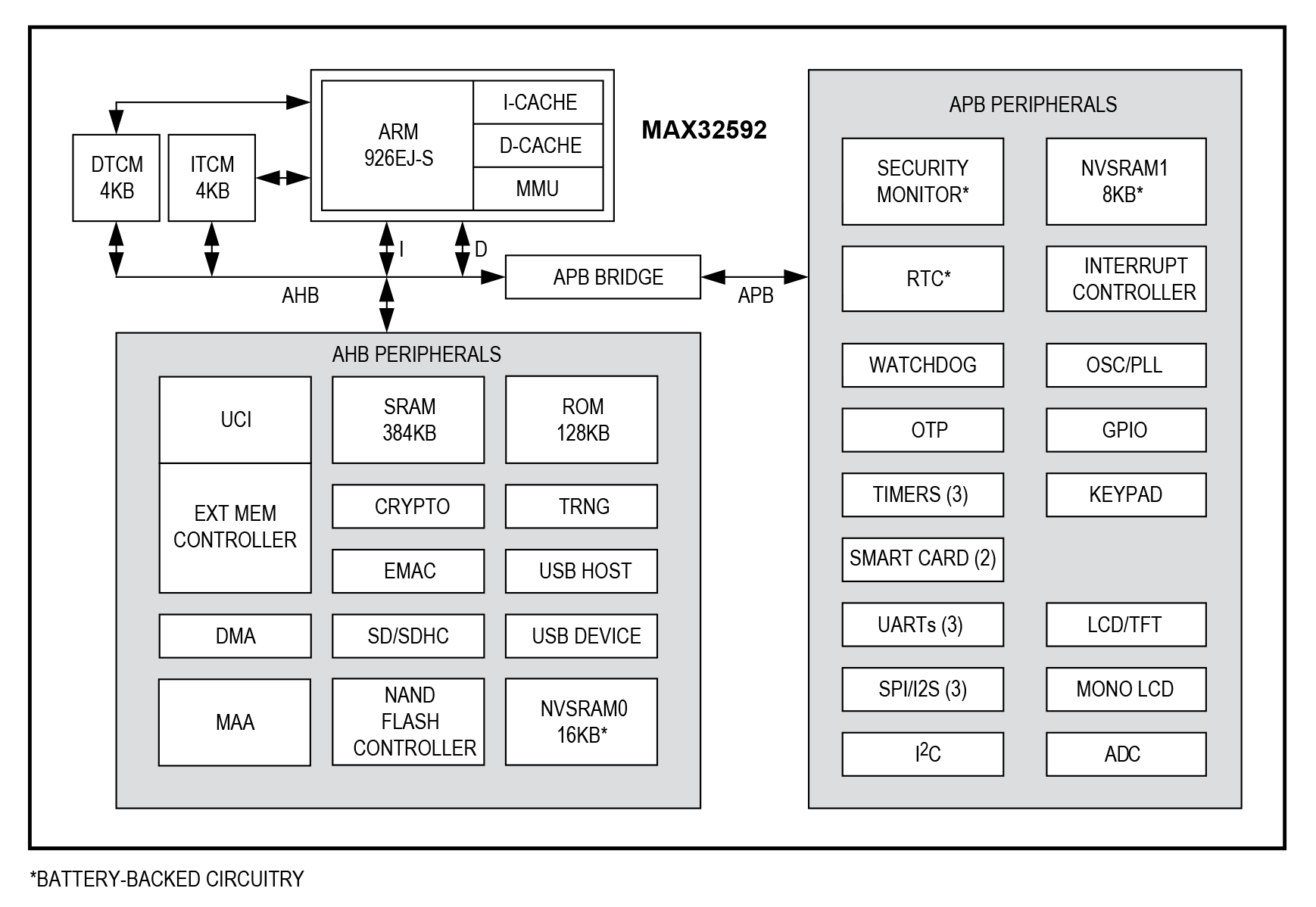

DeepCoverセキュアマイクロコントローラ(MAX32592)は、マルチメディア対応ポータブルEFT-POS端末などの次世代のトラステッド機器を構築するための、相互運用性、セキュリティ、およびコスト効率に優れたソリューションを提供します。MAX32592は、メモリマネージメントユニット(MMU)、32KBの命令キャッシュ、16KBのデータキャッシュ、4KBの命令TCM、4KBのデータTCM、384KBのシステムRAM、2KBのワンタイムプログラマブル(OTP)メモリ、128KBのブートROM、および24KBのバッテリバックアップされたSRAMを内蔵しています。MAX32592は、100Mbpsイーサネットなどの高速通信、大型カラーLCDディスプレイ、およびギガビットサイズのマスストレージデバイスを処理する場合に、チップ上の帯域幅を最大限に活用します。
ハードウェア暗号機能以外に、MAX32592は真の乱数発生器、バッテリバックアップRTC、不揮発性SRAM、およびリアルタイム環境/タンパー検出回路を備えているため、アプリケーション用にシステムレベルのセキュリティを容易に実現することができます。
このセキュアマイクロコントローラは、複数の通信インタフェースを内蔵しています。それぞれUSBトランシーバを備えた1つのUSBホストコントローラと1つのUSBデバイスコントローラ、2つのスマートカードコントローラ、3つのSPIポート、3つのUART、SD/SDHC/SDIOコントローラ、FIFOを備えたイーサネット10/100 MAC、およびI2Cバスも備えています。3つの内蔵タイマーはPWM出力の生成にも対応するため、外部デバイスを直接制御することが可能です。内蔵のセキュアキーパッドは、モバイルPOS端末のための統合ソリューションを提供します。さらに、プリンタのサポート用および汎用の2チャネル、10ビット ADCが提供されます。
アプリケーション
- ATMキーボード
- 認証
- 証明書
- 電子商取引
- 電子ゲーム
- EMVカードリーダ
- ペー・パー・プレイ
- PCI端末
- PINパッド
- セキュアアクセスコントロール
- セキュアデータストレージ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX32592-LNJ+ |
228-CSP_BGA-11X11X1.3
|
|
|
| MAX32592-LNS+ |
228-CSP_BGA-11X11X1.3
|
|
- MAX32592-LNJ+
- ピン／パッケージ図
-
228-CSP_BGA-11X11X1.3
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX32592-LNS+
- ピン／パッケージ図
-
228-CSP_BGA-11X11X1.3
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
評価用キット 1
MAX32591-EVK
MAX32591およびMAX32592の評価キット
機能と利点
- Arm926EJ-S™プロセッサコア：384MHz
- NANDフラッシュメモリ：2GB
- NORフラッシュメモリ：16MB
- LPDDR：128MB
- 2つのRS232インタフェース(UART0およびUART1)
- JTAGインタフェース
- セキュリティ自己消滅ジャンパ
- メイン発振器用の水晶：24MHz
- リアルタイムクロック(RTC)：32.768kHz
- タッチスクリーンを備えた480 × 272 24ビットカラーTFTディスプレイ
- エンベデッド2.0 USBホストおよびデバイス
- スマートカードおよびSAMカードインタフェース
- エンベデッド10/100イーサネットコントローラ
- エンベデッドSDカードインタフェース
- 4 × 4セキュアキーパッド
- オーディオ3.5mmステレオジャック
- ブザー
製品の詳細
MAX32591の評価キット(EVキット)は、Arm®ベースのMAX32591セキュアプロセッサを使用するポイントオブセール(POS)アプリケーション開発用の完全なハードウェアプラットフォームを提供します。
アプリケーション
- ATMキーボード
- 電子商取引
- EMVカードリーダ
- PCI端末
- PINパッド
