MAX31828
MAX31828
Info :
新規設計に推奨
Info :
新規設計に推奨
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$0.52
特長
- 設定済みアラームスレッショルドおよびヒステリシスを備えたスタンドアロン温度スイッチ
- アクティブハイ/アクティブロー/オープンドレインALARM出力
- 優れた温度精度
- ±1.75℃ (max、-45℃～+145℃)
- ±1℃ (max、-40℃～+125℃、12ビット)
- 外付け抵抗によって位置識別用のアドレスを選択
- 温度分解能は選択可能：8～12ビット
- 選択可能なタイムアウトによるバスロックアップの防止(デフォルトでイネーブル)
- I2CおよびSMBus対応
- ユーザー定義のアラーム設定
- 選択可能なPECによって高信頼性の通信を実現
- バス速度：最大1MHz
- 電源電圧：+1.6V～+3.6V
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX31827は±1℃精度(-40℃～+125℃、12ビット)のローカル温度スイッチおよびセンサーで、I2C/SMBusインタフェースを備えています。小型6ピンウェハレベルパッケージ(WLP)と高精度の組み合わせによって、この温度センサー/スイッチは広範囲のアプリケーションに最適です。このデバイスは、設定済みスレッショルドを備えた温度スイッチおよび/またはI2Cインタフェースを備えた温度センサーとして使用することができます。個別の温度スイッチとして動作させる場合、I2Cインタフェースを使用する必要はありません。これによって、ハードウェアで実装された過熱保護を必要とし、再設定や通常動作時のソフトウェア/ファームウェアの使用が不要なシステムでこのデバイスを使用することが可能です。
ワンタイムプログラマブル(OTP) ALARM機能によって、消費電力が課題となるシステムの安全機構としてこのデバイスを使用することが可能です。
I2C/SMBus対応シリアルインタフェースは標準の書込みおよび読取りコマンドを受け付け、温度データの読取りおよびセンサーの動作の設定を行います。クロックが30ms (公称)以上にわたってローの場合、バスタイムアウトによってインタフェースがリセットされます。パケットエラーチェック(PEC)は、この機能に対応するマスターとともに使用する場合に通信エラーの防止に役立ちます。
MAX31827は6ピンWLPで提供され、-45℃～+145℃の温度範囲にわたって動作します。
アプリケーション
- バッテリ駆動機器
- データ通信機器
- ハンドヘルド電子機器
- 産業用機器
- サーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$0.52
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 2
デバイス・ドライバ 1
ビデオ
1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX31828ANTABRPF+ |
6-WLCSP-N/A
|
|
|
| MAX31828ANTABRPF+T |
6-WLCSP-N/A
|
|
- MAX31828ANTABRPF+
- ピン／パッケージ図
-
6-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX31828ANTABRPF+T
- ピン／パッケージ図
-
6-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェア 1
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
コンパニオン製品 1
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
1-Wire温度センサー1 |
||||
|
新規設計に推奨 |
1-Wire®温度センサー、±1℃精度 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2

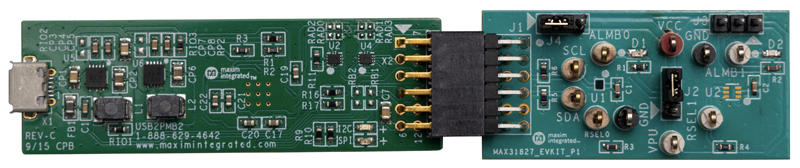

MAX31827EVKIT
MAX31827/MAX31828/MAX31829の評価システム
MAX31827/MAX31828/MAX31829の評価システム
製品の詳細
MAX31827の評価システム(EVシステム)は、ハードウェア選択可能なアドレスおよびアラームを備えたI2C温度スイッチおよびセンサーのMAX31827を実証します。このEVシステムには、MAX31827の評価キット(EVキット)およびUSB2PMB2モジュールが含まれています。Windows® 7/8/8.1/10対応ソフトウェアは、MAX31827/8/9の機能を実証する使いやすいインタフェースを提供します。MAX31827のEVキットには、6ピンWLPのMAX31827ANTABRPF+が実装されています。
アプリケーション
- バッテリ駆動機器
- データ通信機器
- ハンドヘルド電子機器
- 産業用機器
- サーバ
資料

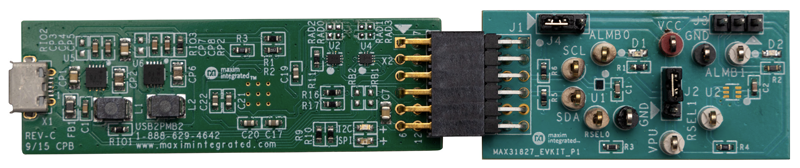

MAX31827EVSYS1
MAX31827/MAX31828/MAX31829の評価システム
MAX31827/MAX31828/MAX31829の評価システム
製品の詳細
MAX31827の評価システム(EVシステム)は、ハードウェア選択可能なアドレスおよびアラームを備えたI2C温度スイッチおよびセンサーのMAX31827を実証します。このEVシステムには、MAX31827の評価キット(EVキット)およびUSB2PMB2モジュールが含まれています。Windows® 7/8/8.1/10対応ソフトウェアは、MAX31827/8/9の機能を実証する使いやすいインタフェースを提供します。MAX31827のEVキットには、6ピンWLPのMAX31827ANTABRPF+が実装されています。
アプリケーション
- バッテリ駆動機器
- データ通信機器
- ハンドヘルド電子機器
- 産業用機器
- サーバ
