MAX31342

低電流、リアルタイムクロック、I2Cインタフェース内蔵

すべて表示 showmore-icon

WLPに封止された世界最小のRTC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.57
特長
  • バッテリ寿命を延長
    • タイムキーピング電流:150nA
    • CL = 6pFおよび最大100kΩのESRを備えた広範囲の外部水晶に対応し、消費電流を最小化
  • 柔軟な設定自由度を提供
    • クロック監視用の設定可能な方形波出力
  • 基板スペースの削減
    • 水晶発振器用の負荷コンデンサ内蔵
    • 8ピンWLP (1mm × 2mm、0.5mmピッチ)
  • 付加価値機能によって使用が容易
    • 動作電圧範囲:+1.6V~+3.6V
    • リピート機能を備えたカウントダウンタイマ
  • 保護を内蔵
    • パワーオンリセットによるデフォルト設定
    • バスタイムアウトによってロックアップのない動作を実現
製品概要
show more Icon

低電流、リアルタイムクロック(RTC)のMAX31342は、超低タイムキーピング電流を提供するタイムキーピングデバイスで、電源からの寿命の延長を可能にします。MAX31342は6pFの高ESR水晶に対応するため、デバイスに使用可能な水晶の選択肢が広がります。このデバイスには、I2Cシリアルインタフェースを介してアクセスします。内蔵のパワーオンリセット機能によって、起動時に必ずデフォルトのレジスタ状態になることが確保されます。

その他の機能として、2つの時刻アラーム、割込み出力、設定可能な方形波出力、およびシリアルバスタイムアウト機構があります。クロック/カレンダーは、秒、分、時、曜日、日、月、および年の情報を提供します。月の最後の日付は、うるう年の補正を含めて、31日より少ない月について自動的に調整されます。このクロックは、24時間モードで動作します。また、MAX31342は同期用の入力も備えています。リファレンスクロック(たとえば、32kHz、50Hz/60Hz電力線、GPS 1PPSなど)がCLKIN端子に印加され、外部クロック入力イネーブルビット(ECLK)が1に設定されている場合、MAX31342 RTCは外部クロックに周波数ロックされ、クロック精度は外部ソースによって決まります。

このデバイスは鉛(Pb)フリー/RoHS準拠、8ピンウェハレベルパッケージ(WLP) (1mm × 2mm、0.5mmピッチ)で提供されます。このデバイスは-40℃~+85℃の拡張温度範囲に対応します。

アプリケーション

  • 医療用
  • ポイントオブセール(PoS)
  • ポータブルオーディオ
  • ポータブル機器
  • パワーメータ
  • テレマティクス
  • ウェアラブル

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31342EWA+
  • HTML
  • HTML
MAX31342EWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX31342SHLD

MAX31342の評価キット

zoom

MAX31342SHLD

MAX31342の評価キット

MAX31342の評価キット

機能と利点

  • MAX31342の簡便な評価
  • 単一電源動作:+1.6V~3.6V
  • 実証済みPCBレイアウト
  • Mbed/Arduinoプラットフォーム対応
  • 完全実装および試験済み

製品の詳細

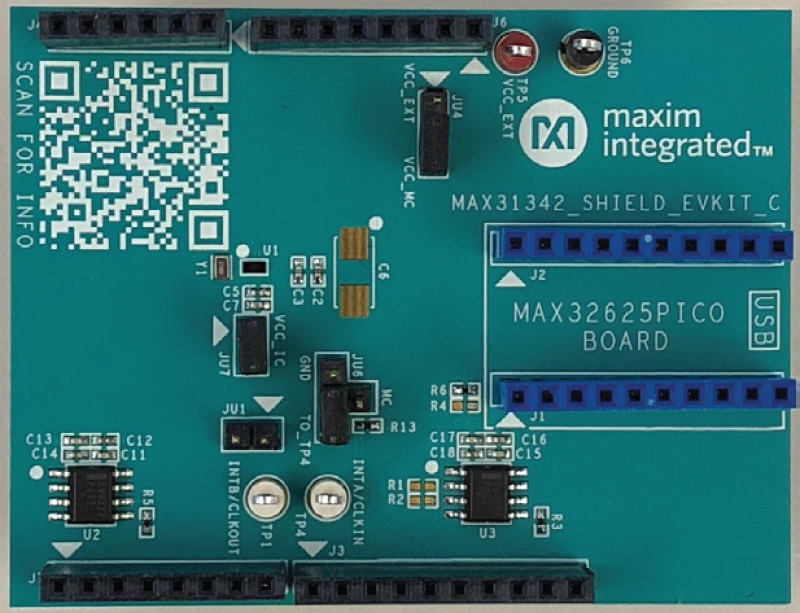

MAX31342シールドは、I2Cインタフェースを備えた低電流、リアルタイムクロック(RTC)のMAX31342を評価するための完全実装および試験済みPCBです。このシールドは単一電源(USBまたは外部電源)で動作し、ボード上の水晶は32.768kHzのクロック信号を提供します。このデバイスには、I2Cシリアルインタフェースを介してアクセスします。

MAX31342シールドは、MAX31342の評価に必要なハードウェアおよびソフトウェアグラフィカルユーザーインタフェース(GUI)を提供します。このシールドにはMAX31342EWA+Tが実装されています。このシールドは、MAX32625PICOボードおよびmicro-USBケーブルを介してPCに接続します。

アプリケーション

  • 医療用
  • ポイントオブセール(PoS)
  • ポータブルオーディオ
  • ポータブル機器
  • パワーメータ
  • テレマティクス
  • ウェアラブル
