MAX31341C

低電流、リアルタイムクロック、I2Cインタフェースおよびパワーマネージメント内蔵

すべて表示 showmore-icon

業界最小のRTC、超低タイムキーピング電流

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示
IBISモデル MAX31341C IBIS Model Download 2.63MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • バッテリ寿命を延長
    • タイムキーピング電流：180nA
    • CL = 6pFおよび最大100kΩのESRを備えた広範囲の外部水晶に対応し、消費電流を最小化
    • 外部スーパーキャパシタまたは充電式バッテリ用のトリクルチャージャ
  • 柔軟な設定自由度を提供
    • シュミットトリガ入力によって割込みをトリガ
    • 調整可能なスレッショルドを備えた1つのアナログ入力によって割込みをトリガ
    • クロック監視用の設定可能な方形波出力
  • 基板スペースを節約
    • 水晶発振器用の負荷コンデンサ内蔵
    • 12ピンWLP (2mm × 1.5mm、0.5mmピッチ)
    • 10ピンTDFN (3mm × 3mm)
  • 付加価値機能によって使用が容易
    • 動作電圧範囲：+1.6V～+3.6V
    • リピートおよびポーズ機能を備えたカウントダウンタイマ
    • ユーザーデータストレージ用の64バイトRAM
  • 保護内蔵
    • パワーオンリセットによるデフォルト設定
    • 電源障害時にバックアップバッテリまたはスーパーキャパシタへの自動切り替え
    • バスタイムアウトによってロックアップのない動作を実現
製品概要
show more Icon

低電流、リアルタイムクロック(RTC)のMAX31341B/MAX31341Cは、nAレベルのタイムキーピング電流を提供し、バッテリ寿命を延長するタイムキーピングデバイスです。MAX31341B/MAX31341Cは6pFの高ESR水晶に対応するため、デバイスに使用可能な水晶の選択肢が広がります。このデバイスには、I2Cシリアルインタフェースを介してアクセスします。このデバイスは、1つのデジタルシュミットトリガ入力および1つの設定可能なスレッショルドアナログ入力を備えています。このデバイスはデジタル入力(D1)の立下りまたは立上りエッジで、またはアナログ入力(AIN)電圧が設定されたスレッショルドをいずれかの方向に超えたときに割込み出力を生成します。内蔵のパワーオンリセット機能によって、起動時に必ずデフォルトのレジスタ状態になることが確保されます。

その他の機能として、2つの時刻アラーム、割込み出力、設定可能な方形波出力、シリアルバスタイムアウト機構、およびユーザーデータストレージ用の64バイト RAMがあります。クロック/カレンダーは、秒、分、時、曜日、日、月、および年の情報を提供します。月の最後の日付は、うるう年の補正を含めて、31日より少ない月について自動的に調整されます。クロックは、24時間モードで動作します。また、MAX31341B/MAX31341Cは同期用の入力も備えています。リファレンスクロック(たとえば、32kHz、50Hz/60Hz電力線、GPS 1PPSなど)がCLKIN端子に印加され、外部クロック入力イネーブルビット(ECLK)が1に設定されている場合、MAX31341B/MAX31341C RTCは外部クロックに周波数ロックされ、クロック精度は外部ソースによって決まります。

このデバイスは鉛(Pb)フリー/RoHS準拠、12ピンWLP (2mm × 1.5mm、0.5mmピッチ)および10ピンTDFN (3mm × 3mm)で提供されます。このデバイスは-40℃～+85℃の拡張温度範囲に対応します。

デザインソリューション：Give Your Wearable’s Micro Some Quality Sleep Time ›

携帯アプリ

アプリケーション

  • 医療用
  • ポイントオブセール(PoS)
  • ポータブルオーディオ
  • ポータブル機器
  • テレマティクス
  • ウェアラブル
Show More Arrow image
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示
IBISモデル MAX31341C IBIS Model Download 2.63MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX31341C

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • デザイン・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 06/26/2020
English

MAX31341B-MAX31341C: Low-Current, Real-Time Clock with I2C Interface and Power Management Data Sheet (Rev.4)

PDFファイルを開く

redirect
736.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 10/21/2020
English
UG-7353: MAX31341 RTC Shield Software User Guide redirect icon

353.00K

download

PDFをダウンロード

デザイン・ノート

1

PDF Vector

HTML

更新 05/22/2020
English
Guidelines on the Effects of Parasitic Capacitance on Clock Accuracy Due to Board Layout redirect icon

技術記事

2

PDF Vector

HTML

更新 03/16/2021
English
How to Maximize Battery Life Of Your Portable Device redirect icon

PDF Vector

HTML

更新 03/16/2021
日本語
携帯型機器のバックアップ電源を利用するリアルタイム・クロック回路、その動作時間を最大化するには？ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 4
show more Icon

データシート 1

MAX31341B-MAX31341C: Low-Current, Real-Time Clock with I2C Interface and Power Management Data Sheet (Rev.4)

ユーザ・ガイド 1

UG-7353: MAX31341 RTC Shield Software User Guide

デザイン・ノート 1

Guidelines on the Effects of Parasitic Capacitance on Clock Accuracy Due to Board Layout

技術記事 1

携帯型機器のバックアップ電源を利用するリアルタイム・クロック回路、その動作時間を最大化するには？

ビデオ

1

Thumbnail Image

ビデオ

2022-10-04

04:03

Introduction to the MAX31341B MAX31341C Low-Current, Real-Time Clock with I2C Interface and Power Management

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31341CETB+ 10-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX31341CETB+T 10-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

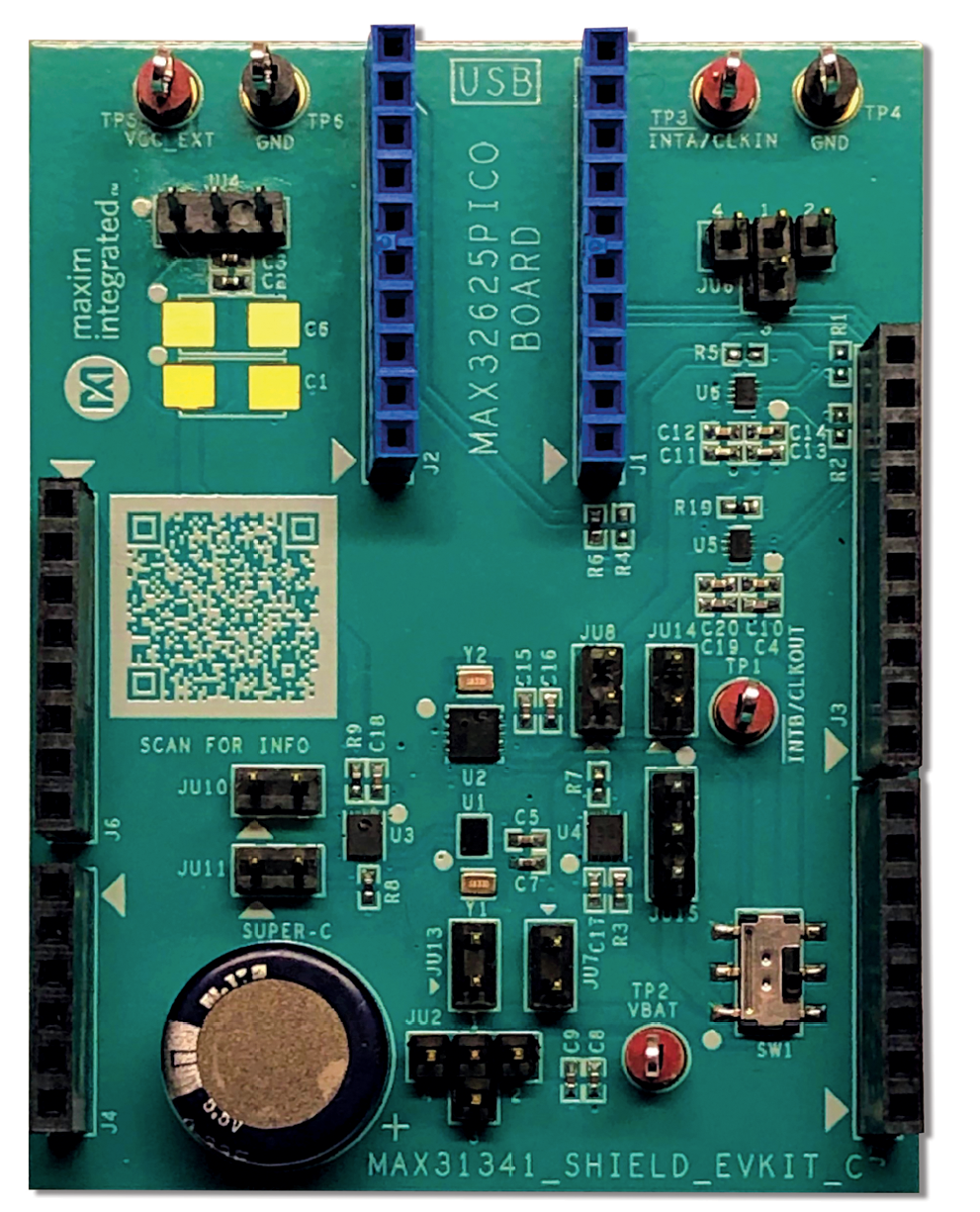

MAX31341SHLD

MAX31341B/MAX31341Cの評価キット

zoom

MAX31341SHLD

MAX31341B/MAX31341Cの評価キット

download icon

ダウンロード

 print icon

印刷
MAX31341SHLD
MAX31341B/MAX31341Cの評価キット

機能と利点

  • MAX31341BおよびMAX31341Cの簡便な評価
  • 単一電源動作：+1.6V～3.6V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX31341シールド評価キット(EVキット)は、I2Cインタフェースおよびパワーマネージメントを内蔵した低コスト、超高精度、リアルタイムクロック(RTC)のMAX31341BおよびMAX31341Cを評価するための完全実装および試験済みPCBです。このEVキットは単一電源(USBまたは外部電源)で動作し、ボード上の水晶は32.768kHzのクロック信号を提供します。このデバイスには、MAX32625PICOボードによって提供されるI2Cシリアルインタフェースを介してPCのUSBポートからアクセスします。

MAX31341シールドEVキットは、MAX31341BおよびMAX31341Cの評価に必要なハードウェアおよびソフトウェアユーザーインタフェース(GUI)を提供します。このEVキットにはMAX31341BおよびMAX31341Cが実装されています。このEVキットは、MAX32625 PICOボードおよびMicro USBケーブルを介してPCに接続します。

アプリケーション

  • 医療用
  • ポイントオブセール(PoS)
  • ポータブルオーディオ
  • ポータブル機器
  • テレマティクス
  • ウェアラブル

資料

pdf icon

PDF

UG-7353: MAX31341 RTC Shield Software User Guide Download

353.00K

すべて表示 Arrow image
reference details image

MAX31341EVKIT

MAX31341B/MAX31341Cの評価キット

zoom

MAX31341EVKIT

MAX31341B/MAX31341Cの評価キット

download icon

ダウンロード

 print icon

印刷
MAX31341EVKIT
MAX31341B/MAX31341Cの評価キット

機能と利点

  • MAX31341BおよびMAX31341Cの簡便な評価
  • 単一電源動作：+1.6V～3.6V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX31341シールド評価キット(EVキット)は、I2Cインタフェースおよびパワーマネージメントを内蔵した低コスト、超高精度、リアルタイムクロック(RTC)のMAX31341BおよびMAX31341Cを評価するための完全実装および試験済みPCBです。このEVキットは単一電源(USBまたは外部電源)で動作し、ボード上の水晶は32.768kHzのクロック信号を提供します。このデバイスには、MAX32625PICOボードによって提供されるI2Cシリアルインタフェースを介してPCのUSBポートからアクセスします。

MAX31341シールドEVキットは、MAX31341BおよびMAX31341Cの評価に必要なハードウェアおよびソフトウェアユーザーインタフェース(GUI)を提供します。このEVキットにはMAX31341BおよびMAX31341Cが実装されています。このEVキットは、MAX32625 PICOボードおよびMicro USBケーブルを介してPCに接続します。

アプリケーション

  • 医療用
  • ポイントオブセール(PoS)
  • ポータブルオーディオ
  • ポータブル機器
  • テレマティクス
  • ウェアラブル

資料

pdf icon

ZIP

MAX31341EVKIT Gerber Files - Design Files Download

157.61K

すべて表示 Arrow image

評価用キット2

evaluation kit item images

MAX31341SHLD

MAX31341B/MAX31341Cの評価キット
evaluation kit item images

MAX31341EVKIT

MAX31341B/MAX31341Cの評価キット
