製品概要
機能と利点
- フィルタ設計用ソフトウェア入手可能
- マイクロプロセッサ・インタフェース
- 64ステップ中心周波数制御
- 128ステップQ制御
- 独立したQとf0のプログラミング
- クロック/f0比の保証値-1% (Aグレード)
- 75kHzのf0レンジ(MAX262)
- +5V単一電源および±5V動作
製品概要

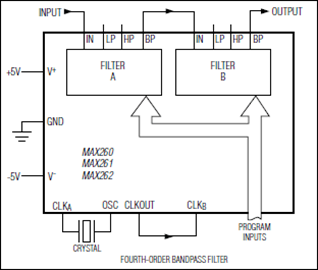

CMOSデュアル2次ユニバーサルスイッチトキャパシタ・アクティブフィルタのMAX260/MAX261/MAX262によって、高精度なフィルタ機能が可能です。様々なタイプのバンドパス、ローパス、ハイパス、ノッチ、およびオールパスなどの構成を、外付け部品なしで実現することができます。各製品には中心周波数、Q、およびフィルタ動作モードがプログラム制御で設定される2次フィルタが2つ含まれています。
6ビットのf0プログラム入力とクロック入力でフィルタの中心周波数やコーナー周波数を他のフィルタパラメータに影響することなく決定します。 フィルタのQも独立してプログラムされます。2つの内部フィルタは別々のクロック入力を持ち、水晶、RCネットワーク、または外部クロック発生器のいずれでも動作します。
MAX260はオフセットおよびDC特性がMAX261およびMAX262よりも優れており、中心周波数(f0)のレンジは7.5kHzです。MAX261の中心周波数レンジは57kHzで、MAX262の中心周波数レンジはクロックとf0の比を下げることによって140kHzまで拡張されています。これらの製品は、民生用、拡張、および軍用温度範囲の、24ピンDIPおよび小型パッケージで提供されています。
アプリケーション
- µPで調整されるフィルタ
- 適応型フィルタ
- アンチエイリアシングフィルタ
- デジタル信号処理(DSP)
- 位相ロックループ(PLL)
- 信号分析
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX262 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX262AENG+ | 材料宣誓書（MD） | 信頼性データ | 24-PDIP-300_MIL | |
| MAX262AEWG+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Wide (0.3in) | |
| MAX262BCNG+ | 材料宣誓書（MD） | 信頼性データ | 24-PDIP-300_MIL | |
| MAX262BCWG+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Wide (0.3in) | |
| MAX262BCWG+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Wide (0.3in) | |
| MAX262BENG+ | 材料宣誓書（MD） | 信頼性データ | 24-PDIP-300_MIL | |
| MAX262BEWG+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Wide (0.3in) | |
| ウェハ・ファブリケーション・データ | MAX262 Reliability Data |
