MAX25603

新規設計に推奨

車載4スイッチ昇降圧LEDコントローラ、コンビネーションヘッドライト用

車載シームレス高電圧バックブーストデュアルストリングLEDドライバ、95%以上の効率

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 車載対応：AEC-Q100認定
  • 高集積によって高輝度LEDドライバの部品数を最小化、スペースを節約しコストを削減
    • 広い入力電圧範囲：5V～60V
    • Hブリッジ単一インダクタ昇降圧アーキテクチャ
    • 過渡時の高速LED電流制限を内蔵
    • 時分割のデュアルストリングアプリケーションに最適
    • EPパッドを備えた28ピンTSSOPパッケージ
  • 完全な機能を備えたデュアルストリングドライバ
    • 両方のチャンネル(EN1およびEN2)のアナログおよびPWM調光
    • アナログ・デバイセズ独自の制御アーキテクチャによってデュアルストリングモードでのLED電流スパイクおよびスパイク時間を制限
    • スペクトラム拡散によってフリッカーのないPWM調光を実現
    • デュアルpMOS調光 FETゲートドライバ内蔵
  • 保護機能および広い温度範囲によってシステムの信頼性を向上
    • 短絡、過電圧、および過熱保護
    • 高速LED電流制限および入力電流リミッタ
  • 動作ジャンクション温度範囲：-40℃～+150℃

MAX25603は、同期整流式4スイッチ昇降圧LEDドライバコントローラで、多機能車載コンビネーションヘッドライトに最適です。このコントローラは、0V～60VのLEDストリング電圧用にLED電流を安定化します。MAX25603は、同期整流を備えた効率的な昇降圧LEDドライバを必要とするアプリケーション用のシームレスな昇降圧LEDドライバとして使用可能です。MAX25603は、PWM調光機能を備えた電流ソースを必要とする高出力アプリケーションに最適です。

このデバイスは、入力と出力電圧の比に応じて、降圧、昇圧、および昇降圧モード間のシームレスな遷移を提供します。MAX25603は、車載、産業用、およびその他のLED照明アプリケーションのLEDドライバアプリケーションに最適です。フォルトフラグは、オープンLEDまたはサーマルシャットダウン状態を示します。このデバイスはアナログ・デバイセズ独自の平均電流モード制御方式を使用し、調整可能な200kHz～440kHzの固定周波数動作が可能です。さらに、±6%の三角波スペクトラム拡散が内部で発振器に付加され、EMI性能が向上します。MAX25603は、デュアルストリングアプリケーションでアナログとデジタル両方のPWM調光を時分割で提供します。単一のデバイスを使用して、自動車のフロントヘッドランプ内の昼間走行灯(DRL)、ポジションライト、ハイビーム、ロービームに給電することが可能です。MAX25603は、LED電流の高速な立上りおよび立下りエッジを必要とするPWM調光アプリケーション用に、2つのハイサイドpMOSドライバを内蔵しています。また、このデバイスは堅牢な出力のオープンおよび短絡保護も備え、AEC認定済みで、車載アプリケーションに最適です。

MAX25603は、アナログ・デバイセズ独自のアーキテクチャを使用して、時分割モードのデュアルストリングアプリケーションの切り替え時にLED電流のオーバーシュートおよびオーバーシュート時間を制限します。時分割モードのマルチストリングアプリケーションでは、アナログ・デバイセズ独自の制御方式によってストリング間の切り替え時のLED電流のオーバーシュートが最小限に抑えられます。

アプリケーション

  • コンビネーション車載ヘッドライト
MAX25603
車載4スイッチ昇降圧LEDコントローラ、コンビネーションヘッドライト用
MAX25603：簡易アプリケーションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LED ドライバ IC 1
MAX25600
新規設計に推奨 同期整流高電圧4スイッチバックブーストLEDコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
MAX25603EVKIT

MAX25603の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：5V～60V
  • コンビネーション・ヘッドライトおよびマルチストリング、タイムシェアリング・アプリケーションでの使用を実証
  • アナログおよびデジタル調光制御
  • 入力電流制限
  • LED電流クランプ機能
  • 出力放電による過渡時間の短縮
  • LED短絡および断線保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX25603の評価用キット(EVキット)は、車載高電圧、高輝度LED昇降圧コントローラのMAX25603を評価するための実証済みデザインを提供します。このEVキットは5V～60VのDC電源電圧で動作します。このEVキットは最大1Aを1～15のLEDからなる1つまたは2つのストリングに供給するように設定されています。各ストリングの合計電圧は0V～60Vの範囲で変化します。LEDストリングのアノードはLED1+またはLED2+ピンに接続し、カソードはGNDピンに接続します。シャントFETが提供され、クリアランス・ランプ(CLL)、ロー・ビーム(LB)、およびハイ・ビーム(HB)のすべてを1つのLEDストリングに収容可能なコンビネーション・ヘッドライトをエミュレートできます。LEDストリングの適切な区間の両端を短絡させることにより、それぞれを個別にオンまたはオフにすることができます。

アプリケーション

  • コンビネーション車載ヘッドライト
MAX25603EVKIT
MAX25603の評価用キット

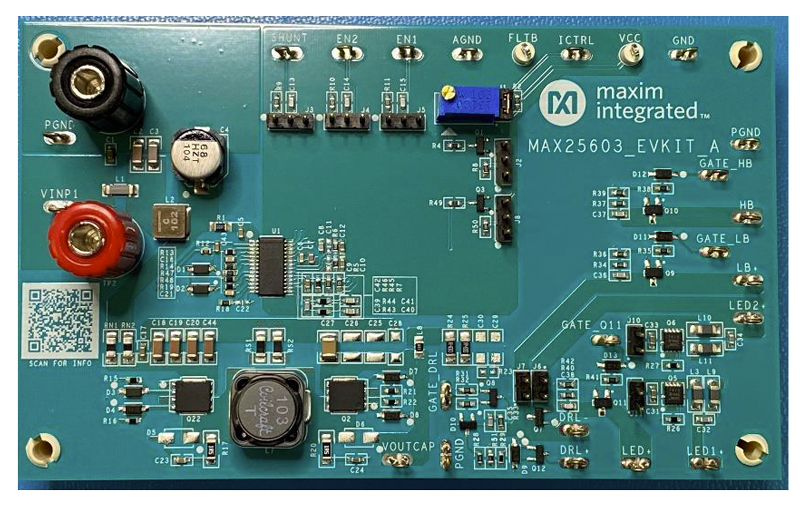

MAX25603EVKIT：ボード写真
