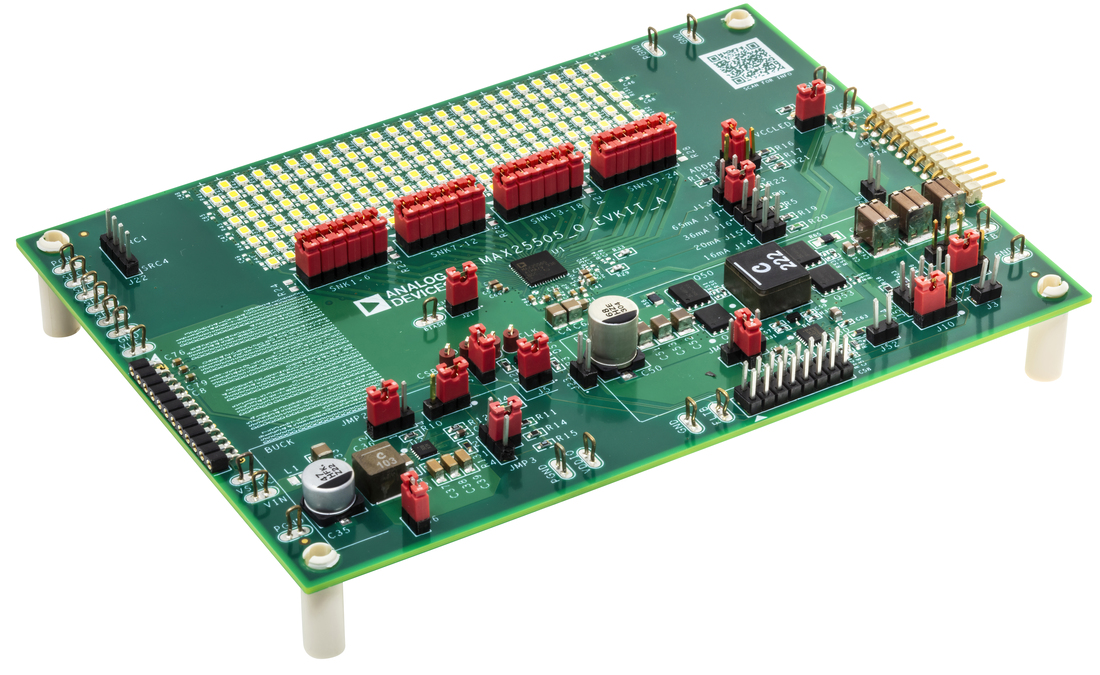

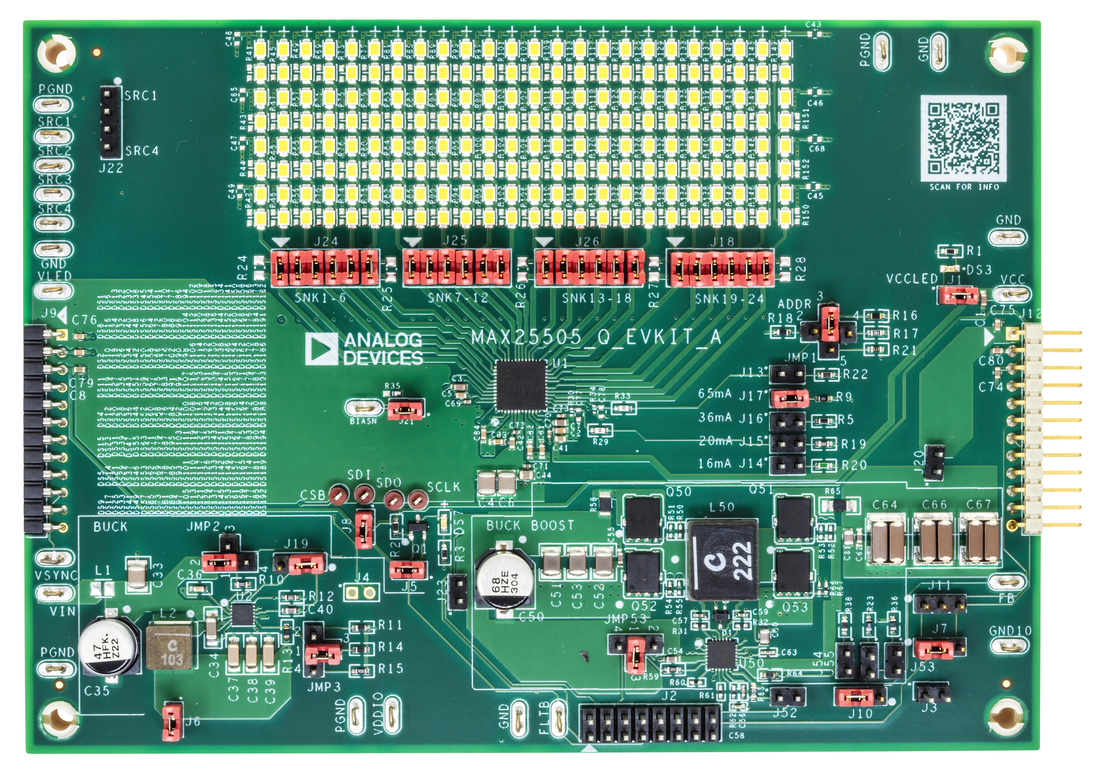

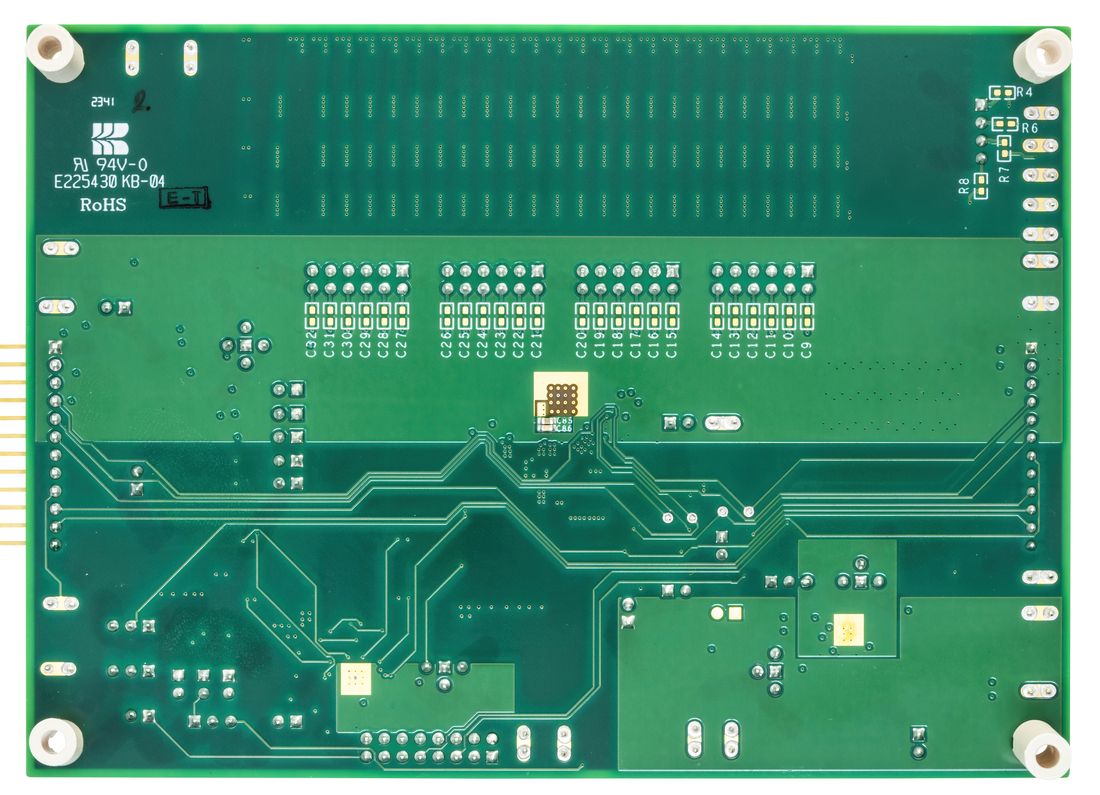

MAX25505

4 x 24 Automotive LED Matrix Drivers with ASIL Features

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
IBISモデル MAX25505 IBIS Model Download 1.19 MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$3.50
特長
  • Flexible Configuration
    • Programmable Multiplex Ratio Between 4:1 and 1:1
    • Integrated Column Drivers
    • Programmable Dither for Enhanced Resolution
    • Optional Individual Programmable Delays
    • Optional Pseudorandom Spread Spectrum on Each Output
  • 24 Row Drivers
    • Up to 65mA Peak Output Current
    • Very Narrow Minimum Current Pulse for Maximum Dimming Ratio
    • Optional Ghosting Elimination
  • Extensive Diagnostics Supporting ASIL B
    • Shorted or Open LEDs
    • Programmable VLED Overvoltage Detection with Flag
    • Adjacent SNK_ to SNK_ Short Detection
    • Shorted SNK_ or SRC_ to GND
    • ISET Out of Range
    • Internal Clock Out-of-Range Detection
    • Bandgap Reference Out-of-Range
    • CRC on Internal Memory Contents
    • Undervoltage/Overvoltage Detection on AllSupplies
    • Thermal Warning/Shutdown
  • FB Output to Control External DC-DC Converter
  • SPI Interface Optionally with CRC (MAX25505)
  • VSYNC Synchronization Input (ProgrammableActive-High/Low)
  • 48-Lead TQFN and TSSOP Packages
  • AEC-Q100 Grade 1Ordering
製品概要
show more Icon

The MAX25504/MAX25505 are 4 x 24-channel modular matrix drivers. The integrated current outputs can sink up to 65mA LED current each. The source drive pins provide current to the columns of the matrix on a multiplexed basis. Device power comes from an external 3.3V or 5V supply, while the LED current-sink outputs can operate at up to 14V.

A feedback output pin (FB) is provided to control an external DC-DC converter so that voltage headroom can be optimized and the overall system power dissipation reduced.

The devices are highly flexible due to their programmability using the SPI interface. Among the programmable parameters are the LED current, individual PWM settings, and multiplex ratio.

The devices feature a high-speed interface for controlling up to 16 devices in a daisy-chain configuration. In addition, they include multiple diagnostic features to aid in the building of ASIL B systems.

The MAX25504/MAX25505 are available in TQFN and TSSOP packages and operate in the -40°C to +125°C temperature range.

APPLICATIONS

  • Central Information Displays
  • Instrument Clusters
  • Interior Lighting
  • Exterior Rear Lighting
