MAX25203E

新規設計に推奨

Dual-Phase Synchronous Boost Controllers with Programmable Gate Drive and I2C

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Meet Stringent OEM Module Power Consumption and Performance Specifications
    • ±1.5% Output-Voltage Accuracy at FB
    • Output Voltage Adjustable between 12V and 65V (70V, abs max)
    • 5μA Shutdown Supply Current
  • High Efficiency and Current Sharing
    • Pass-Through for >98% Efficiency
    • One-Time Programming (OTP) Gate Drive Voltage from 6.5V to 10V Allows User to Optimize External MOSFETs and Improve Efficiency
    • Current Sharing Accuracy of ±5% between Phases to Improve System Efficiency
    • Programmable Current-Limit Blanking Handles High Peak Loads without Oversizing Inductor
  • EMI-Reduction Features Reduce Interference withSensitive Radio Bands without Sacrificing Wide Input Voltage Range
    • Spread-Spectrum Option
    • On-the-Fly Frequency-Synchronization Input
    • Resistor-Programmable Frequency between 220kHz and 2.1MHz
    • Synchronization Output Provides 90° Out-of-Phase Clock for Quad-Phase Operation
  • Integration and Thermally Enhanced Package SavesBoard Space and Cost
    • Current-Mode Controllers with Forced-Continuous and Skip Modes
    • Side-Wettable, 32-Pin TQFN-EP Package
  • Protection Features and I2C Diagnostics forImproved System Reliability
    • Operational Undervoltage Lockout
    • Short-Circuit Protection with True ShutdownTM
    • Supply Undervoltage Lockout through I2C
    • Die Temperature Monitoring through I2C
    • Individual Phase Current Monitoring through I2C

The MAX25203D/MAX25203E automotive dual-phase synchronous boost controllers enable infotainment systems to stay in regulation during cold-crank or start-stop operation all the way down to a battery input of 1.8V. They can also be used to generate backlight voltage and Class D audio amplifier voltages. These devices can start with an input voltage supply from 4.5V to 42V and can operate down to 1.8V after startup, and have a low 5μA shutdown supply current.

The MAX25203D/MAX25203E operate at up to 2.1MHz frequency to allow small external components and reduced output ripple, and guarantee no AM band interference. The switching frequency is resistor adjustable (220kHz to 2100kHz) or it can be synchronized on-the-fly to an external clock.

The MAX25203D/MAX25203E have a spread-spectrum option for frequency modulation to minimize EMI interference. A 90° out-of-phase clock output enables synchronizing a second MAX25203D/MAX25203E for quad-phase operation.

Pass-through operation has over 98% efficiency when the supply voltage exceeds the output regulation voltage. Programmable current-limit blanking handles high peak loads without oversizing the inductor.

The MAX25203D/MAX25203E feature a power-OK monitor and undervoltage lockout. Protection features include cycle-by-cycle current limit and thermal shutdown. These devices operate over the -40°C to +125°C automotive temperature range.

APPLICATIONS

  • Infotainment Systems
  • Automotive Audio Amplifier

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
MAX25203E
Dual-Phase Synchronous Boost Controllers with Programmable Gate Drive and I2C

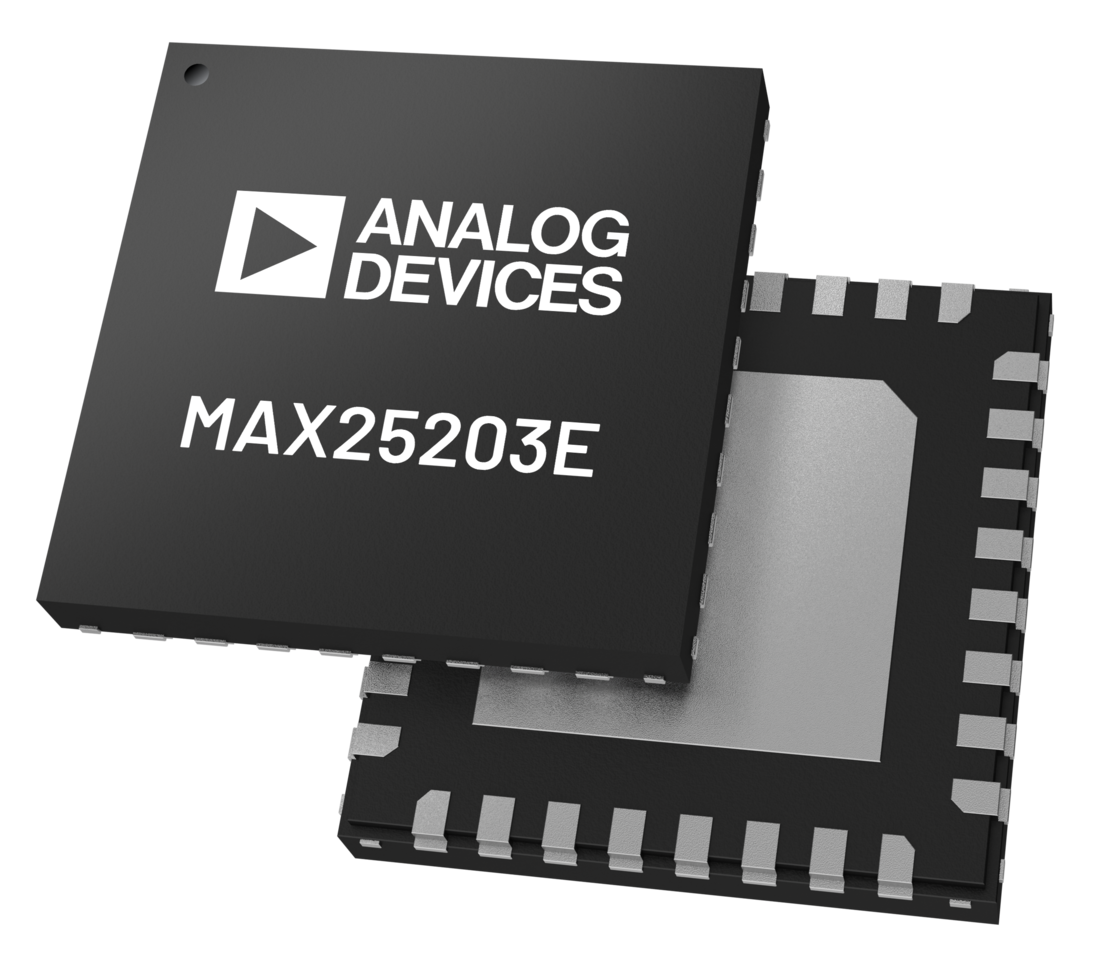

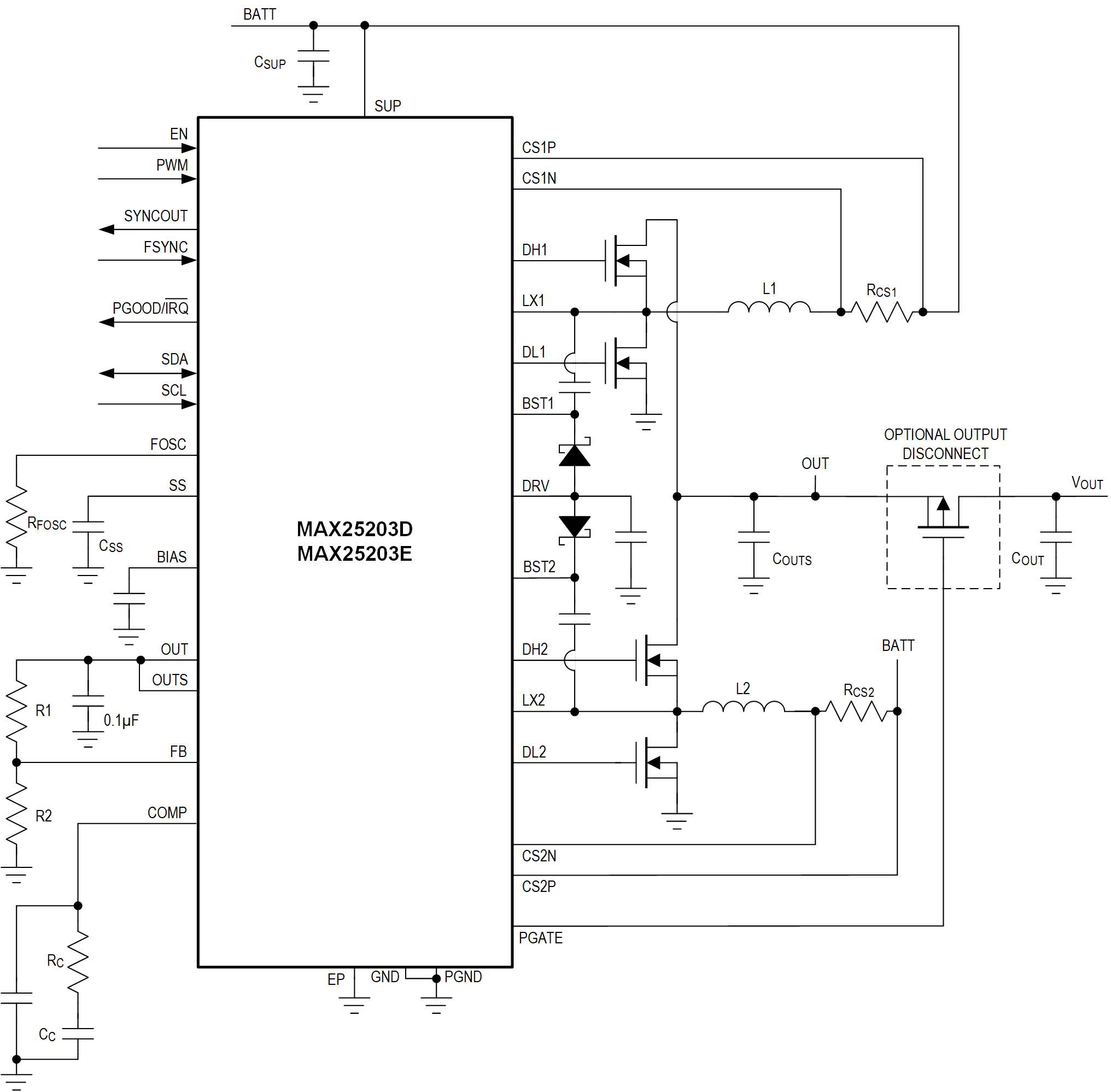

MAX25203D Simplified Application Diagram MAX25203E Chip Illustration
