MAX25203D

新規設計に推奨

設定可能なゲート駆動とI2Cを備えた2相同期整流式昇圧コントローラ

Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 厳しいOEMモジュールの消費電力および性能仕様に適合
    • 出力電圧精度(FB):±1.5%
    • 調整可能な出力電圧範囲:12V~65V(70V、絶対最大値)
    • シャットダウン電源電流:5µA
  • 高効率および電流シェアリング
    • 98%以上の効率を実現するパススルー
    • 6.5V~10Vのワンタイム・プログラミング(OTP)ゲート駆動電圧により、外部MOSFETを最適化し、効率を向上
    • ±5%位相間の電流シェアリング精度により、システム効率を向上
    • 設定可能な電流制限ブランキングにより、インダクタを大型化することなく、高いピーク負荷に対応
  • EMI低減機能によって広い入力電圧範囲を犠牲にすることなく敏感な無線帯域への干渉を抑制
    • スペクトラム拡散オプション
    • オンザフライ周波数同期入力
    • 抵抗による周波数の設定可能範囲:220kHz~2.1MHz
    • 同期出力により、4相動作用の90°位相差クロックを提供
  • 集積と放熱性能が強化されたパッケージにより、基板スペースとコストを削減
    • 強制連続モードおよびスキップモードを備えた電流モード・コントローラ
    • 32ピン、側面濡れ性TQFN-EPパッケージ
  • 保護機能とI2C診断機能によりによりシステムの信頼性を向上
    • 動作低電圧ロックアウト
    • True Shutdown™による短絡保護
    • I2C による電源低電圧ロックアウト
    • I2C によるチップ温度モニタリング
    • I2C による各相電流のモニタリング
MAX25203D
設定可能なゲート駆動とI2Cを備えた2相同期整流式昇圧コントローラ

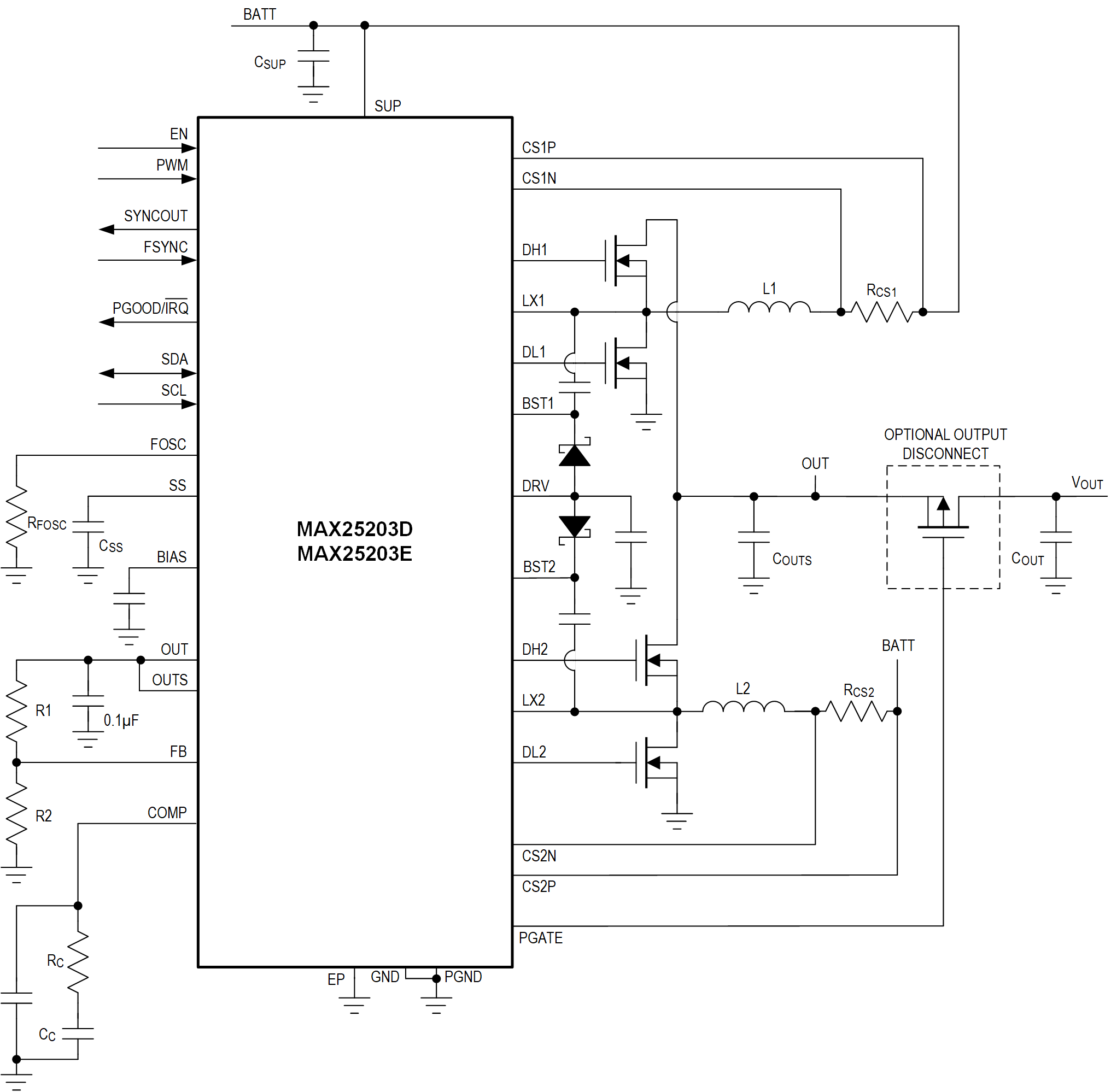

MAX25203D Simplified Application Diagram MAX25203D Chip Illustration
