製品概要

機能と利点

  • 厳しいOEMモジュールの消費電力および性能仕様に適合
  • スキップモード自己消費電流:20µA
  • FB電圧精度:±1.5%
  • 出力電圧範囲:固定または3.5V~60V可変
  • クランク対応設計を実現
  • 起動後は最小1.8Vで動作
  • 広い入力電源範囲:4.5V~36V
  • EMI低減機能によって広い入力電圧範囲を犠牲にすることなく敏感な無線帯域への干渉を抑制
  • スペクトラム拡散オプション
  • 周波数同期入力
  • 抵抗で設定可能な周波数:220kHz~2.2MHz
  • 高集積および放熱特性を高めたパッケージによって基板スペースとコストを削減
  • 強制連続およびスキップモードを備えた電流モードコントローラ
  • 放熱特性を高めた16ピンTQFN-EPパッケージ
  • 保護機能によってシステムの信頼性を向上
  • 電源の低電圧ロックアウト
  • 過熱および短絡保護

製品概要

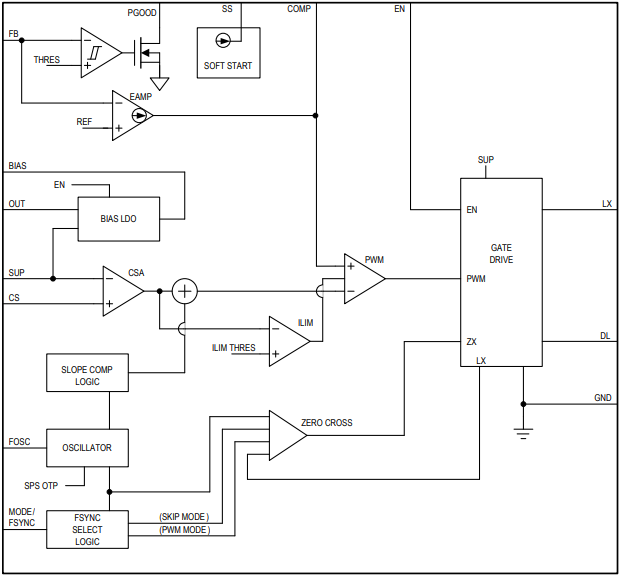

MAX25200は高性能、電流モードPWMコントローラで、1.5µA (typ)のシャットダウン電流を備え、広い入力電圧範囲のブーストコンバータに対応します。このデバイスは4.5V~36Vの入力動作電圧範囲を備えているため、フロントエンドプリブーストなどの車載アプリケーションや汎用SEPICまたはフライバック電源に最適です。5V出力電圧を備えた内蔵の低ドロップアウトレギュレータによって、MAX25200は車載バッテリ入力からの直接動作が可能です。起動後は、入力動作範囲を最小1.8Vまで拡張することができます。

MAX25200のスイッチング周波数動作(最大2.2MHz)は出力リップルを低減し、AM帯の干渉を防ぎ、より小型の外付け部品の使用を可能にします。スイッチング周波数は、抵抗で220kHz~2.2MHzに調整可能です。あるいは、周波数を外部クロックに同期させることも可能です。スペクトラム拡散オプションが利用可能で、システムのEMI性能を向上させることができます。

このデバイスは、パワーOKモニタおよび低電圧ロックアウトを備えています。保護機能としては、サイクル単位の電流制限とサーマルシャットダウンがあります。MAX25200は、-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • クラスターシステム
  • 緊急通話
  • インフォテインメント
技術文書一式は、秘密保持契約(NDA)にご記入いただくと利用可能になります。NDAをご希望の方は、こちらをクリックしてください。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

EE-Sim® パワー・ツール

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EESim-Pdp-Spotlight

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX25200ATEA/VY+ 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
MAX25200ATEA/VY+T 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
MAX25200ATEB/VY+ 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
MAX25200ATEB/VY+T 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
MAX25200ATED/VY+ 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
MAX25200ATED/VY+T 材料宣誓書(MD) 信頼性データ 16-LFCSP_SS-3X3X0.75
