MAX2420/MAX2421/MAX2422/MAX2460/MAX2463は、900MHz帯で動作するコードレスおよびISM帯無線機のための超低価格ソリューションを提供する、高度集積化フロントエンドICです。これらのICは、送信および受信イメージリジェクトミキサの導入により、フィルタのコスト節約を実現しています。これらは+2.7V～+4.8Vの電源で動作するため、3セルバッテリスタックに直接接続できます。

受信経路には、可変利得LNAおよびイメージ抑圧比35dBのイメージリジェクトダウンコンバータを導入しています。これらの機能により、ダウンコンバータの複合雑音指数が4dBと優れており、また、入力3次インターセプトポイント(IP3)が最大+2dBmという高度の直線性を備えています。

トランスミッタは、制御範囲が35dB以上の可変利得IFアンプ、イメージ除去比35dBのイメージリジェクトアップコンバータおよび最大+2dBmを生成するパワーアンプ(PA)プリドライバ(アプリケーションによっては最終パワー段として使用)からなっています。

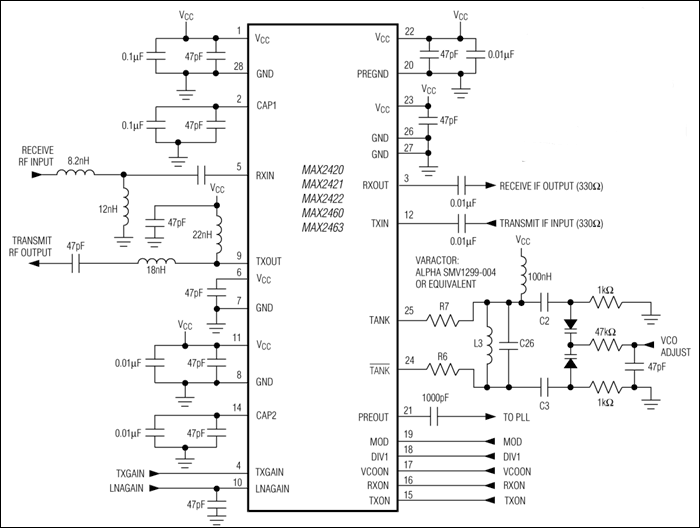

これらのICは、外付バラクタ同調LCタンクだけで動作する局部発振器(LO)を内蔵しています。集積化64/65分周デュアルモジュラスプリスケーラはダイレクトモードに設定することもできますが、その場合はLOバッファアンプとして機能します。0.5µAシャットダウンモードを始めとして、高度な電源管理に使用できる4つの独立なパワーダウン入力があります。これらは、周波数ホッピングおよびダイレクトシーケンススペクトラム拡散システムの他にも、FSK、BPSKおよびQPSK等の汎用変調方式にコンパチブルです。パッケージは28ピンSSOPで提供されています。

受信イメージ除去と同様にダイレクトVCOまたはBPSK送信モジュールを使用するアプリケーションには、MAX2424/MAX2426のデータシートを参照してください。受信のみの製品はMAX2440/MAX2441/MAX2442のデータシートを参照してください。

アプリケーション

• コードレス電話
• スペクトラム拡散通信
• 2-Wayページャ
• ワイヤレスネットワーク
• ワイヤレス・テレメトリ
