MAX2387

W-CDMA、LNA/ミキサIC

すべて表示 showmore-icon

W-CDMA、IMT2000、およびUMTS携帯電話用、超小型、超低電流LNA/ミキサIC

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 超低消費電流:10.7mA (MAX2387)、9.9mA (MAX2388)、および7.9mA (MAX2389)
  • 単一電源動作:+2.7V~+3.3V
  • ミキサNF:7dB SSB
  • 総合雑音指数:2.3dB
  • LNA低利得モードの利得ステップ:32dB (MAX2387)、または18dB (MAX2388/MAX2389)
  • ミキサIIP3:6dBm
  • シャットダウン電流:1µA以下
  • 超小型(3mm x 3mm) 12ピンQFNパッケージ

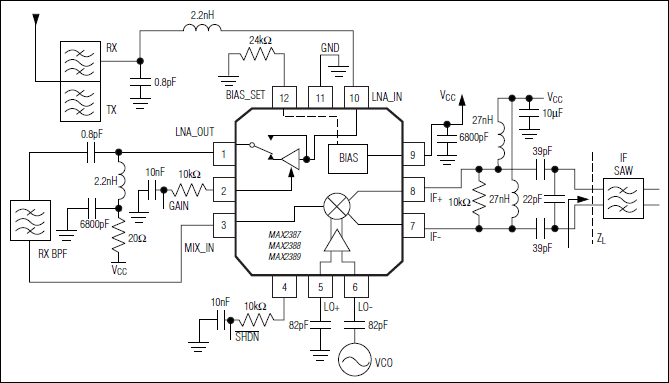

製品概要
show more Icon

W-CDMAアプリケーション用に設計されたローノイズアンプ(LNA)、ダウンコンバータミキサのMAX2387/MAX2388/MAX2389は、ARIB (日本)およびETSI-UMTS (欧州)ベースのシステムに最適です。MAX2387/MAX2388/MAX2389は、超小型パッケージに、超低消費電流と超低雑音指数を備えています。

MAX2387/MAX2388は、LNA、ダウンコンバータミキサ、およびローカル発振器(LO)バッファを内蔵しています。MAX2389は、LNAおよびミキサを備えていますが、LOバッファを省くことによって消費電流を最小限に抑えています。いずれのデバイスに対しても、LNAおよびダウンコンバータミキサは、2110MHz~2170MHz帯域に最適化されています。また、いずれのデバイスも、高利得モードと低利得モードのLNA動作を備えています。MAX2387の利得ステップは32dBで、MAX2388/MAX2389の利得ステップは18dBです。いずれのICも、シャットダウンモードを備え、フロントエンドレシーバのアイドル期間にICをパワーダウンします。

ミキサの3次非リニアリティ性能は、外付けのバイアス抵抗を使用して設定されます。MAX2387/MAX2388の場合、ミキサ性能は、LOバッファ入力ポートで-10dBm (typ)駆動に最適化されています。MAX2389のミキサ性能は、LO入力ポートで-4dBm (typ)駆動に最適化されています。LOポートは、すべてのバージョンで、シングルエンドまたは差動動作に構成可能です。

これらのデバイスは、+2.7V~+3.3Vの単一電源で動作し、超小型(3mm x 3mm)、リードレスの12ピンQFNパッケージで提供されます。

アプリケーション

  • デュアルモードWCDMA/GSM携帯電話
  • 日本式第3世代WCDMA携帯電話
