MAX22707

新規設計に推奨

低消費電力、高精度ゼロ・クロス検出器

低電力、±1%精度ゼロクロス検出器内蔵

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高精度ゼロ・クロス検出
    • ±1%精度のゼロ・クロス検出を内蔵
    • 高周波ノイズ・フィルタ
    • 4次ローパス・フィルタ(LPF)
    • 4次バンドパス・フィルタ(BPF)
  • 設定の自由度による使いやすさ
    • ユーザー選択可能なフィルタ構成(LPFまたはBPF)
    • 選択可能な入力周波数
    • 省電力スタンバイ・モード
    • 設定可能なDC平均化タイマー
  • PCBスペースと部品表(BOM)コストを節約
    • 外付け高精度フィルタ・コンデンサ不要
    • 10ピンµMAXパッケージ(3mm × 3mm)

MAX22707は高精度ゼロ・クロス検出器で、ACライン入力に基づく高信頼性で再現性の高いゼロ・クロス検出信号を提供します。スイッチト・キャパシタ・フィルタの使用によって入力周波数の変化を追跡しながら最小限のゼロ・クロス遅延を確保し、ディスクリートのソリューションより高い精度およびより本質的に安定した出力を提供します。

MAX22707は、AC入力ノイズの高精度フィルタ処理用に設計された、スイッチト・キャパシタ技術に基づく低消費電力、高精度アナログ・フィルタを備えています。このデバイスは、AC入力の前に簡素な外部入力回路のみを必要とし、フィルタ用の追加の外付け部品は不要です。フィルタ選択ピン(FS)によって2つの異なるフィルタ・タイプを選択することができます。利用可能なフィルタ・タイプは4次BPFおよびLPFです。後者にはDC平均化フィルタ ・コンデンサ機能が使用されます。

MAX22707は、両方のフィルタ・タイプで2つの標準ライン周波数(50Hzおよび60Hz)に対応し、LPFの場合は整流された入力にも対応します。BPFを選択した場合、周波数選択モード制御ピン(MC)を使用して50Hzと60Hzを選択します。LPFを選択した場合、同じピンを使用して50/60Hzまたは100/120Hz信号帯域を選択します(データシートの表1を参照)。整流選択ピン(RS)を使用して正弦波と整流波のユニットを選択します(データシートの表2を参照)。MAX22707は小型10ピンµMAXパッケージで提供され、-40℃～+125℃の温度範囲で動作します。

アプリケーション

  • AC位相検出
  • 柔軟なゼロクロス検出
  • 産業用照明の調光
MAX22707
低消費電力、高精度ゼロ・クロス検出器

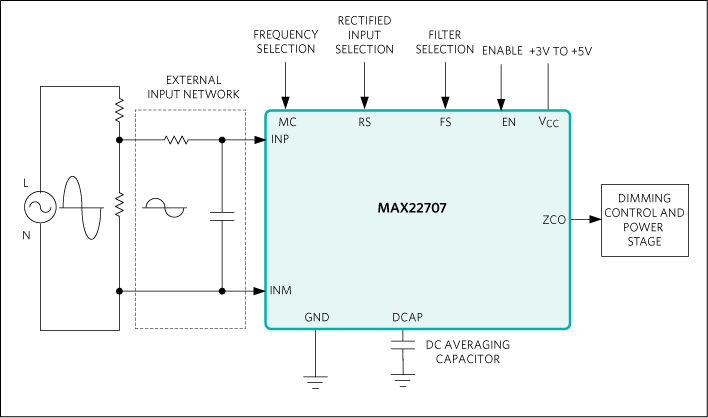

MAX22707：簡易アプリケーションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
MAX22707EVKIT

MAX22707の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 110VACおよび220VAC入力へのコネクタ・インターフェースを備えた堅牢な動作
  • 各種の構成モードでのMAX22707の簡便な評価
  • EVキットはUSB給電式、オプションで端子ブロックからの給電も可能
  • 完全実装および試験済み
  • 実証済みPCBレイアウト
  • RoHS準拠

製品詳細

MAX22707の評価用キット(EVキット)は、低消費電力、高精度ゼロクロス検出器のMAX22707を評価するための実証済みデザインを提供します。

MAX22707のEVキットは、各種モードの設定と評価を行うための絶縁型電源および信号インターフェースを備えています。このEVキットは、ローパス・フィルタ(LPF)構成モードおよびバンドパス・フィルタ(BPF)構成モードでの評価が可能な2つの個別のMAX22707セクションを備えています。

このEVキットには2つのMAX22707AUB+ (10ピンµMAX、3.05mm × 5.05mmフットプリント)デバイスが実装されています。

アプリケーション

  • AC位相検出
  • 柔軟なゼロクロス検出
  • 産業用照明の調光
MAX22707EVKIT
MAX22707の評価用キット
MAX22707EVKIT：ボード写真
