MAX22204

電流検出と128マイクロステップ・インデクサを内蔵した65V、3.8Aステッパ・モータ・ドライバ

すべて表示 showmore-icon

業界最小の65Vステッパソリューション、マイクロステッピング内蔵

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.14
特長
  • +65V電圧定格の2つのHブリッジ
    • 総Rdson(ハイサイド + ローサイド):300mΩ(typ、TA = 25℃)
  • Hブリッジ当りの電流定格(typ、TA = 25℃):
    • IMAX = 3.8AMAX (容量性負荷駆動時のインパルス電流)
    • IFS(MAX) = 2.8A(内部電流駆動安定化の最大フルスケール電流設定)
    • IRMS = 2ARMS(相当り、TA = 25℃、VM = +24V)
  • 電流制御内蔵
    • 外付け抵抗で設定可能なフルスケールDAC電流
    • 1つのロジック入力(TRQ)によってトルクを2つのレベル間で迅速に変更可能
    • 内部電流検出(ICS)によって大型の外付け抵抗が不要、効率を向上
    • 128マイクロステップ・インデクサによる制御を内蔵
      • STEP/DIRインターフェース
      • マイクロステッピング用のDACとシーケンサを内蔵
    • 複数の減衰モード(低速、混合、適応型)
    • 外付け抵抗で設定可能な固定オフ時間
  • 電流検出出力(ISENA、ISENB)電流モニタ
  • フォルト・インジケータ・ピン(FAULT
  • 保護機能
    • 個々のチャンネルの過電流保護(OCP)
    • 低電圧ロックアウト(UVLO)
    • サーマル・シャットダウン(TSD):TJ = 155℃
  • TQFN38パッケージ(5mm × 7mm)およびTSSOP38パッケージ(9.7mm × 4.4mm)で提供
製品概要
show more Icon

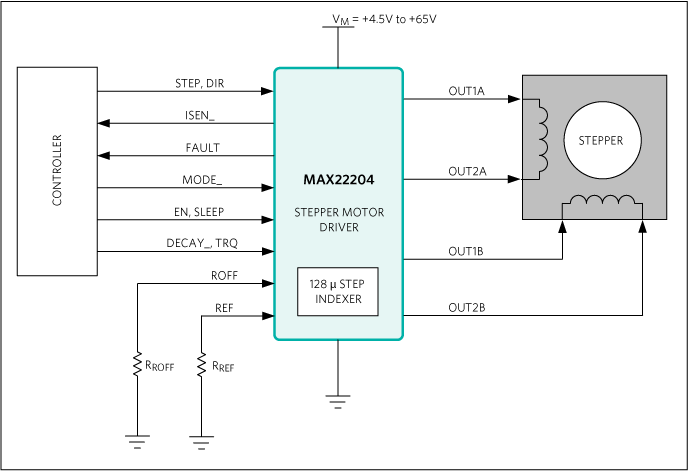

MAX22204は2相ステッパ・モータ・ドライバです。このデバイスは2つの65V、3.8AMAX Hブリッジを内蔵しています。HブリッジFETは非常に低インピーダンスであるため、駆動効率が高く、発熱を最小限に抑えられます。総RON(ハイサイド + ローサイド)は0.3Ω(typ)です。MAX22204は、高精度の電流駆動安定化回路と、STEP/DIRインターフェースによって制御される128マイクロステップのインデクサを備えています。高いマイクロステップ分解能と高度な制御技術により、スムーズで静かな動作を確保します。

2つのローサイドFETに流れ込む電流は、電力を消費しない内蔵電流検出回路(ICS)によって検出され、所望のステップ閾値電流と比較されます。ブリッジ電流が閾値(ITRIP)を上回ると、デバイスは固定オフ時間(tOFF)にわたって強制的に減衰を行います。

無損失ICSでは、通常はこの機能用に必要となる大型の外付けパワー抵抗が不要で、外付け検出抵抗に基づく主流のアプリケーションと比較してスペースと電力の大幅な節約につながります。内部で検出されたブリッジ電流に比例する電流が、ISENAおよびISENBピンに出力されます。これらのピンに外付け抵抗を接続することによって、ブリッジ電流に比例する電圧が生成されます。これらは診断目的に使用できます。

Hブリッジ当りの最大出力電流はIMAX = 3.8AMAXで、過電流保護(OCP)によって制限されます。放熱を考慮した適切なPCBグランド・プレーンを使用した場合、このデバイスはVM = +24VおよびTA = 25℃で相当り最大2ARMSを供給します。電流能力は、PCBの熱特性(PCBグランド・プレーン、ヒートシンク、換気など)によって変化します。Hブリッジ当りの最大フルスケール電流はIFS = 2.8Aで、REFピンとGNDの間に接続する外付け抵抗によって設定できます。この電流は、内蔵の駆動安定化回路の最大電流設定として定義されます。

1つのロジック入力(TRQ)によって電流設定を2つの異なる値の間で迅速に変更することが可能で、高速トルク制御を実現できます。

MAX22204は、過電流保護(OCP)、サーマル・シャットダウン(TSD)、および低電圧ロックアウト(UVLO)を備えています。オープンドレインのFAULTピンは、障害状態が検出されるたびにアクティブ化されます。サーマル・シャットダウン時および低電圧ロックアウト時には、正常な動作状態が回復するまでドライバはディスエーブルされます。

MAX22204は小型TQFN38パッケージ(5mm × 7mm)およびTSSOP38パッケージ(9.7mm × 4.4mm)で提供されます。

アプリケーション

  • ステッパモータードライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.14

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22204ATU+
  • HTML
  • HTML
MAX22204ATU+T
  • HTML
  • HTML
MAX22204AUU+
  • HTML
  • HTML
MAX22204AUU+T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

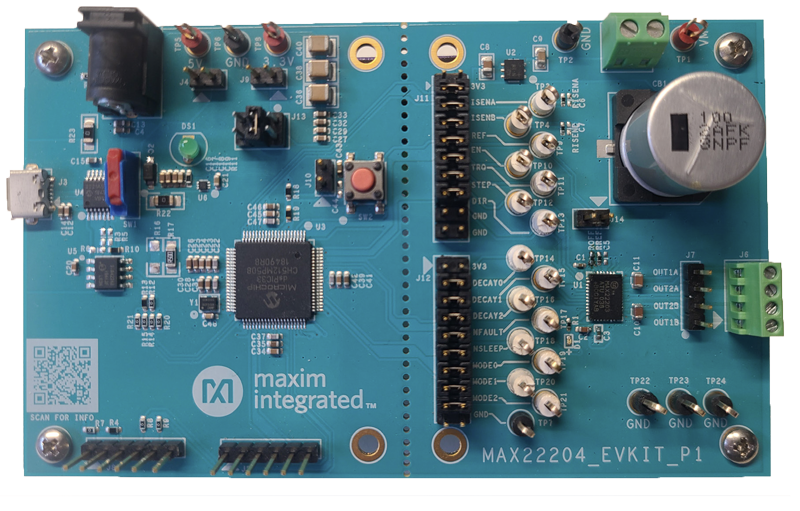

MAX22204EVKIT

MAX22204の評価用キット

zoom

MAX22204EVKIT

MAX22204の評価用キット

MAX22204の評価用キット

機能と利点

  • MAX22204ステッパ・モータ・ドライバの簡便な評価
  • ボード上のMCUとGUIによるMAX22204の駆動と設定
    • 設定可能な目標速度
    • 設定可能な加速プロファイル
    • 設定可能なマイクロステップ・モードと減衰モード
    • モータ・コイル電流の報告
    • 設定可能なフルスケール電流
  • ボード上の+3.3VレギュレータによりMAX22204のI/Oに給電
  • 有孔ボードとヘッダによりMAX22204回路の分離が可能
  • Windows 7®/8®/10®対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト

製品の詳細

MAX22204の評価用キット(EVキット)は、+65V、3.8A (ピーク) 2相ステッパ・モータ・ドライバを評価するための実証済みデザインを提供します。このEVキットは1つのステッパ・モータの駆動が可能で、MAX22204の入力の駆動および動作モードの設定のためにボード上のマイクロコントローラ(MCU)とGUIを提供します。マイクロステップ・モード、減衰モード、目標速度、および加速度もGUIを使用して設定できます。

アプリケーション

  • ステッパモータードライバ
