MAX20845B

発売前

4x5 Smart Power-Stage IC with Integrated Current and Temperature Sensors

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Space-Optimized Solution
    • Monolithic, Smart Power Stage
    • Integrated VCC and VDD Capacitors
    • Phase-Current Steering for Thermal Balance
    • Small Footprint: 20mm2
  • Peak Efficiency 1-Phase, 600kHz, 12V VIN
    • 92.4% at 1V VOUT
    • 95% at 1.8V VOUT
  • 300kHz to 1.3MHz Switching Frequency
  • Telemetry and Fault Reporting through Controller IC PMBus
    • Accurate Temperature Monitoring and Reporting
    • Accurate Per-Phase Current Reporting
    • Fault_ID Indicates Type of Fault
  • Advanced Self-Protection Features*
    • Supply and Boost UVLO Protection
    • Input Supply OVLO Protection
    • Boost Refresh
    • VX Short and Overtemperature Shutdown
    • VX Open and Short Detection at Power-up
    • Fast Overcurrent Protection
    • Inductor Saturation Protection
    • Open/Short Pin Detection during Startup
  • *Protection features vary with different part variants

The MAX20844B/MAX20845B is a feature-rich smart power-stage IC designed to work with Analog Devices controllers to implement a high-density multiphase voltage regulator. Multiple smart power-stage ICs plus a controller provide a compact synchronous buck converter that includes accurate individual phase current and temperature reporting through PMBus™. These smart power-stage devices include fault-protection circuits for overtemperature, VX short, I/O open/short, supply undervoltage lockout (UVLO), and main power-supply overvoltage lockout (OVLO). The MAX20844B/ MAX20845B immediately shut down on fault detection, communicating the Fault_ID to the controller.

Monolithic integration and advanced packaging technology allow high-switching frequencies with significantly lower losses than conventional implementations. Phase shedding and discontinuous conduction modes (DCM) optimize efficiency over a wide range of load currents. The MAX20845B integrates an internal LDO simplifying bias generation for applications that do not have 1.8V available.

The MAX20844B/MAX20845B are available in a 30-pin FCLGA package thermal pad (4mm x 5mm).

APPLICATIONS

  • Mid-Current Voltage Regulators
    • VR13, VR13.HC, and VR14 CPU Low-Power Rails
    • AI, GPUs Auxiliary Rails
  • Servers, Workstations, and Enterprise Storage
  • Communications and Networking Equipment
MAX20845B
4x5 Smart Power-Stage IC with Integrated Current and Temperature Sensors

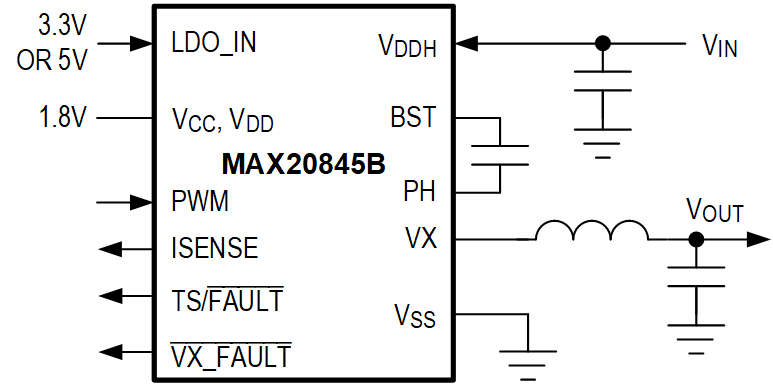

MAX20845B Typical Operating Circuit
