MAX20800

新規設計には非推奨

MPPトラッキングDC-DCコンバータ

PVセルストリングによる集合的最大電力の提供を実現 - エネルギー生成およびシステム設計の柔軟性を向上

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
5
1Ku当たりの価格
最低価格：$3.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってダイオードおよびホットスポットを除去
  • パネルのフラッシュおよびエレクトロルミネセンス(EL)テストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
MAX20800
MPPトラッキングDC-DCコンバータ

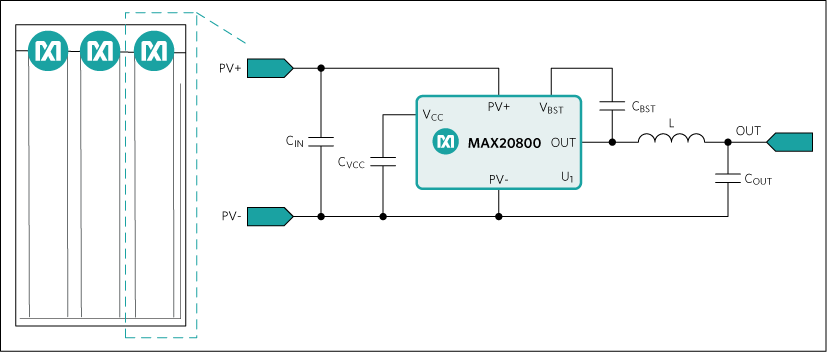

MAX20800：60セルPVパネル組み込み型MAX20800セルストリングオプティマイザ
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX20801AEVKIT

MAX20800、MAX20801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3組の20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 小型ソリューションサイズ：3,800mm2
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってホットスポットを除去
  • フラッシュおよびELテストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2080XXEVKIT#評価キット(EVキット)ファミリは、最大電力点追従(MPPT) ICのMAX20800およびMAX20801を評価するためのリファレンスプラットフォームの役割を果たします。これらのシングルチップ、集積型スイッチングレギュレータは、太陽電池(PV)モジュール用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20800およびMAX20801 ICのデータシートを参照してください。

このEVキットは、MAX20800の完全実装および試験済みPCB実装で構成されます。3つの太陽電池セルストリング用の入出力コネクタが内蔵されているため、標準的な60または72セル結晶PVモジュールとの組み合わせで柔軟性と使いやすさが提供されます。

MAX20801CEVKIT

MAX20800、MAX20801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3組の20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 小型ソリューションサイズ：3,800mm2
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってホットスポットを除去
  • フラッシュおよびELテストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2080XXEVKIT#評価キット(EVキット)ファミリは、最大電力点追従(MPPT) ICのMAX20800およびMAX20801を評価するためのリファレンスプラットフォームの役割を果たします。これらのシングルチップ、集積型スイッチングレギュレータは、太陽電池(PV)モジュール用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20800およびMAX20801 ICのデータシートを参照してください。

このEVキットは、MAX20800の完全実装および試験済みPCB実装で構成されます。3つの太陽電池セルストリング用の入出力コネクタが内蔵されているため、標準的な60または72セル結晶PVモジュールとの組み合わせで柔軟性と使いやすさが提供されます。

MAX20800EVKIT

MAX20800、MAX20801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3組の20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 小型ソリューションサイズ：3,800mm2
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってホットスポットを除去
  • フラッシュおよびELテストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2080XXEVKIT#評価キット(EVキット)ファミリは、最大電力点追従(MPPT) ICのMAX20800およびMAX20801を評価するためのリファレンスプラットフォームの役割を果たします。これらのシングルチップ、集積型スイッチングレギュレータは、太陽電池(PV)モジュール用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20800およびMAX20801 ICのデータシートを参照してください。

このEVキットは、MAX20800の完全実装および試験済みPCB実装で構成されます。3つの太陽電池セルストリング用の入出力コネクタが内蔵されているため、標準的な60または72セル結晶PVモジュールとの組み合わせで柔軟性と使いやすさが提供されます。

MAX20801BEVKIT

MAX20800、MAX20801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3組の20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 小型ソリューションサイズ：3,800mm2
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってホットスポットを除去
  • フラッシュおよびELテストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2080XXEVKIT#評価キット(EVキット)ファミリは、最大電力点追従(MPPT) ICのMAX20800およびMAX20801を評価するためのリファレンスプラットフォームの役割を果たします。これらのシングルチップ、集積型スイッチングレギュレータは、太陽電池(PV)モジュール用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20800およびMAX20801 ICのデータシートを参照してください。

このEVキットは、MAX20800の完全実装および試験済みPCB実装で構成されます。3つの太陽電池セルストリング用の入出力コネクタが内蔵されているため、標準的な60または72セル結晶PVモジュールとの組み合わせで柔軟性と使いやすさが提供されます。

MAX20800AEVKIT

MAX20800、MAX20801の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3組の20～24の直列接続PVセルでMPPTを実行
  • 高速MPPTによって条件の変化に迅速に反応
  • 小型ソリューションサイズ：3,800mm2
  • 内部電圧制限によって出力電圧をクランプ
  • 内部電流制限によって出力電流をクランプ
  • アクティブバイパス機能によってホットスポットを除去
  • フラッシュおよびELテストに対応
  • 効率：99.1% (ピーク)、98.7% (CEC)、および98.3% (ユーロ)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX2080XXEVKIT#評価キット(EVキット)ファミリは、最大電力点追従(MPPT) ICのMAX20800およびMAX20801を評価するためのリファレンスプラットフォームの役割を果たします。これらのシングルチップ、集積型スイッチングレギュレータは、太陽電池(PV)モジュール用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20800およびMAX20801 ICのデータシートを参照してください。

このEVキットは、MAX20800の完全実装および試験済みPCB実装で構成されます。3つの太陽電池セルストリング用の入出力コネクタが内蔵されているため、標準的な60または72セル結晶PVモジュールとの組み合わせで柔軟性と使いやすさが提供されます。
