MAX20432

Four-/Three-Output Mini PMICs for Safety Applications

すべて表示 showmore-icon

ASIL C Compliant, Four-/Three-Output PMICs with Watchdog for ADAS Applications

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.14)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$3.96
特長
  • Multiple Functions for Small Size
    • Synchronous High-Voltage Buck Converter up to 2.5A
      • Input Voltage Range 3.5V to 40V
      • Output Voltage of 3.3V
    • 5V Synchronous 500mA Boost Converter
    • Dual (MAX20431)/Single (MAX20432) Synchronous Buck Converters up to 3A
      • 0.5V to 3.6875V in 12.5mV Steps
    • Flexible Power Sequencer
    • Programmable Challenge/Response or Windowed Watchdog
    • Two Free Programmable UV/OV Voltage Monitors
      • 0.8V to 3.9875V in 12.5mV Steps
    • I2C Fast-Mode Plus Compatible Interface with Packet Error-Checking Option (PEC)
    • 2.1MHz Internal Operation with Spread-Spectrum Option
    • RESET Output
    • Current-Mode, Forced-PWM Operation
  • High-Precision for ASIL Applications
    • ±1.5% Output Voltage Accuracy
    • ±1% OV/UV Monitoring
    • MAXQ Power Architecture
  • Diagnostics and Redundant Circuits
    • ASIL C Compliant
    • Redundant Reference
    • BIST Diagnostics
    • Fail-Safe on Open Pins
    • Shorted Pin Detection on RESET
  • Mount ID Location Detection
  • Robust for the Automotive Environment
  • Overtemperature and Short-Circuit Protection
  • 5mm x 5mm, Side-Wettable TQFN Package
  • -40°C to +125°C Grade 1 Automotive Temperature Range
製品概要
show more Icon

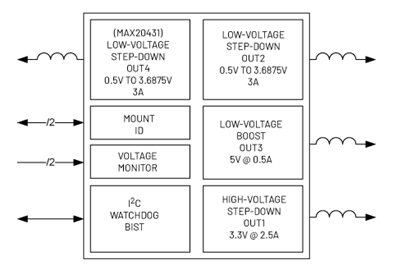

The MAX20431/MAX20432 are high-efficiency, four-/three-output DC-DC converters with a windowed watchdog. The OUT1 is a synchronous step-down converter that converts vehicle battery voltage to 3.3V at up to 2.5A. The OUT3 boosts the OUT1 to 5V at up to 500mA, while the OUT2/OUT4 (MAX20431) or OUT2 (MAX20432) low-voltage synchronous step-down converters operate from OUT1 and provide a 0.5V to 3.6875V output voltage range at up to 3A. All outputs achieve ±1.5% output error over load, line, and temperature range.

The devices feature a 2.1MHz fixed-frequency PWM mode for all DC-DC outputs for better noise immunity and load-transient response. The 2.1MHz frequency operation allows for the use of all ceramic capacitors and minimizes the external components. The programmable spread-spectrum frequency modulation minimizes the radiated electromagnetic emissions. Integrated low RDSON switches improve efficiency at heavy loads and make the layout much simpler with respect to discrete solutions.

The devices features the MAXQTM power architecture, which provides precision transient performance and phase margin. This allows to obtain the maximum power, performance, and precision while minimizing system cost for any specific application.

The devices are offered with factory-preset output voltages. Other features include soft-start, overcurrent, and overtemperature protection.

Applications

  • Advanced Driver-Assistance Systems (ADAS)
Show More Arrow image
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
file データシートを表示 (Rev.14)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$3.96
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20432

資料

1
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 06/20/2024
English

MAX20431/MAX20432: Four-/Three-Output Mini PMICs for Safety Applications (Rev.14)

PDFファイルを開く

redirect
278.1 K
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

1

Thumbnail Image

ビデオ

2022-10-04

02:19

Introduction to the MAX20431 and MAX20432 ASIL-C, Four-Output Mini PMIC Family for Automotive Safety Applications

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20432ATIA/VY+ 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIA/VY+T 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIB/VY+ 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIB/VY+T 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIC/VY+ 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIC/VY+T 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIW/VY+ 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20432ATIW/VY+T 28-LFCSP_SS-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 2

MAX20431EVSYS

Evaluation Kit for the MAX20431

zoom

MAX20431EVSYS

Evaluation Kit for the MAX20431

download icon

ダウンロード

 print icon

印刷
MAX20431EVSYS
Evaluation Kit for the MAX20431

機能と利点

  • Integrated IC Minimizes Board Area and Layout
  • Input Voltage Range from 3.5V to 36V
  • User-Programmable Settings through I2C
  • Challenge/Response or Simple Windowed Watchdog
  • 2.1MHz Fixed-Frequency Switching with Spread-Spectrum Option
  • Status Monitoring through Active-Low RESET Pin and I2C Status Registers
  • Fully Assembled and Tested
  • Proven PCB Layout with Automotive-Grade Components
今すぐ購入 詳細を表示

製品の詳細

The MAX20431 evaluation kit (EV kit) is a fully assembled and tested application circuit for the MAX20431: high-efficiency four-output PMIC. The EV kit can test all outputs to full load within the normal operation input range of 3.5V to 36V. The IC features two modes of watchdog operation, challenge/response and simple windowed mode, which can also be disabled for simplified evaluation. I2C communication must be used to configure the MAX20431 and monitor errors. A PC to I2C interface such as the MINIQUSB or MAX32625PICO, and software for reading and writing to I2C registers (such as SimpleI2C) simplify testing.

Applications

  • Advanced Driver-Assistance Systems (ADAS)

MAX20431EVKIT

Evaluation Kit for the MAX20431

zoom

MAX20431EVKIT

Evaluation Kit for the MAX20431

download icon

ダウンロード

 print icon

印刷
MAX20431EVKIT
Evaluation Kit for the MAX20431

機能と利点

  • Integrated IC Minimizes Board Area and Layout
  • Input Voltage Range from 3.5V to 36V
  • User-Programmable Settings through I2C
  • Challenge/Response or Simple Windowed Watchdog
  • 2.1MHz Fixed-Frequency Switching with Spread-Spectrum Option
  • Status Monitoring through Active-Low RESET Pin and I2C Status Registers
  • Fully Assembled and Tested
  • Proven PCB Layout with Automotive-Grade Components
今すぐ購入 詳細を表示

製品の詳細

The MAX20431 evaluation kit (EV kit) is a fully assembled and tested application circuit for the MAX20431: high-efficiency four-output PMIC. The EV kit can test all outputs to full load within the normal operation input range of 3.5V to 36V. The IC features two modes of watchdog operation, challenge/response and simple windowed mode, which can also be disabled for simplified evaluation. I2C communication must be used to configure the MAX20431 and monitor errors. A PC to I2C interface such as the MINIQUSB or MAX32625PICO, and software for reading and writing to I2C registers (such as SimpleI2C) simplify testing.

Applications

  • Advanced Driver-Assistance Systems (ADAS)
