製品概要

機能と利点

  • 4出力TFT LCDバイアス電力
    • TFT LCDセクションの入力:2.8V~5.5V
    • 440kHzまたは2.2MHzのブーストおよびバックブーストコンバータ内蔵
    • 調整可能な出力電圧を備えた正および負の3mAゲート電圧レギュレータ
    • SEQ端子を介して抵抗で設定可能な柔軟なシーケンス
    • 全出力の低電圧検出
    • 低自己消費電流スタンバイモード
  • 4チャネルLEDバックライトドライバ
    • チャネル当り電流:最大150mA
    • 入力電圧範囲:4.5V~42V
    • ブースト/SEPICコントローラ内蔵(440kHzまたは2.2MHz)
    • 調光比:10,000:1 (200Hz時)
    • 適応型電圧最適化によってLED電流シンクでの消費電力を低減
    • オープンストリング、短絡LED、およびGNDへの短絡の診断
  • 低EMI
    • LEDストリングの位相シフト調光
    • LEDドライバおよびTFTのスペクトラム拡散
    • 選択可能なスイッチング周波数
  • 制御および診断用のI2Cインタフェース
    • FLTB端子およびI2Cを介したフォルト表示
  • 過負荷およびサーマル保護
  • 動作周囲温度:-40℃~+105℃
  • エクスポーズドパッドを備えた40ピンTQFNパッケージ(6mm × 6mm)

製品概要

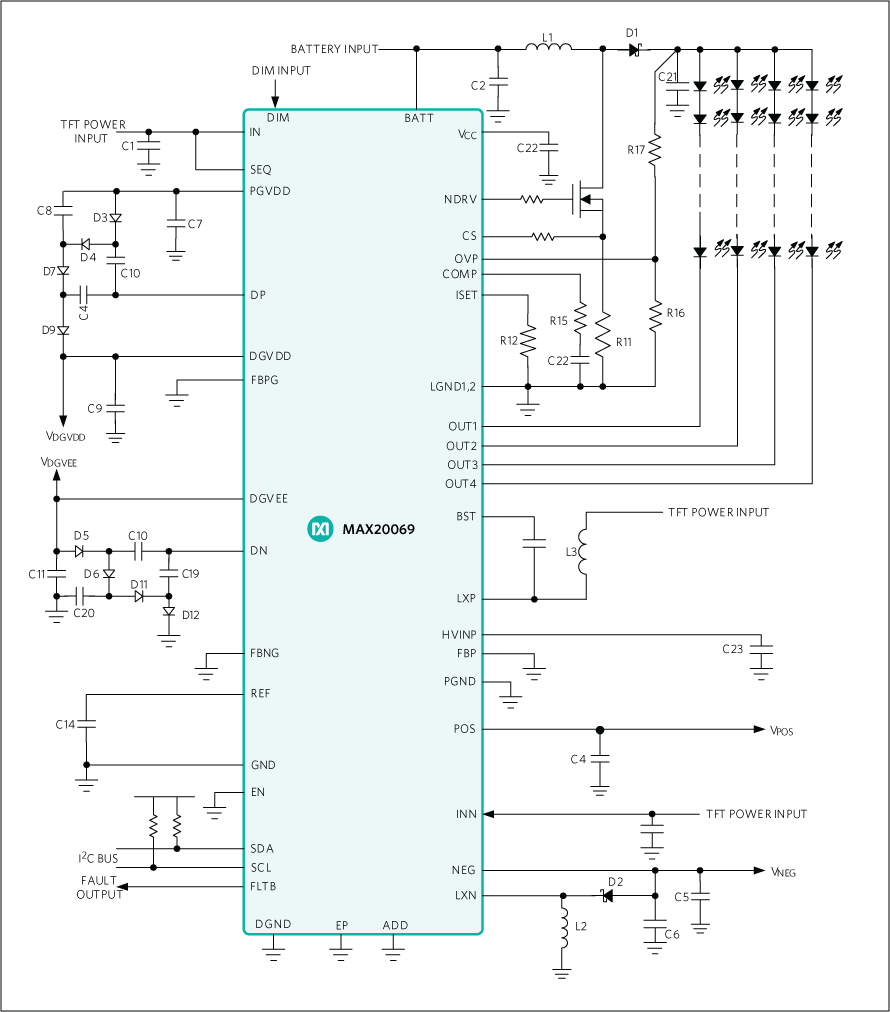

MAX20069は、車載TFT LCDアプリケーション用の高集積TFT電源およびLEDバックライトドライバICです。このICは、1つのバックブーストコンバータ、1つのブーストコンバータ、2つのゲートドライバ電源、およびディスプレイバックライトの1つから4つまでのLEDストリングに給電可能なブースト/SEPICコンバータを内蔵しています。

ソースドライバ電源は、最大+18V、最小-7Vの電圧を生成可能な同期整流ブーストコンバータと反転バックブーストコンバータで構成されます。正のソースドライバは最大120mAを供給可能で、負のソースドライバは100mAが可能です。正のソースドライバ電源安定化電圧(VPOS)は、FBPに外付けの抵抗分圧器を接続するか、またはI2Cを介して設定します。負のソースドライバ電源電圧(VNEG) は、常に-VPOS (最小-7V)に厳密に安定化されます。ソースドライバ電源は2.8V~5.5Vの入力電圧で動作します。

ゲートドライバ電源は、最大+28Vおよび-21.5Vを生成する安定化チャージポンプで構成され、それぞれ最大3mAを供給可能です。

このICは、クワッドストリングLEDドライバを備えています。このドライバは個別の入力電圧(VBATT)で動作し、最大4つの LEDストリングに対してストリング当り150mA (max)の電流を給電することができます。このICはロジック制御のパルス幅変調(PWM)調光を備え、最小パルス幅はわずか500nsで、LEDストリングを相互に位相シフトするオプションを提供します。位相シフトがイネーブル時、各ストリングは異なるタイミングでオンになり、入出力リップルおよび可聴ノイズを低減します。位相シフトをディセーブルすると、電流シンクは同時にオンになり、電流シンクの並列接続が可能です。

全パワードメインの起動およびシャットダウンシーケンスは7つのプリセットモードの1つを使用して制御され、モードはSEQ端子の抵抗またはI2Cインタフェースを介して選択可能です。MAX20069はエクスポーズドパッドを備えた40ピンTQFN パッケージ(6mm × 6mm)で提供され、-40℃~+105℃の周囲温度範囲で動作します。

デザインソリューション:PMIC Streamlines Automotive TFT-LCD Display Design ›

デザインソリューション:How to Power the Automotive TFT-LCD Displays of the (Not so Distant) Future ›

アプリケーション

  • 車載セントラルインフォメーションディスプレイ
  • 車載ダッシュボード
  • 車載ヘッドアップディスプレイ
  • 車載ナビゲーションシステム
