MAX20067

車載3チャネルディスプレイバイアスIC、VCOMバッファ、レベルシフタ、およびI2Cインタフェース内蔵

すべて表示 showmore-icon

業界初のTFT-LCD用集積型電源ソリューション、同期ブースト、ゲートシェーディング、およびI2C内蔵

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 汎用のTFTディスプレイ電源セクション
    • 同期整流ブーストコンバータ内蔵、出力電圧:最大18V、およびハイパワー(MAX20067)またはローパワー(MAX20067B)オプション
    • VGON (+32V、max)およびVGOFF (-24V、min)出力用チャージポンプドライバ内蔵
  • 低EMI動作
    • 設定可能なスイッチング周波数:440kHzまたは2.2MHz
    • 設定可能なスペクトラム拡散
  • I2Cを介した完全なシーケンスの柔軟性、およびSEQ端子を使用するプリセットのシーケンス
  • I2Cインタフェースを使用する広範な診断
    • HVINP、VGON、およびVGOFFの低電圧/過電圧
    • AVDDの過電流
    • 温度警告
  • CTL入力によって制御される組込みのゲートシェーディング回路
  • 8ビットDAC制御のVCOMバッファ
  • 堅牢性
    • 動作温度範囲:-40℃~+105℃
    • 内部温度シャットダウン
    • AEC-Q100認定
  • 小型32ピンTQFNパッケージ(5mm × 5mm)

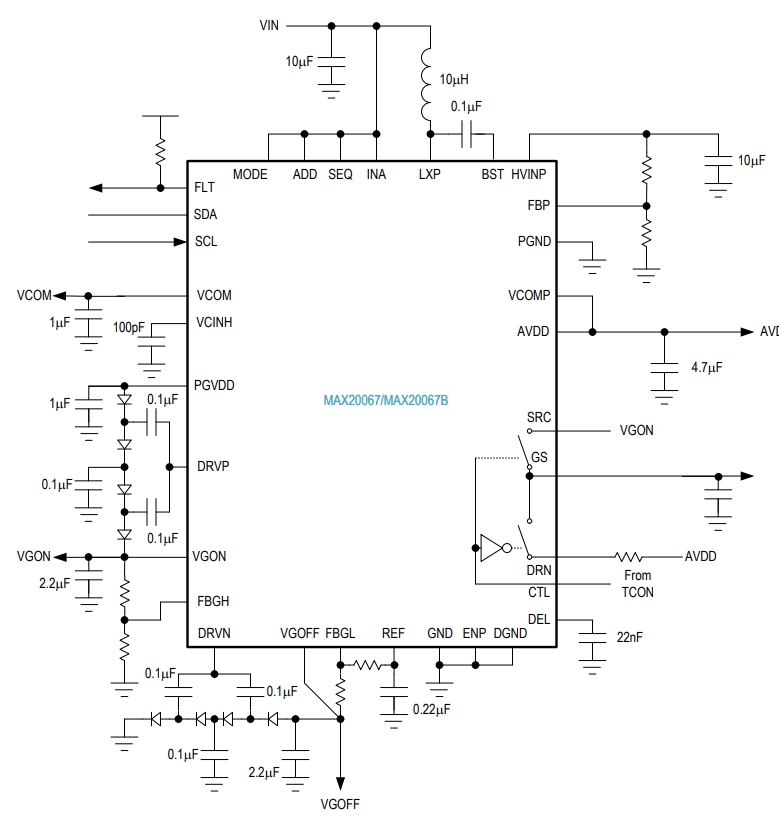

製品概要
show more Icon

MAX20067/MAX20067Bは、車載アプリケーション用の完全なTFTバイアスソリューションです。これらのデバイスは、電流モードブーストコンバータおよび2つのプッシュプルチャージポンプドライバを内蔵しています。

また、これらのICはディスプレイの均一性の向上(必要な場合)に使用することができるゲートシェーディングプッシュプルレベルシフタ、およびDACとVCOMバッファも内蔵しています。ICの全ブロックは、スタンドアロンモードまたはI2Cインタフェースを介して使用することができます。

組込みのI2Cインタフェースを使用する包括的な制御機能、および診断と監視を内蔵しています。

これらのICは2.7V~5.5Vの電源での動作を目的としています。

MAX20067/MAX20067Bは32ピンTQFNパッケージで提供され、-40℃~+105℃の温度範囲で動作します。

アプリケーション

  • 中央情報ディスプレイ
  • インフォテインメントディスプレイ
  • 計器クラスタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20067GTJ/V+
  • HTML
  • HTML
MAX20067GTJ/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 13, 2020

- 2097_ADDENDUM

ELECTRICAL DATASHEET

MAX20067GTJ/V+

製造中

MAX20067GTJ/V+T

製造中

11 2, 2020

- 2097

ELECTRICAL DATASHEET

MAX20067GTJ/V+

製造中

MAX20067GTJ/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 13, 2020

- 2097_ADDENDUM

arrow down

ELECTRICAL DATASHEET

MAX20067GTJ/V+

製造中

MAX20067GTJ/V+T

製造中

11 2, 2020

- 2097

arrow down

ELECTRICAL DATASHEET

MAX20067GTJ/V+

製造中

MAX20067GTJ/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX20067EVKIT

MAX20067/MAX20067Bの評価キット

zoom

MAX20067EVKIT

MAX20067/MAX20067Bの評価キット

MAX20067/MAX20067Bの評価キット

機能と利点

  • 入力範囲:2.7V~5.5V
  • デフォルト出力電圧
    • 12V/200mA出力(ブーストコンバータ)
    • 16V/10mA出力(正ゲート電圧レギュレータ)
    • -6V/3mA出力、(負ゲート電圧レギュレータ)
    • 6V/130mA出力(VCOMバッファ)
  • 選択可能なスイッチング周波数(2.2MHzまたは400kHz)、スペクトラム拡散オプション内蔵
  • 2段の正および負安定化チャージポンプ
  • ゲートシェーディング対応
  • 完全なシーケンシングの柔軟性
  • I2C設定可能
  • 専用GUI
  • Cドライバを提供
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20067の評価キット(EVキット)は、車載薄膜トランジスタ(TFT)、液晶ディスプレイ(LCD)アプリケーションに必要な電圧および機能を提供する、完全実装および試験済みの表面実装PCBです。このEVキットには同期整流ブーストコンバータ、2段の正チャージポンプ、2段の負チャージポンプ、VCOMバッファ、およびゲートシェーディングプッシュプルスイッチが含まれています。このEVキットは2.7V~5.5Vの入力電圧で動作可能で、車載TFT-LCDアプリケーション用に最適化されています。このEVキットはスタンドアロンモードまたはI2Cモードで動作するように設定可能です。ブーストコンバータは12V出力用に設定されており、少なくとも200mAを提供します。正ゲート電圧レギュレータは16Vの出力を供給し、負ゲートレギュレータは-6Vを供給します。VCOMバッファはI2Cで調整可能な出力を供給し、最初は6Vにバイアスされています。

このEVキットはI2Cインタフェースを提供し、MINIQUSB+アダプタボードまたは汎用マイクロコントローラなどのサードパーティ製I2Cマスターと組み合わせて動作可能です。また、このEVキットはICの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供するWindows®対応ソフトウェアも備えています。EVシステムにはこのEVキットとMINIQUSB+アダプタボードの両方が含まれています。

アプリケーション

  • 中央情報ディスプレイ
  • インフォテインメントディスプレイ
  • 計器クラスタ

MAX20067EVSYS

MAX20067/MAX20067Bの評価キット

zoom

MAX20067EVSYS

MAX20067/MAX20067Bの評価キット

MAX20067/MAX20067Bの評価キット

機能と利点

  • 入力範囲:2.7V~5.5V
  • デフォルト出力電圧
    • 12V/200mA出力(ブーストコンバータ)
    • 16V/10mA出力(正ゲート電圧レギュレータ)
    • -6V/3mA出力、(負ゲート電圧レギュレータ)
    • 6V/130mA出力(VCOMバッファ)
  • 選択可能なスイッチング周波数(2.2MHzまたは400kHz)、スペクトラム拡散オプション内蔵
  • 2段の正および負安定化チャージポンプ
  • ゲートシェーディング対応
  • 完全なシーケンシングの柔軟性
  • I2C設定可能
  • 専用GUI
  • Cドライバを提供
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20067の評価キット(EVキット)は、車載薄膜トランジスタ(TFT)、液晶ディスプレイ(LCD)アプリケーションに必要な電圧および機能を提供する、完全実装および試験済みの表面実装PCBです。このEVキットには同期整流ブーストコンバータ、2段の正チャージポンプ、2段の負チャージポンプ、VCOMバッファ、およびゲートシェーディングプッシュプルスイッチが含まれています。このEVキットは2.7V~5.5Vの入力電圧で動作可能で、車載TFT-LCDアプリケーション用に最適化されています。このEVキットはスタンドアロンモードまたはI2Cモードで動作するように設定可能です。ブーストコンバータは12V出力用に設定されており、少なくとも200mAを提供します。正ゲート電圧レギュレータは16Vの出力を供給し、負ゲートレギュレータは-6Vを供給します。VCOMバッファはI2Cで調整可能な出力を供給し、最初は6Vにバイアスされています。

このEVキットはI2Cインタフェースを提供し、MINIQUSB+アダプタボードまたは汎用マイクロコントローラなどのサードパーティ製I2Cマスターと組み合わせて動作可能です。また、このEVキットはICの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供するWindows®対応ソフトウェアも備えています。EVシステムにはこのEVキットとMINIQUSB+アダプタボードの両方が含まれています。

アプリケーション

  • 中央情報ディスプレイ
  • インフォテインメントディスプレイ
  • 計器クラスタ
