MAX19705

10ビット、7.5Msps、超低電力アナログフロントエンド

すべて表示 showmore-icon

表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

file データシートを表示 (Rev.0)

PDF

1 30, 2006 ellipse 日本語

MAX19705: 10ビット、7.5Msps、超低電力アナログフロントエンド Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • デュアル、10ビット、7.5Msps、Rx ADCおよびデュアル10ビット、7.5Msps、Tx DAC
  • 超低電力
    28.2mW (fCLK = 7.5MHzの高速モードにおいて)
    21mW (fCLK = 7.5MHzの低速モードにおいて)
    低電流スタンバイおよびシャットダウンモード
  • プログラマブルなTx DACコモンモードDCレベルおよびI/Qオフセットの調整
  • 優れたダイナミック性能
    SNR = 55.1dB (fIN = 1.875MHzにおいて) (Rx ADC)
    SFDR = 77.2dBc (fOUT = 620kHzにおいて) (Tx DAC)
  • 3つの12ビット、1µs補助DAC
  • 4:1の入力マルチプレクサおよびデータ平均化付き10ビット、333ksps、補助ADC
  • 卓越した利得/位相マッチング
    ±0.01°の位相、±0.02dBの利得(Rx ADC) (fIN = 1.875MHzにおいて)
  • マルチプレックス型のパラレル、デジタルI/O
  • シリアルインタフェース制御
  • 汎用電源制御回路：シャットダウン、スタンバイ、アイドル、Tx/Rxディセーブル
  • 小型の48ピンTQFNパッケージ(7mm x 7mm x 0.8mm)
    • 製品概要
    show more Icon

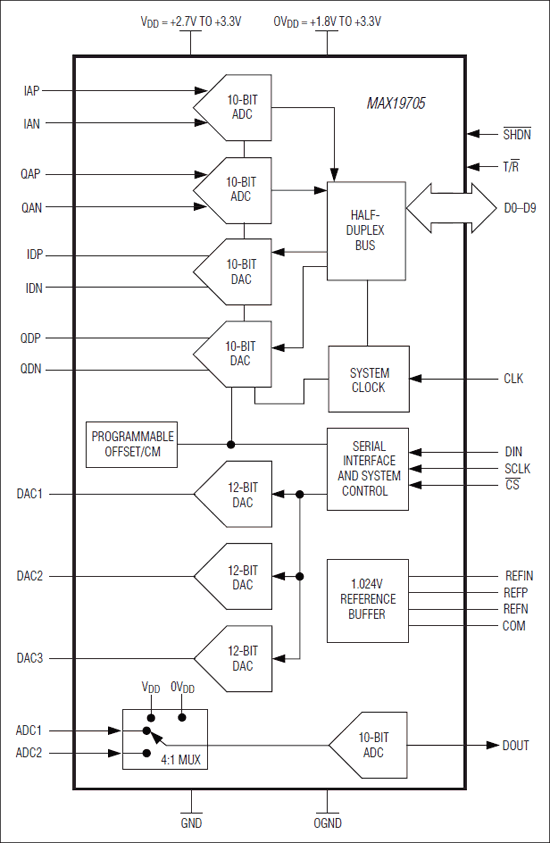

    MAX19705は、消費電力重視の通信機器用に設計された超低電力、ミックスドシグナルのアナログフロントエンド(AFE)です。このデバイスは超低電力で高ダイナミック性能に最適化され、10ビットデュアル7.5Msps受信(Rx) ADC、10ビットデュアル7.5Msps送信(Tx) DAC、3つの補助RFフロントエンド制御用高速セトリング12ビット補助DACチャネル、および10ビット、333ksps、ハウスキーピング用補助ADCを内蔵しています。Tx-Rx高速モードでの標準動作電力は、7.5MHzのクロック周波数で28.2mWです。

    Rx ADCは、7.5MHzのクロック周波数で1.875MHzの入力周波数に対して55.1dBのSNRと73.4dBcのSFDRを備えています。アナログI/Q入力アンプは完全差動化され、1.024VP-Pのフルスケール信号を受け付けます。標準I/Qチャネルマッチングは±0.01°の位相と±0.02dBの利得です。

    Tx DACのSFDRは、fOUT = 620kHzおよびfCLK = 7.5MHzで、77.2dBcです。アナログI/Qのフルスケール出力電圧は、±400mVの差動電圧です。Tx DAC のコモンコードDCレベルを0.9V～1.35Vに設定することができます。I/Qチャネルオフセットは調整可能です。標準I/Qチャネルマッチングは±0.03dBの利得と±0.08°の位相です。

    Rx ADCおよびTx DACは単一の10ビット、パラレル、高速ディジタルバスを共有しているため、時分割デュープレクス(TDD)アプリケーション用のハーフデュープレクス動作が可能です。3線式シリアルインタフェースを通じて、電源管理モード、補助DACチャネル、および補助ADCチャネルが制御されます。

    MAX19705は+2.7V～+3.3Vのアナログ単一電源と+1.8V～+3.3VのディジタルI/O電源で動作します。MAX19705は拡張温度範囲(-40℃～+85℃)での動作が保証され、48ピンTQFNパッケージで提供されます。ピンコンパチブルAFEファミリの全リストは、パラメトリック表を参照してください(English only)。

    アプリケーション

    • ブロードバンドアクセス無線
    • ポータブル通信機器
    • 個人用携帯無線機(PMR)
