製品概要
機能と利点
- 小型回路実装面積：0.385in²
- 10µFのセラミック入力/出力コンデンサ、2A出力用の2µHインダクタ
- 効率：94% (max)
- 出力精度：1.5% (全負荷、ライン、および温度範囲)
- 出力電流：2A保証
- 動作電源：2.6V～5.5V
- 可変出力：0.8V～VIN
- ディジタルソフトスタート内蔵
- 短絡/熱過負荷保護
- 1MHzスイッチング周波数によって部品サイズを削減
- イネーブル入力オーディオシャットダウンによって消費電力を削減
- プリバイアス出力までの安全なスタートアップ
製品概要

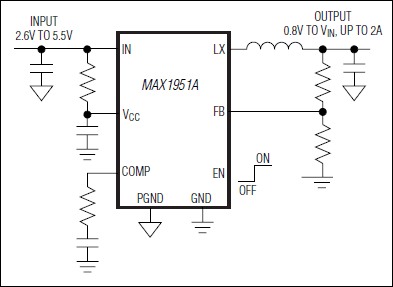

高効率DC-DCステップダウンスイッチングレギュレータのMAX1951Aは、最大2Aの出力電流を供給します。このデバイスは、2.6V～5.5Vの入力電圧範囲で動作し、0.8V～VINで調整可能な出力電圧を提供するため、MAX1951Aはオンボードのポストレギュレーションアプリケーションに最適です。MAX1951Aの総出力誤差は、全負荷、ライン、および温度範囲で±1.5%を下回ります。
MAX1951Aは、最大94％の効率で1MHzの固定周波数によって動作します。動作周波数が高いため、外付け部品のサイズを小さくすることができます。内蔵のソフトスタート制御回路が突入電流を低減します。短絡および熱過負荷保護によって設計の信頼性が向上します。
MAX1951Aは、プリバイアス出力で、または事前の出力なしで安全に起動することができます。この機能は、コアおよびI/Oアプリケーション用のトラッキング電源設計や冗長電源設計を簡素化します。
MAX1951Aは、8ピンSOパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- ASIC/DSP/µP/FPGAコアおよびI/O電圧
- ネットワーキングおよびテレコム
- サーバ
- セットトップボックス
- TV
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX1951A コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1951AESA+ | 材料宣誓書（MD） | 信頼性データ | 8-SOIC_N-150_MIL | |
| MAX1951AESA+T | 材料宣誓書（MD） | 信頼性データ | 8-SOIC_N-150_MIL | |
| ウェハ・ファブリケーション・データ |
