製品概要

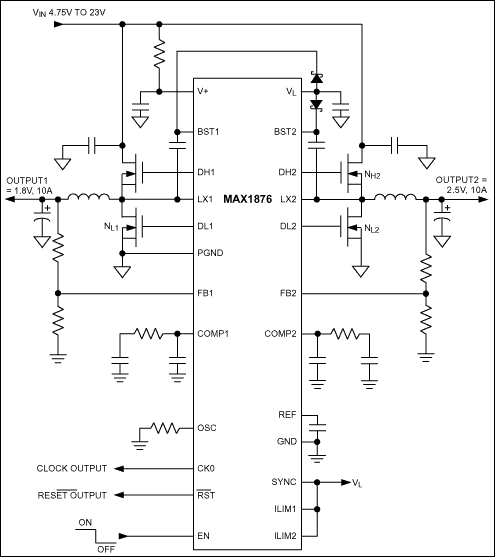

デュアル同期ステップダウンコントローラのMAX1875/MAX1876は、4.75V～23Vの入力電源から2つの出力を生成します。各出力は1V以下から18Vまでの可変出力で、10A以上の負荷をサポートします。入力電圧リップルおよび総RMS入力リップル電流は、同期180°逆位相動作によって低減されます。
スイッチング周波数は、外付け抵抗を使って100kHz～600kHzの範囲で調整することができます。また、別のMAX1875/MAX1876やシステムクロックに生成された外付けクロックにコントローラを同期させることができます。さらに、追加のコントローラと同期させるために、同相または90°位相差クロック信号を生成するようにMAX1875/MAX1876を設定することができます。この設定によって、各出力を90°シフトして、2個のコントローラは交互2相、または4相システムとして動作させることができます。これらのデバイスは、ソフトスタート機能およびソフトストップ機能も備えています。
MAX1875/MAX1876では、ローサイドMOSFETのオン抵抗を電流検出素子として使用することによって、電流検出抵抗は不要です。これにより、電流検出抵抗を必要とせずに、出力過負荷状態時や出力短絡障害時のDC-DC部品の損傷が防止されます。また、可変フォールドバック電流制限によって、短絡状態時の電力消費が低減されます。MAX1876は、両出力がレギュレーションに達すると、システムに通知するパワーオンリセット出力を備えています。
MAX1875/MAX1876は、24ピンQSOPパッケージで提供されます。設計時間を短縮するために、評価キットも提供されます。
アプリケーション
- ブロードバンドルータ
- DSP、ASIC、およびFPGA電源
- ネットワーク電源
- サーバ
- セットトップボックス
- テレコム電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1876EEG+ | 材料宣誓書（MD） | 信頼性データ | 24-QSOP-150_MIL | |
| MAX1876EEG+T | 材料宣誓書（MD） | 信頼性データ | 24-QSOP-150_MIL | |
| ウェハ・ファブリケーション・データ |
