特長
- 市販の低コストトランス使用
- 入力電圧範囲:3V~28V
- 通話用バッテリのオーディオ帯域が低ノイズ
- リングトリップトランジェントに効率的に対応
- 2、4または12ラインの機器に電力を供給
- 高効率により救命ラインサポート時のバッテリ寿命 延長
- 可変スイッチング周波数:100kHz~500kHz
- クロック同期
- 内部ソフトスタート
- 電流モードPWMおよびIdle Mode™制御方式
- ロジックのレベルシャットダウン
- パッケージ:10ピンµMAX

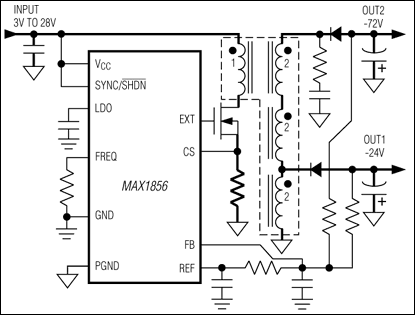

MAX1856は、SLIC (呼出しおよびオフフック)電源を生成するための低コストなソリューションです。このデバイスは、メーカ各社の標準的な市販のトランスを使用して様々な出力電圧を生成します。例えば、音声融合の広帯域民生用構内機器(CPE)向けの呼出しおよびオフフック電源-24Vおよび-72V (デュアル出力)、IP電話およびルータ用-48V、DSL CO回線ドライバ用-5Vおよび-15V (シングルまたはデュアル出力)、-185VまでのMEMSバイアス電源用負電圧等です。出力電圧は外付の分圧器によって調整します。
MAX1856は動作電圧範囲が広く、低コストの非安定化DC電源から動作するため、xDSL、ケーブルモデム、セットトップボックス、LMDS、MMDS、WLL、FTTH CPE等のコストに厳しいアプリケーション用に最適です。MAX1856は、通話用バッテリに対してはオーディオ帯域における低ノイズを可能にし、呼出し用バッテリにはリングトリップ状態にも対応できる能力の出力を供給します。
動作周波数は、フリーランニングモードの外付抵抗を使用して100kHz~500kHzの範囲で設定できます。ノイズに敏感なアプリケーションでは、MAX1856はその動作周波数範囲全体にわたって外部クロックに同期できます。
フライバックトポロジーにより50%のデューティサイクルに近い動作が可能であるため、トランスが有効利用され、リップル電流が低くなり、入力および出力コンデンサに対するストレスが低減します。また、内部ソフトスタート機能により、入力コンデンサに対するスタートアップ時のストレスを外付部品なしで最小限に抑えることができます。
MAX1856の電流モード制御方式は外部ループ補償を必要としません。下側の電流検出抵抗が高精度の電流モード制御と過電流保護を提供します。
アプリケーション
- ケーブルおよびDSLモデム
- 電話局DSLラインドライバ電源
- FTTH
- 産業用電源
- LMDS/MMDS
- MEMSバイアス電源
- ルータ/スイッチ
- セットトップボックス
- VoIPリンガおよびオフフック電圧ジェネレータ
- ワイヤレスローカルループ(WLL)
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX1856
資料
Filters
1つが該当
データシート
3
信頼性データ
1
60.99K
技術記事
5
HTML
HTML
HTML
HTML
HTML
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 1
技術記事 4
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX1856EUB+ | 10-MINI_SO-N/A |
|
|
MAX1856EUB+T | 10-MINI_SO-N/A |
|
- MAX1856EUB+
- ピン/パッケージ図
- 10-MINI_SO-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX1856EUB+T
- ピン/パッケージ図
- 10-MINI_SO-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2023
- 2361N
WAFER FAB
MAX1856EUB+
製造中
MAX1856EUB+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 13, 2023
- 2361N
WAFER FAB
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX1856EVKIT
MAX1856の評価キット
製品の詳細
MAX1856評価キット(EVキット)は、反転トランスフライバックDC-DCコンバータを含む完全実装済み、試験済みの表面実装回路基板です。本回路は2つの出力電圧(-72V/最大100mA、および-24V/最大400mA)を同時に供給するように設定されています。入力電圧範囲は+8V~+24Vです。また、-48V、最大200mAに設定することも出来ます。+5V入力電源で動作している場合、本回路はいずれの設定においても最大7.2Wを供給することが出来ます。
MAX1856のEVキットのスイッチング周波数は250kHzに設定されていますが、100kHz~500kHzが可能で、さらに外部クロックで駆動することも可能です。MAX1856のEVキットは低自己消費電流と高効率特性(80%以上)を備えています。MAX1856は10ピンµMAXパッケージで提供されています。
アプリケーション
- ケーブルおよびDSLモデム
- 電話局DSLラインドライバ電源
- FTTH
- 産業用電源
- LMDS/MMDS
- MEMSバイアス電源
- ルータ/スイッチ
- セットトップボックス
- VoIPリンガおよびオフフック電圧ジェネレータ
- ワイヤレスローカルループ(WLL)
